При разработке инженерных решений для систем отопления загородных домов, наш коллектив специалистов ставит во главу угла адаптивность и безопасность. В случаях, когда выделенное техническое помещение не удовлетворяет строгим нормативным требованиям по объему, площади остекления или параметрам дымоудаления, мы находим альтернативные компоновочные решения. Ярким примером такого подхода служит данный проект, где была реализована схема с пространственным разделением функциональных зон котельной.

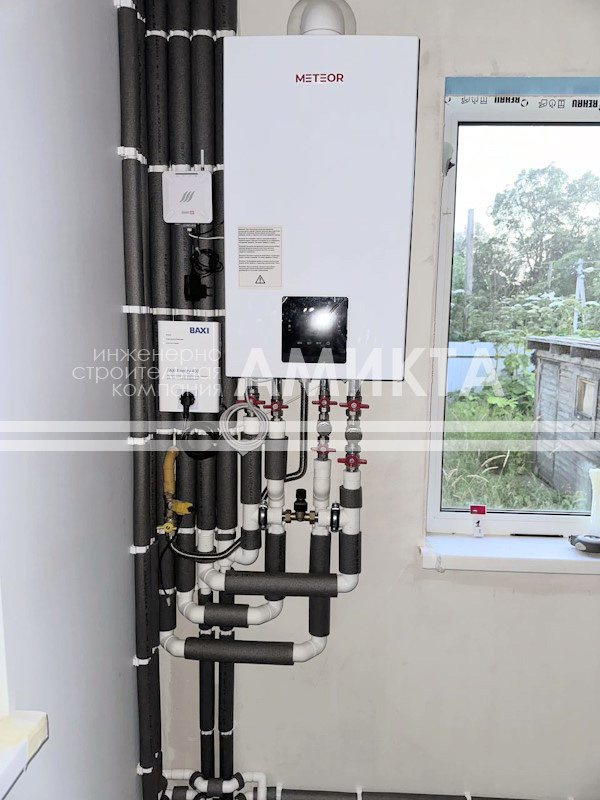

Теплогенерирующий узел — настенный газовый котел — был размещен непосредственно в помещении кухни-гостиной, что стало возможным благодаря полному соответствию данного помещения нормам газовой безопасности. Современные котлы с закрытой камерой сгорания обладают компактными габаритами и эстетичным дизайном, что позволяет аккуратно вписать их в мебельный гарнитур. При этом вся вспомогательная и наиболее габаритная часть оборудования (бойлер косвенного нагрева, расширительные баки) была вынесена в отдельное техническое помещение. Гидравлическая связь между котлом и вынесенными узлами обеспечена транзитными трубопроводами, проложенными в межпотолочном пространстве. На финальном этапе монтажа все магистрали в обязательном порядке заключаются в слой теплоизоляции для минимизации теплопотерь и предотвращения образования конденсата.
Такое разделение котельной на две зоны позволило не только строго соблюсти все стандарты, но и максимально рационально использовать площадь дома, освободив жилое пространство от вспомогательных технических устройств.
В качестве центрального элемента, генерирующего тепловую энергию для радиаторного контура и системы горячего водоснабжения (ГВС), был выбран одноконтурный настенный газовый котел METEOR B30 мощностью 18 кВт. Выбор данной модели обусловлен совокупностью её технических характеристик, обеспечивающих долговечность и высокую эффективность.
Ключевые конструктивные особенности аппарата:
- Первичный теплообменник, изготовленный из меди, обладает высокой теплопроводностью. На его поверхность нанесено специальное защитное покрытие, которое препятствует адгезии продуктов сгорания и пыли, способствуя сохранению высокого КПД на протяжении всего срока эксплуатации.
- Гидравлическая группа выполнена из латуни, устойчивой к процессу обесцинкования, что исключает риск её преждевременного коррозионного разрушения.
- Модулируемая горелка обеспечивает плавное изменение мощности в широком диапазоне. Такой алгоритм работы позволяет точно поддерживать заданную температуру, избегать частого тактования (циклов включения/выключения), что снижает износ узлов и оптимизирует расход газа.
- Для расширения функционала предусмотрена возможность подключения внешней автоматики, позволяющей осуществлять управление на основании показаний уличных датчиков температуры, по заданному расписанию или удаленно со смартфона.
После физической установки теплогенератора следует этап его гидравлической обвязки — монтажа трубопроводов и набора обязательных сервисных и защитных элементов. Качество выполнения данных работ напрямую влияет на эффективность, безопасность и ремонтопригодность всей системы.
Защита от механических примесей: Для предохранения высокотехнологичных компонентов котла (крыльчатки циркуляционного насоса, каналов теплообменника) от абразивного износа, в состав обвязки в обязательном порядке включается фильтр грубой очистки. Мы устанавливаем сетчатые фильтры «косого» типа на обратной линии, непосредственно перед входом теплоносителя в котел. Встроенная сетка из нержавеющей стали эффективно задерживает посторонние частицы (остатки уплотнителей, металлическую стружку), обеспечивая чистоту теплоносителя.
Обеспечение ремонтопригодности: Другим неотъемлемым элементом являются полнопроходные шаровые краны. Их основная функция — возможность полного гидравлического отсечения котла от остальной системы. Благодаря установке таких кранов на линиях подачи и возврата, для проведения сервисных операций (например, чистки того же фильтра) не требуется сливать десятки литров теплоносителя со всей системы. Это делает обслуживание быстрым и чистым. При выборе арматуры мы используем исключительно полнопроходные модели из высококачественной латуни, которые в открытом положении не создают дополнительного гидравлического сопротивления и устойчивы к коррозии.
В процессе нагрева вода в замкнутых контурах отопления и ГВС расширяется в объеме, что ведет к росту давления. Для компенсации этого физического явления и поддержания стабильного рабочего давления в системе мы устанавливаем мембранные расширительные баки. Для системы с бойлером косвенного нагрева требуется монтаж двух отдельных баков — по одному для каждого контура.
Для контура отопления установлен бак Flamco Flexcon R 12/1,5 - 6bar. Он принимает избыточный объем теплоносителя, образующийся при его нагреве, поддерживая давление в системе на безопасном уровне.
Для контура ГВС смонтирован бак Flamco Airfix R 18/4,0 - 10bar. Он выполняет аналогичную функцию для питьевой воды в бойлере, предотвращая постоянный сброс воды через предохранительный клапан. Ключевое отличие данной модели — исполнение, соответствующее гигиеническим нормам. Все его внутренние поверхности, контактирующие с водой, имеют специальное антикоррозионное эмалевое покрытие, а мембрана изготовлена из материалов, допущенных для работы с питьевой водой.
Для монтажа баков были применены специализированные консоли Gidruss BKSS-35 со встроенной группой безопасности. Это комплексное решение объединяет в себе силовой кронштейн и обязательные элементы: предохранительный клапан, автоматический воздухоотводчик и осевой манометр для визуального контроля давления. Такой подход сокращает количество соединений и делает узел более компактным и структурированным.
Для обеспечения объекта большим объемом горячей воды было использовано наиболее энергоэффективное решение — бойлер косвенного нагрева Royal Thermo AQUATEC INOX объемом 200 литров. Устройство использует тепловую энергию от системы отопления: нагретый в котле теплоноситель циркулирует по мощному змеевику-теплообменнику внутри бойлера, передавая тепло санитарной воде.
Внутренний бак водонагревателя изготовлен из высококачественной нержавеющей стали, что гарантирует абсолютную коррозионную стойкость и гигиеничность. Для дополнительной защиты от электрохимической коррозии в конструкции предусмотрен магниевый анод.
Монтаж тяжелого напольного бойлера произведен на специальную заводскую металлическую подставку. Это решение позволяет выполнить установку на черновом этапе, до заливки финишной стяжки, и гарантирует, что после отделочных работ бойлер окажется на проектной высоте на стабильном и ровном основании.
Корпус бойлера изолирован толстым слоем пенополиуретана высокой плотности, минимизирующим теплопотери. Благодаря качественной теплоизоляции, остывание воды в баке не превышает 5-7°C в сутки, что напрямую снижает частоту включений котла на нагрев ГВС и сокращает общее потребление газа.
Для гидравлической обвязки оборудования в техническом помещении были применены армированные полипропиленовые трубы Pro Aqua (ППР). Критически важным является наличие внутреннего армирующего слоя из алюминия, который значительно снижает коэффициент линейного теплового расширения. Это свойство обеспечивает сохранение прямолинейности магистралей при прохождении по ним горячего теплоносителя.
Соединение труб и фитингов выполнялось методом термической полифузионной сварки. С помощью профессионального аппарата поверхности трубы и фитинга разогреваются до температуры 240-280°C, после чего соединяются. В результате диффузии на молекулярном уровне образуется абсолютно герметичное монолитное соединение, прочность которого не уступает прочности цельного участка трубы.
Крепление трубопроводов к стенам осуществлено с помощью специализированных пластиковых клипс, позволяющих создавать компактные и упорядоченные группы параллельных линий. Финальным этапом стала опрессовка — проверка собранного контура на герметичность избыточным давлением воздуха с контролем показаний по манометру.
В условиях, когда чистовая отделка уже выполнена, оптимальным решением является применение двухтрубной системы отопления с открытой прокладкой магистралей. Принцип данной схемы заключается в том, что от котельной прокладываются две основные магистрали (подача и обратка), к которым все радиаторы подключаются параллельно. Это гарантирует поступление на вход каждого прибора теплоносителя с практически одинаковой температурой.
Корректная работа такой системы невозможна без предварительного гидравлического расчета, в ходе которого определяются оптимальные диаметры для каждого участка трубопровода и выполняется балансировка для обеспечения каждого радиатора расчетным количеством тепла.
Магистрали выполнены из полипропиленовых труб Pro Aqua, армированных алюминием. Помимо придания жесткости, сплошной слой алюминия выполняет функцию стопроцентного кислородного барьера, блокируя диффузию кислорода из атмосферы в теплоноситель и защищая стальные элементы системы (радиаторы, теплообменник котла) от внутренней коррозии.
Все открытые участки трубопроводов покрыты слоем теплоизоляции Energoflex Super SK из вспененного полиэтилена. Материал обладает низким коэффициентом теплопроводности и закрытоячеистой структурой, не впитывающей влагу. Конструкция изоляции с продольным разрезом и самоклеящимся швом позволила произвести монтаж на уже проложенные трубы быстро и с высоким эстетическим качеством.
В помещениях с готовой отделкой были установлены стальные панельные радиаторы. Монтаж производился с особой тщательностью: разметка положения кронштейнов выполнялась с помощью лазерных уровней для обеспечения строгой горизонтали, а тип крепежа подбирался в соответствии с материалом стен.
Для подключения радиаторов были использованы специализированные прямые узлы нижнего подключения Giacomini. Это компактное устройство заменяет два отдельных крана, обеспечивая лаконичное и симметричное подключение. Встроенные в узел отсечные и регулировочные клапаны позволяют как полностью отключить радиатор для обслуживания, так и выполнить точную гидравлическую балансировку системы на этапе пусконаладки.
Выбор был сделан в пользу стальных панельных радиаторов METEOR Classic VK-Profil. Панели изготовлены из стали толщиной 1,2 мм и рассчитаны на рабочее давление до 9 бар. Приваренный внутренний конвективный элемент со сложным оребрением значительно увеличивает площадь теплоотдачи. Радиаторы являются полным конструктивным аналогом продукции немецкой марки Buderus, используя аналогичные материалы и технологии многоступенчатой антикоррозийной обработки.
Финальным элементом, отвечающим за индивидуальный комфорт, стала установка на каждый радиатор автономных термостатических головок Stout. Устройство работает без электричества, используя принцип температурного расширения жидкости в герметичном сильфоне. Реагируя на температуру воздуха в комнате, термоголовка автоматически регулирует проток теплоносителя через радиатор, поддерживая заданную пользователем температуру и способствуя рациональному использованию тепловой энергии.
