Приветствую вас! В своей практике я работал как с классическими трансформаторами, так и с современными инверторами. Сегодня хочу поделиться с вами ключевыми моментами относительно того, как правильно подключить сварочный аппарат. Казалось бы, что может быть проще – вот устройство, вот кабели, подключил и работай. Но даже в этом «простом» деле кроется немало нюансов, от которых напрямую зависит качество шва и ваша безопасность.

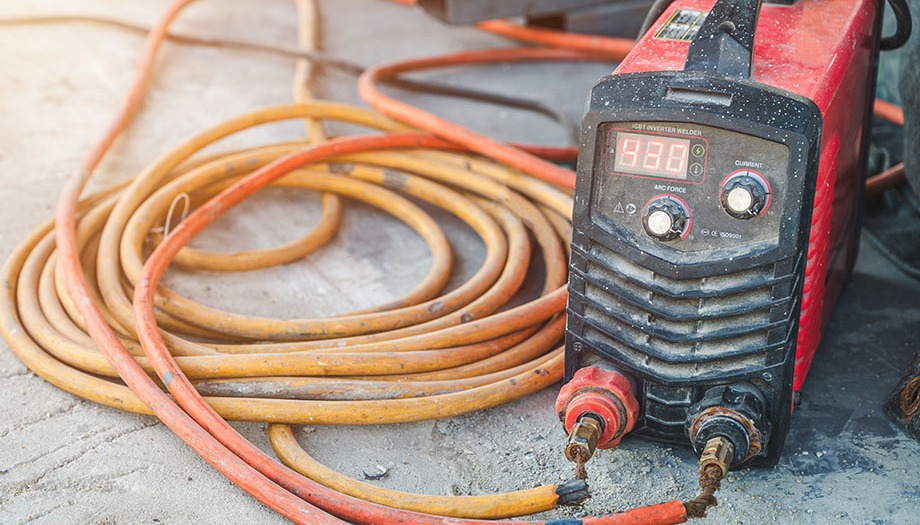

Как правильно подключить кабели к сварочному инвертору
Первый шаг – это подключение силовых кабелей к инвертору. Практически во всех современных аппаратах есть два выхода: плюс (как правило, красный) и минус (черный). Один идет на держатель электрода, второй – на зажим массы.
Казалось бы, что тут думать? Но вот первый нюанс – полярность. Для большинства покрытых электродов используют прямую полярность: плюс – на массе, минус – на электроде. Это обеспечивает более глубокое проникновение дуги и лучше подходит для большинства работ по стали. А вот при сварке нержавейки или некоторых цветных металлов лучше использовать обратную полярность – плюс на электроде. Обратите внимание на рекомендации производителя электродов, там всегда указывается нужная полярность.
При подключении кабелей убедитесь, что разъемы зафиксированы плотно и без люфта. Слабый контакт – это не только потеря тока, но и перегрев, оплавление, а иногда – возгорание.
Правила подключения проводов к аппарату
Теперь о самих проводах. Здесь главное – не экономить и правильно подобрать сечение. Если вы думаете: «да подключу любые, лишь бы достали», спешу разочаровать: при высоком токе тонкий кабель будет греться и терять напряжение.
Вот ориентировочные параметры:
- до 120 А – кабель не менее 16 мм²;
- до 180 А – 25 мм²;
- до 250 А – 35 мм² и выше.
Также обращайте внимание на качество изоляции. Она должна быть гибкой, но прочной, особенно если работаете зимой или на стройке. Сильно изношенные кабели с трещинами, обгоревшей изоляцией или «на скорую руку» заизолированными оголенками – это прямой путь к короткому замыканию. Еще один момент, который необходимо учитывать – длина кабеля. Чем длиннее, тем выше падение напряжения. Если не обойтись без длинного кабеля, увеличивайте сечение.
Должна ли быть отключена сеть для подключения сварочных аппаратов до начала работ? Подключать устройство под напряжением категорически нельзя. Это одно из ключевых правил электробезопасности, которому следуют как на строительных объектах, так и в бытовых условиях.
Проводка и удлинители для подключения сварочного аппарата
Сварочный инвертор – хоть и компактный, но прилично тянет ток. Поэтому бытовая розетка с тонкой проводкой может не выдержать. Если вы работаете дома или в гараже, убедитесь, что проводка рассчитана на не менее 16 А, а лучше – 25 А.
Если использовать удлинитель, он должен быть качественным, с медной жилой и сечением не менее 2,5 мм², а при работе на токе 200 А – лучше 4 мм² и выше. Категорически нельзя использовать старые мотки «на барабане». В смотанном виде они перегреваются в считаные минуты. На практике я не раз видел, как удлинитель плавился прямо на глазах, потому что кто-то использовал тонкий кабель на 50 метров.
Если вы планируете работать постоянно, лучше один раз протянуть отдельную линию с автоматом и медным кабелем нужного сечения.
Инструкция по подключению инверторного сварочного аппарата
Приведу пошаговую инструкцию, которой я сам пользуюсь уже много лет:
- Убедитесь, что все элементы сухие, нет поврежденных кабелей или разъемов. Работаете на улице – поставьте аппарат под навес.
- Зажим должен быть как можно ближе к зоне сварки, на чистый металл – без краски и ржавчины.
- Выберите нужную полярность, установите держатель, проверьте надежность соединения.
- Включите аппарат, без электродов проверьте холостой ход. Убедитесь, что нет искрения, постороннего запаха или перегрева.
- Подберите силу тока под диаметр электрода (например, для 3.2 мм – около 100-120 А). Всегда начинайте с меньшего значения и добавляйте при необходимости.
Этот алгоритм подходит и для профессионалов, и для новичков. Главное соблюдать порядок и не спешить.
Настройка и безопасность при использовании сварочного аппарата
Любой сварочный аппарат – это источник повышенной опасности: электричества, высокой температуры, ультрафиолета. Поэтому даже при правильном подключении нужно соблюдать базовые правила безопасности. Во-первых, используйте СИЗ – сварочную маску с авто-затемнением, перчатки, плотную одежду из негорючих материалов. Обычная хлопковая футболка может вспыхнуть от одной искры.
Во-вторых, следите за вентиляцией. При сварке выделяются газы и дым, особенно при работе с оцинковкой или окрашенными металлами. Работайте на открытом воздухе или в помещении с вытяжкой. И, конечно, не оставляйте включенный аппарат без присмотра. Перерыв – затем выключите питание.
Можно ли подключить сварочный аппарат к бензогенератору
Можно, но с оговорками. Пользователи думают условно следующее: «Подключу к генератору и сварю забор в поле». На практике так можно, но при соблюдении условий. В таком случае мощность генератора должна быть с запасом – не менее чем на 25-30% больше, чем потребляет ваш аппарат. Например, если инвертор потребляет 5 кВт, генератор должен быть хотя бы 6,5 кВт.
Генератор должен обеспечивать стабильное напряжение и частоту, иначе инвертор может не включиться, выдавать ошибку или работать нестабильно. Также удостоверьтесь, что на выходе генератора – чистая синусоида. Многие дешевые модели выдают «кривой» сварочный ток, и электроника инвертора просто выходит из строя. Моя личная рекомендация – использовать бензогенератор только при крайней необходимости, и только проверенный, с подходящей мощностью.
Разновидности сварочного аппарата
Перед тем как подключать, важно понимать, с каким типом устройства вы имеете дело. Это влияет и на подключение сварочного аппарата, настройку и технику сварки.
Вот основные типы:
- Инвертор – самый популярный сегодня. Компактный, энергоэффективный, подходит для большинства задач.
- Трансформатор – классика сварочного оборудования. Немалый вес, простое устройство, не боится пыли, но сложнее в управлении.
- Полуавтомат (MIG/MAG) – подача проволоки вместо электродов, требует газа. Отличный выбор для кузовных работ и тонкого металла.
- Аргонодуговой (TIG) — для точной, аккуратной сварки, в том числе алюминия. Требует высокой квалификации.
Каждый аппарат подключается по-своему, и к каждому есть свои требования. Инвертор, например, не терпит скачков напряжения.
Это видео – для новичков, оно о том, как безопасно и правильно подключить сварочный аппарат:
Что в итоге
Как видите, правильно подключить провода к сварочному аппарату – это не просто «воткнуть кабель». От правильного подключения зависит и качество сварки, и ваша безопасность, сохранность оборудования и даже здоровье.
Если вы только начинаете, не бойтесь задавать вопросы и уточнять детали. А если уже опытный мастер – не ленитесь проверять кабели, контакты и условия подключения сварочного аппарата перед каждым запуском.
А вы как подключаете свой сварочник? Есть ли личные советы или «лайфхаки»? Делитесь в комментариях – обсудим и сравним подходы!
