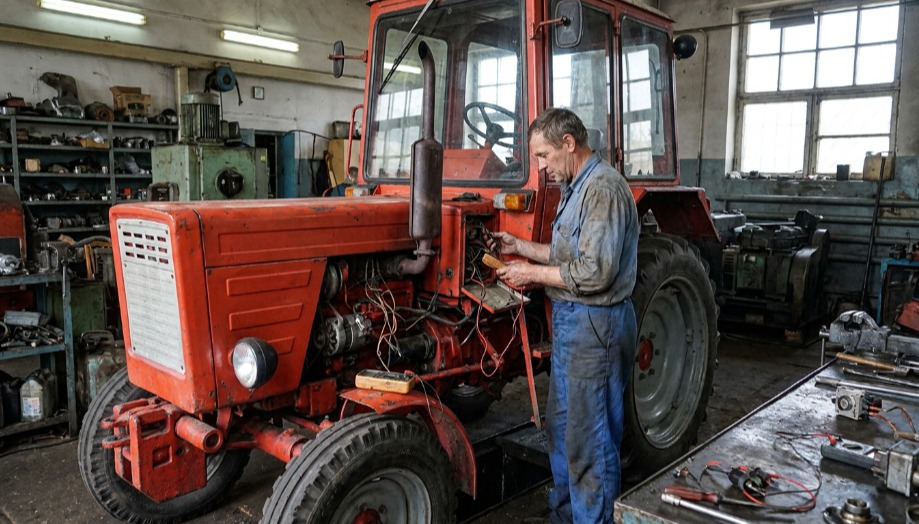

Работая с техникой разных поколений, я всегда обращаю внимание на то, как инженерные решения прошлого формируют основу современных систем. Электрооборудование трактора Т‑25 – отличный пример продуманной и качественной конструкции своего времени: однопроводная схема на 12 В, четкое разделение на источники и потребители, удобная компоновка узлов.
В посте я проанализирую схему электрооборудования Т‑25 в контексте технических требований 1960–1970‑х годов, покажу, какие решения оказались наиболее удачными, и объясню, почему эта система до сих пор остается актуальной для ремонта и модернизации.
Электрооборудование и приборы Т-25 схема
В агрегате установлена простая 12-вольтовая система. В ее основе лежат аккумуляторные батареи, генератор, стартер, приборы контроля, освещение и сигнализация. На классическом Т-25 устанавливались две аккумуляторные батареи 3ТСТ135ЭМС напряжением 6 В и емкостью 135 А·ч каждая, соединенные последовательно для получения напряжения 12 В. На большинстве классических Т-25 используется однопроводная схема: второй провод потребителям не нужен, его роль выполняет металлический корпус трактора, то есть «масса».
Питание от аккумулятора поступает в электрическую сеть через выключатель «массы». При запуске двигателя ток идет на стартер СТ-222 напряжением 12 В, который проворачивает коленчатый вал. Для этого стартера ток холостого хода не должен превышать 120 А, а при полном торможении потребляемый ток может достигать 950 А.
После запуска дизеля основным источником электроэнергии становится генератор. На классическом Т-25 применялся трехфазный генератор Г302Б номинальным напряжением 12 В, мощностью 180 Вт и током 15 А. Он питает потребители и заряжает аккумулятор. Состояние зарядки контролируется амперметром.
| Схема проводки трактора Т 2 | Назначение |
| Аккумулятор | Питание системы и запуск двигателя |
| Генератор | Выработка электроэнергии и заряд аккумулятор |
| Стартер | Запуск дизеля |
| Выключатель «массы» | Подключение аккумулятора к сети |
| Амперметр | Контроль зарядного тока |
| Указатели | Контроль температуры и давления масла |
| Фары и фонари | Освещение и сигнализация |
На щитке приборов расположены амперметр, тахоспидометр, указатели температуры и давления масла, контрольные лампы и подсветка. В зависимости от года выпуска и исполнения трактора состав оборудования может отличаться.
Осветительная цепь включает фары, задние фонари, стоп-сигналы, указатели поворота и подсветку приборов.
На классическом Т-25, например, в передней фаре ФГ-30 применялась лампа А12-50-21 мощностью 50 Вт, а в задней фаре ФГ-304 – лампа А12-32 мощностью 32 Вт.
Для работы с прицепным оборудованием предусмотрена семиполюсная электрическая розетка ПС-300А.
Защиту отдельных цепей обеспечивают предохранители. На классическом Т-25 устанавливались блок плавких предохранителей ПР-106 для защиты цепей потребителей и предохранитель БЗ-30 с плавкой вставкой на 20 А для защиты аккумуляторных батарей при коротком замыкании в цепи генератора.
Видео об электрооборудовании трактора Т-25 и варианте его практической компоновки:
Что в итоге
На Т-25 электрооборудование устроено достаточно просто, поэтому большинство проблем с ним можно найти самостоятельно.
Коротко при диагностике проверяю:
- аккумулятор и клеммы;
- выключатель «массы»;
- предохранители;
- состояние проводки;
- генератор и стартер;
- исправность самих приборов.
Предлагаю вам проверить свои знания об электрооборудовании трактора Т-25.
Ответьте, пожалуйста, какие основные компоненты входят в систему электрооборудования этого агрегата, и как они взаимодействуют между собой?
