Загородное строительство в России иногда сопровождается неожиданными условиями. Бывает, что грунт оказывается слабым. Или глубина залегания плотных слоев превышает привычные 3-6 метров (именно такой длины чаще всего применяют цельные сваи в ИЖС). В таких условиях на помощь приходят составные сваи. Технология позволяет создавать надежное основание для дома даже там, где более короткие опоры бессильны. Разберем, что они из себя представляют и как устроена технология составных свай.
Конструкция и устройство ЖБ опор из нескольких секций

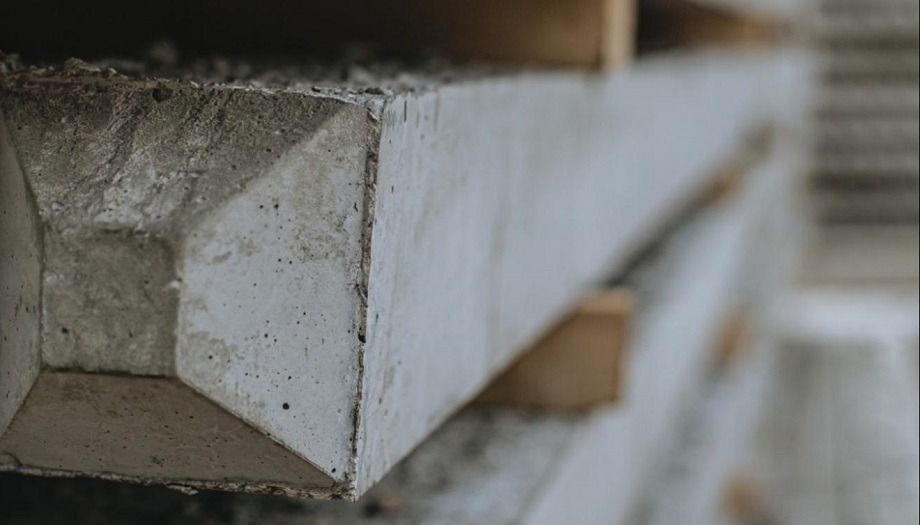

Итак, составные железобетонные сваи – это опоры, состоящие из двух или более секций, соединенных между собой специальным узлом.
В соответствии с ГОСТ 19804 предусмотрено три типа соединений:
- Стаканный стык («с»). Верхняя секция устанавливается в «стакан» нижней с плотной посадкой, при забивке применяется защитный подбабок. Такой способ соединения составных свай обеспечивает равнопрочность и является основным в индивидуальном жилищном строительстве.
- Сварной стык («св»). На торцах секций закреплены закладные металлические элементы, которые сваривают между собой. Метод используется реже, преимущественно на объектах с повышенными требованиями (на агрессивных грунтах, при высоком уровне подземных вод, в сейсмических районах).
- Болтовой стык («б»). Секции стягиваются болтами через закладные детали. Такой вариант встречается в основном в промышленном и транспортном строительстве.
Для частного домостроения практическим стандартом остается именно стаканный стык составных свай. Он прост, хорошо проверен и позволяет монтировать сваи без дополнительных сварочных или болтовых операций. Главное, что требует ГОСТ – соединение должно работать так же надежно, как цельный элемент.
В проектных сериях предусмотрены составные сваи длиной до 24-28 метров. Однако такие размеры нужны в промышленности. А вот сама технология полезна и в «малоэтажке». Для частного домостроения эта длина избыточна: здесь обычно используют сваи длиной 12-16 метров, составленные из двух секций по 6-8 м. Такой запас позволяет пройти через торфяники или толстый насыпной слой и дотянуться до прочного грунта. Для владельца участка это означает, что даже если геология окажется сложнее обычного, решение все равно найдется.
Зачем нужны составные сваи в частном строительстве
Логично предположить, что это решение исключительно для многоэтажек или мостов.
На практике составные сваи нередко применяются и в ИЖС:
- Торфяники, рыхлые пески, намывные территории – классическая ситуация для, например, Карелии или Ленинградской области. Здесь прочные слои лежат слишком глубоко, и стандартных свай не хватает.
- На склонах и вблизи рек или болот иногда требуется заглубление на 10-15 метров для гарантии устойчивости.
- Кирпичные коттеджи, дома с железобетонными перекрытиями или с подземным этажом требуют повышенной несущей способности, и длинные опоры решают эту задачу.
Представим условный участок в Ленинградской области или в низине Подмосковья. С виду – обычное место для дачи, но под верхним слоем дерна скрывается торфяник толщиной 7-9 метров. Забить туда стандартные опоры длиной 6 метров неэффективно: они останавливаются в торфе и не опираются на твердый грунт. В таких ситуациях выручает забивка составных свай. Сначала загоняют нижнюю секцию, потом через стаканный стык присоединяют верхнюю и добивают ее до проектной глубины. В итоге свая получает общую длину 12-16 метров и доходит до плотной глины. Результат: даже участок с глубоким торфом, где ленточный фундамент точно «не выживет», можно превратить в надежное основание под дом. Насыпные грунты – еще одна типовая ситуация. Такое часто встречается на окраинах городов и дачных поселков, где под застройку пошли бывшие карьеры или котлованы, засыпанные песком и глиной. Толщина насыпного слоя может достигать 6-8 метров, и он очень неоднородный: в одном месте глина, рядом – щебень или бытовые отходы. Решение – погружение составных свай. Первая секция пробивает насыпь, затем через стаканный стык присоединяется вторая, и свая уходит на глубину 10-12 м до плотного естественного грунта.
Есть и еще один практический плюс – логистика. Перевезти цельную сваю длиной от 12 м крайне сложно – нужен спецтранспорт с сопровождением, не каждый подъезд к участку позволит ее завести. А вот секции доставляют как обычно и соединяют уже на месте.
Надежность соединений
Основной вопрос, который волнует будущих домовладельцев – насколько прочная стыковка составных свай. Опыт показывает, что правильно выполненное соединение работает не хуже цельной опоры. Расчетная несущая способность узла всегда подтверждается испытаниями.
Ориентировочно несущая способность составной сваи сечением 300 х 300 мм при погружении в плотные грунты достигает 50 тонн по вертикали, чего достаточно для двухэтажного кирпичного дома. Конкретные значения определяются только расчетами и испытаниями по СП 24.13330 и ГОСТ 5686.
А что насчет винтовых?
В сети часто можно встретить путаницу. К составным относят и винтовые опоры с удлиняющими вставками. На деле это разные решения: составные винтовые сваи можно наращивать секциями, но их возможности ограничены. Железобетонные составные работают в другом классе. Элемент сечением 300 х 300 мм служит 100 лет. Именно поэтому в капитальном домостроении, где речь идет о кирпичных коттеджах и домах с ЖБ перекрытиями, применяются составные ЖБ сваи.
Коротко о главном
Итак, составные сваи в индивидуальном домостроении дают резерв прочности, который позволяет строить дома даже там, где геология кажется безнадежной. Фактически речь идет о переносе технологий из крупного строительства в формат коттеджей и малоэтажных проектов.
Важно, что забивка составных свай регламентирована нормативами и подтверждена практикой.
Для будущего владельца дома вывод простой: если участок сложный и обычные решения не подходят, ЖБ опоры из нескольких секций позволяют выйти за стандартные пределы и обеспечить фундаменту необходимую надежность.
