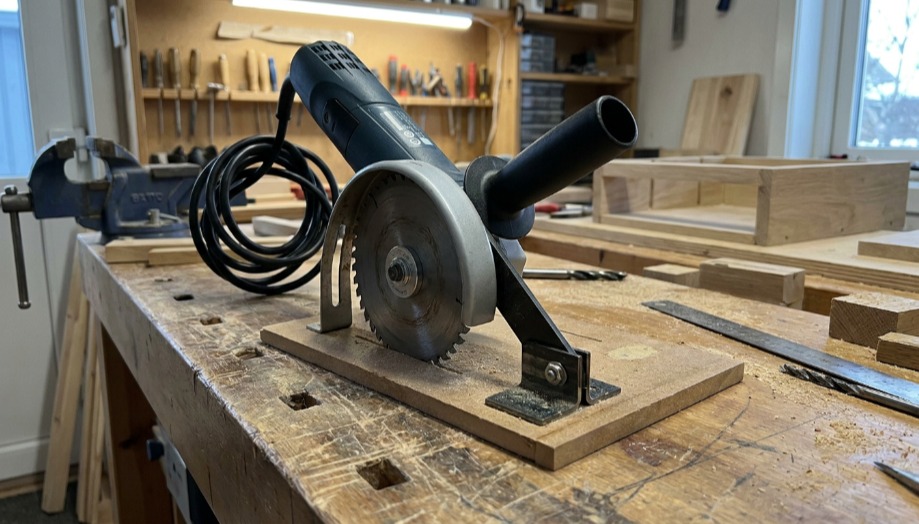

Каждый мастер хотя бы раз грезил о собственной циркулярной пиле. Но что, если я скажу вам, что эта мечта может стать реальностью? Далее разберем, как из болгарки сделать циркулярку с опорной подошвой и регулировкой глубины пропила, а также какие ограничения конкретной УШМ нужно учитывать при сборке. Возможность такой переделки зависит от того, допускает ли производитель инструмента применяемую пилящую оснастку или совместимую насадку.
Процесс трансформации болгарки в переносную циркулярную пилу
Подготовка к переделке циркулярной пилы из болгарки начинается с подбора материалов.
Помимо самой болгарки, вам понадобятся:
- стальная пластина толщиной 3 мм для изготовления описанной подошвы – её размеры подбирают под конкретную болгарку так, чтобы после гибки основание сохраняло плоскость и не касалось вращающейся оснастки;
- равнополочный стальной уголок;
- качественная накладная петля;
- набор крепежных элементов повышенной прочности;
- металлическая полоса для регулировки глубины пропила.
Из инструментов потребуются:
- измерительный инструмент;
- маркер с тонким стержнем;
- мощные струбцины;
- молоток;
- дрель с набором сверл;
- метчик;
- тиски с широкой рабочей поверхностью;
- напильник по металлу.
Первый этап – изготовление опорной подошвы. В описанной конструкции используется стальная пластина толщиной 3 мм. Длинную сторону загибают под углом 90 градусов, а короткие – под 45 градусов; высота отбортовки составляет 10-15 миллиметров. После гибки подошву проверяют на ровной поверхности: она не должна качаться, а диск и другие вращающиеся детали не должны касаться ее ни при одном положении механизма регулировки.
Далее следует работа со стальным уголком. Его размеры подбирают по корпусу редуктора и предусмотренным для конкретной УШМ точкам крепления. Штатный защитный кожух оставляют на своем месте и не используют как силовой элемент конструкции. Разметку выполняют при отключенном от сети инструменте или снятом аккумуляторе, после резки кромки уголка зачищают и проверяют, чтобы они не соприкасались с вращающейся оснасткой.
Система креплений должна исключать люфт и самоотвинчивание деталей. В описанной конструкции используются три точки крепления с резьбовым крепежом М6. Если толщины полки недостаточно для полноценного резьбового соединения, применяют сквозные болты М6 с шайбами и самоконтрящимися гайками. Меньший фрагмент уголка устанавливают по центру пластины так, чтобы крепеж не выступал в зону движения диска.
Следующий этап – установка шарнирного узла. Для него используют стальную петлю или другой металлический шарнир с фиксированной осью без ощутимого поперечного люфта. Шарнир выравнивают относительно подошвы и закрепляют так, чтобы механизм перемещался свободно, но не допускал бокового смещения установленной УШМ. Штатный защитный кожух УШМ оставляют в предусмотренном производителем положении, а опорную подошву и шарнирный механизм крепят независимо от него.
Если собранная конструкция используется как ручная дисковая пила, диск должен быть защищен сверху и снизу подошвы, причем нижний кожух должен автоматически возвращаться в закрытое положение после выхода из материала.
Для регулировки глубины пропила используют металлическую тягу с продольным пазом. Радиус изгиба подбирают по траектории движения шарнира так, чтобы тяга не заклинивала во всем диапазоне регулировки. Кромки паза после обработки напильником зачищают, а его ширину делают достаточной для свободного перемещения регулировочного винта без заметного поперечного люфта.
Монтаж регулировочного механизма завершает сборку. Через продольное отверстие в полосе установите регулировочный винт, позволяющий точно настраивать глубину пропила. Перед установкой пильного диска проверьте руководство конкретной УШМ (такой тип оснастки должен быть прямо разрешен производителем инструмента). Максимально допустимая частота вращения диска должна быть не ниже максимальной частоты вращения шпинделя, а наружный диаметр, посадочное отверстие и крепление должны соответствовать требованиям инструмента. После сборки проверьте крепеж, свободный ход защитных элементов и отсутствие контакта диска с подошвой во всем диапазоне регулировки.
Видео показывает авторский вариант сборки насадки с опорной подошвой и регулировкой глубины пропила для болгарки:
Подведем итог
Работоспособность такой конструкции зависит от совместимости УШМ с применяемой оснасткой, жесткости подошвы, отсутствия бокового люфта в шарнире и надежной фиксации выбранной глубины. Точность пропила дополнительно зависит от параллельности плоскости диска направлению движения подошвы и отсутствия ее деформации под нагрузкой.
Краткий список этапов переделки болгарки:
- Проверить руководство УШМ и допустимость выбранной оснастки.
- Подобрать размеры подошвы и деталей крепления.
- Выполнить разметку, гибку и механическую обработку деталей.
- Собрать шарнирный механизм без бокового люфта.
- Настроить глубину и проверить параллельность диска подошве.
- Проверить крепеж, защитные элементы, допустимые обороты и свободное вращение оснастки.
Перед каждым запуском проверяйте крепление подошвы и регулировочного механизма, состояние оснастки и свободную работу защитных элементов. Заготовку фиксируйте так, чтобы линия пропила не замыкалась и не зажимала диск; инструмент удерживайте двумя руками и не располагайтесь в плоскости возможной отдачи.
А у вас возникали ситуации, когда срочно нужна циркулярная пила, а под рукой только болгарка? Как вы выходите из подобных ситуаций?
