Строительство каркасных конструкций, настил террасной доски и внутренняя отделка требуют сотен точных поперечных распилов под заданным углом. Выполнять их вручную долго, а заводской маятниковый инструмент стоит внушительных денег. В свое время я решил эту проблему: понимание того, как трансформировать инструмент, позволило мне получить надежное приспособление с минимальными затратами.
Полноценная торцовочная пила из ручной циркулярки собирается за выходные из доступных материалов, а правильная юстировка узлов обеспечит точность реза на уровне профессионального оборудования. Разберем механику переделки, тонкости сборки и безопасные приемы работы.
Зачем переделывать ручную циркулярку в торцовочную пилу
Ручной раскрой пиломатериалов неизбежно сопровождается отклонениями от перпендикуляра. Даже при разметке по угольнику подошва инструмента может вильнуть, а диск на выходе дает скол. При монтаже стропил погрешность в полтора-два градуса приводит к щелям, которые не замаскируешь. Переделка решает проблему повторяемости: я жестко прижимаю заготовку к упору, а диск опускается по строго заданной траектории.
Финансовый аспект выглядит не менее убедительно. Стоимость качественной фабричной торцовки стартует от 25–35 тысяч рублей. Моя же самодельная станина обошлась в стоимость листа фанеры, десятка болтов и пары подшипников. При этом я сам задал длину рабочего стола в 1,5 метра, что гарантирует стабильное положение длинных досок без провисания.
При проектировании важно было сохранить универсальность. Площадка моего станка позволяет демонтировать пилу за пару минут с помощью барашковых гаек. Когда требуется распустить пятиметровые доски на объекте, инструмент легко возвращается в ручной режим. Нюанс один – глубина пропила ограничивается штатным вылетом диска за вычетом толщины крепежной пластины (порядка 45–55 мм для дисков 165–190 мм).
Необходимые материалы, инструменты и комплектующие
Основой конструкции выступает электроинструмент с запасом мощности (1,4–2,0 кВт) и литой алюминиевой подошвой. Штамповка бюджетных моделей гнется при боковых нагрузках, поэтому для качественной циркулярной пилы критически важна жесткость базы.
Для несущей рамы и маятниковой стрелы я использовал березовую фанеру ФК толщиной 18–21 мм. Она стабильна, отлично гасит вибрации и легко обрабатывается.
Для качественной сборки также потребуются:
- два закрытых радиальных подшипника (серии 608 или 6000);
- стальная шпилька М10 или калиброванный болт с гайками;
- мебельный газлифт на 80–100 Н или две пружины растяжения;
- алюминиевый Т-образный профиль для врезки в стол;
- влагостойкий столярный клей D3 и комплект крепежа.
Кроме того, надежный торцовочный станок для циркулярной пилы невозможно собрать без точного слесарного угольника, сверл Форстнера и ручного фрезера.
Параметры самодельного торцовочного станка

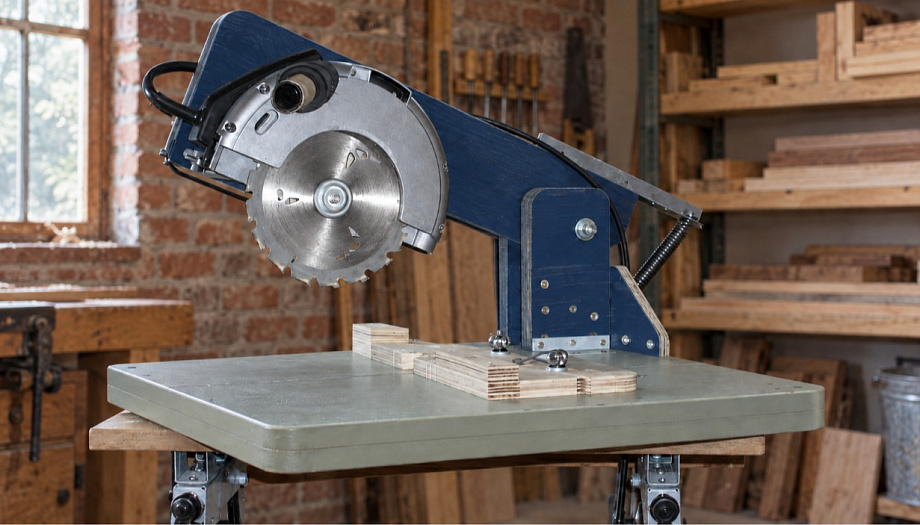

Кинематика строится на базе консольного маятника с одной горизонтальной осью вращения. Она состоит из трех узлов: станины с рабочим столом, вертикальной стойки с шарниром и качающегося рычага.
Габариты стола я рассчитал под свои задачи: ширина 650 мм при глубине 500 мм. Высоту коробчатого основания сделал 100 мм, чтобы интегрировать внутрь ребра жесткости. Вылет рычага спроектировал так, чтобы в нижнем положении зубья диска погружались в паз стола на 5–8 мм.
Шарнирный узел определяет точность реза. Дверные петли неизбежно дадут люфт, поэтому я выточил ось под подшипниковый блок. Расстояние от центра оси до шпинделя составило 320 мм. Точку крепления газлифта заложил выше центра тяжести подвижной части.
Пошаговый процесс сборки своими руками
Начал работу с раскроя листовых материалов. Собрал коробчатое основание на клей и саморезы, строго контролируя диагонали. В верхней плите отфрезеровал паз под сменный деревянный вкладыш с нулевым зазором.
Затем перешел к маятнику. Несущую стойку склеил из двух слоев фанеры 21 мм. Сверлом Форстнера выбрал гнезда и запрессовал подшипники. Рычаг соединил со стойкой калиброванной осью, затянув самоконтрящимися гайками через фторопластовые шайбы.
Подошву пилы уложил на фанерную каретку и зафиксировал прижимными брусками через резиновые прокладки. Такое крепление жестко держит инструмент и не деформирует заводскую подошву. Электрику я вывел на внешний пусковой блок с кнопкой аварийной остановки. Штатную клавишу пилы затянул стяжкой, а питание пустил через автомат на 16 А.
Регулировка углов распила и техника безопасности
Точность распила я проверил «методом пяти резов» на квадратном обрезке листового материала. Упорную заднюю планку выставил строго под 90 градусов поверочным угольником. Направляющий упор оснастил шкалой и откидным стопором для серийной нарезки.
Работая в домашних условиях, строго соблюдаю базовые правила безопасности:
- заготовку перед резом плотно прижимаю к упору механической струбциной;
- руки держу на расстоянии не ближе 150 мм от плоскости вращения диска;
- к патрубку пылеудаления всегда подключаю строительный пылесос;
- опускаю пилу плавно, не давя силой, чтобы не перегреть напайки диска.
Видео о том, как сделать торцовочную пилу из ручной циркулярки с протяжкой:
Резюмируем
Изготовление торцовочного станка на базе дисковой пилы – это практичное решение, которое существенно расширяет возможности мастерской без лишних переплат. Правильно сбалансированный механизм и жесткая станина обеспечивают чистоту реза, не уступающую фабричным аналогам.
Чтобы самодельный станок служил долго и сохранял идеальную геометрию, советую соблюдать несколько простых правил обслуживания:
- Регулярно очищайте рабочие плоскости и Т-треки от накопившейся мелкой пыли и смолы.
- Проверяйте затяжку резьбовых соединений и надежность фиксации инструмента перед каждой рабочей сменой.
- Своевременно обновляйте сменный деревянный вкладыш нулевого зазора по мере износа прорези, чтобы избежать сколов на заготовках.
- Периодически смазывайте подшипники качения и шарнирные узлы литиевой или силиконовой смазкой.
Какой тип поворотного узла для маятникового рычага кажется вам наиболее надежным при сборке подобного оборудования? Делитесь своим мнением и опытом в комментариях!
