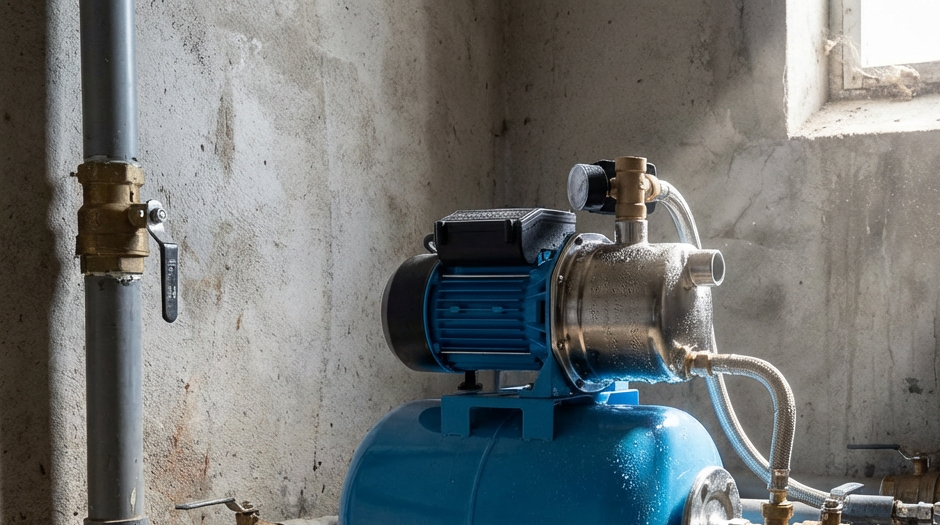

Бесперебойное водоснабжение на даче или в доме зависит от работы насосной станции. А точнее – от настройки ее автоматики. За включение и отключение насоса отвечает реле. В статье подробно разберем, как уменьшить давление на насосной станции Джилекс и подстроить реле так, чтобы вода подавалась со стабильным напором, а оборудование служило долго.
При выборе реле давления для насоса важно найти баланс между техническими параметрами устройства и условиями его эксплуатации. Начните с проверки рабочего диапазона давления: он должен покрывать требуемые значения для вашей системы. Например, модель РДМ‑5 от автоматики Джилекс работает в диапазоне от 1,0 до 5,5 бар, что подходит для большинства бытовых задач. Заводская настройка (1,4 бар на включение и 2,8 бар на выключение) весьма удобна для повседневной эксплуатации, но при желании заводские параметры можно изменить под свои нужды.
Следующий значимый параметр – максимальный коммутируемый ток. Реле должно выдерживать рабочий ток насоса и его пусковые нагрузки. К примеру, для РДМ-5 обычно указывают номинальный ток 16 А. Если насос мощный, а пусковые токи высокие, реле лучше подключать через контактор, чтобы не перегружать его контакты. Если ток потребления насоса превышает возможности реле, устройство быстро выйдет из строя из‑за перегрева контактов.
Убедитесь, что напряжение питания реле соответствует параметрам вашей электросети, как правило, это 220 В ±10 % и частота 50 Гц. В условиях нестабильного напряжения стоит предусмотреть стабилизатор. Он защитит не только реле, но и всю автоматику насосной станции.
Условия эксплуатации тоже играют роль. Обратите внимание на температуру перекачиваемой воды. Большинство реле рассчитаны на диапазон от +1∘C до +35∘C. Степень защиты корпуса (например, IP44 у РДМ‑5) говорит о том, насколько устройство устойчиво к влаге и пыли. Такое реле выдержит брызги и пыль, но не подойдет для установки под открытым небом или в очень сыром подвале. Выбирайте сухое и, по возможности, отапливаемое место монтажа.
Присоединительный размер имеет значение для совместимости с вашей системой. Для бытовых реле давления стандартный вариант – 1/4 дюйма с внутренней резьбой. Если размеры не совпадают, используйте переходники, но обязательно обеспечьте герметичность соединений. Обратите внимание на размеры реле. В небольшом месте проще разместить компактные модели.
Материал корпуса влияет на долговечность. Пластиковые корпуса устойчивы к коррозии и подходят для обычных бытовых условий, а металлические прочнее, но могут ржаветь при высокой влажности. Выбор зависит от среды эксплуатации.
Наличие защиты от «сухого хода» – важный критерий, если источник воды нестабилен (например, колодец или скважина с низким дебитом). Без защиты насос продолжит работать при отсутствии воды, что приведет к перегреву и поломке. В таких случаях лучше выбрать модель со встроенной функцией или дополнить систему отдельным датчиком сухого хода.
При этом учитывайте бюджет. Механические реле дешевле и проще в обслуживании, а электронные блоки автоматики Джилекс дороже, но предлагают дополнительные функции. Выбирайте вариант, который оптимально соответствует вашим потребностям и условиям эксплуатации.
Главное правило безопасности: регулировка блока автоматики для насоса всегда начинается с отключения питания станции. Затем сбросьте давление в системе. Подготовьте манометр для мониторинга давления на каждом этапе. Измерьте давление воздуха в гидроаккумуляторе – его значение обычно выставляют примерно на 0,1-0,2 бар ниже давления включения насоса. К примеру, при целевом давлении включения 1,6 бар в гидроаккумуляторе обычно оставляют около 1,4-1,5 бар.
Проверять нужно только при полностью слитой воде из системы, иначе показания будут неверными.
При отклонении от нужного значения воздух подкачивают или стравливают через ниппель.
Теперь займемся самим реле. Осторожно открутите винт и снимите крышку. Не торопитесь, чтобы ничего не повредить.
Под крышкой расположены две гайки: большая и поменьше. Большая гайка регулирует нижний порог срабатывания, то есть давление включения насоса. При вращении по часовой стрелке давление включения повышается, при вращении против часовой – снижается. Вместе с этим смещается и верхний порог, поэтому после каждой корректировки нужно проверять фактические значения включения и отключения по манометру. Как только увидите на нем нужные цифры, остановитесь и переходите к следующему этапу.
Меньшая гайка отвечает за разницу между давлением включения и отключения, то есть за гистерезис. Чтобы уменьшить этот перепад, гайку обычно ослабляют, нужно увеличить – подтягивают. При этом на практике регулировка малой пружины может слегка смещать и нижний порог, поэтому после каждого изменения нужно заново проверять оба значения по манометру.
Для бытовой насосной станции разницу между давлением включения и отключения часто выставляют в пределах примерно 1,0-1,5 бар. Слишком маленький перепад вызывает частые пуски насоса, а слишком большой делает напор менее стабильным, поэтому значение подбирают с учетом объема гидроаккумулятора и особенностей системы.
После каждой корректировки включите питание, дайте насосу поработать и проследите по манометру, при каком давлении насос включается и при каком отключается. Для проверки лучше использовать исправный, достаточно точный манометр, так как штатный прибор станции может показывать давление с погрешностью.
Возможно, потребуется несколько повторных настроек. Помните, что вращение малой гайки слегка влияет и на нижний порог, поэтому вносите изменения постепенно и внимательно сверяйтесь с манометром.
Когда нужные параметры достигнуты, протестируйте систему в реальных условиях. Откройте кран и понаблюдайте за работой насоса. Он должен включаться при заданном давлении, стабильно поднимать напор и отключаться, когда давление достигает верхнего предела. Убедитесь, что вода течет ровно, без резких скачков.
Наглядный процесс подключения блока автоматики Джилекс для стабильной работы водяного насоса показан в этом видео:
После настройки реле давления РДМ-5 еще раз проверьте работу системы. Насос не должен слишком часто включаться, а давление воды должно оставаться стабильным без резких скачков.
Как видите, это не так сложно, если следовать инструкции:
Чтобы уменьшить давление, нужно ослабить большую пружину реле давления – повернуть гайку против часовой стрелки. После этого обязательно проверить по манометру, при каком давлении насос включается и отключается. Регулировку выполняют постепенно, с контролем каждого изменения.
Настройка начинается с отключения питания и сброса давления. Затем регулируют большую пружину (давление включения) и малую (разницу между включением и отключением). После каждой корректировки систему запускают и проверяют фактические значения по манометру.
Реле давления управляет работой насоса – включает его при падении давления и отключает при достижении верхнего порога. Это позволяет поддерживать стабильный напор воды и защищает оборудование от постоянной работы.
Блок автоматики Джилекс – это устройство управления насосом, включающее реле давления и защитные элементы. Он контролирует давление в системе и автоматически запускает или останавливает насос в зависимости от потребления воды.
Регулировка блока автоматики для насоса сводится к настройке реле давления и проверке давления в гидроаккумуляторе. Сначала выставляют давление воздуха, затем корректируют пороги включения и отключения. Все изменения проверяются в рабочем режиме.
Давление воздуха обычно выставляют на 0,1–0,2 бар ниже давления включения насоса. Измерение выполняют только при полностью слитой воде из системы. Неправильное давление приводит к нестабильной работе насоса.
Для бытовых систем обычно устанавливают разницу между включением и отключением в пределах 1,0–1,5 бар. Малый перепад вызывает частые включения, а большой снижает комфорт из-за перепадов напора. Оптимальное значение подбирают под конкретную систему.
Частые пуски обычно связаны с слишком малым гистерезисом или неправильным давлением в гидроаккумуляторе. Также причиной может быть недостаточный объем бака или утечки в системе. Настройку нужно проверить повторно.
Насос должен включаться при заданном нижнем давлении и отключаться при верхнем без задержек. Вода подается без резких скачков, а насос не запускается слишком часто. Это основные признаки корректной настройки.
Нет, точная настройка без манометра невозможна. Без контроля давления невозможно определить реальные пороги включения и отключения. Даже встроенный манометр лучше проверять дополнительным прибором.
