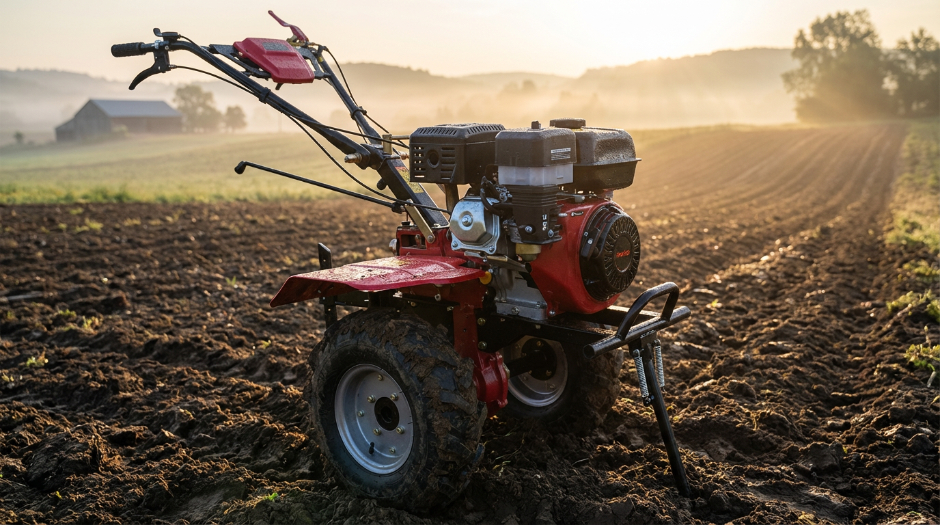

Выбираем мотоблок с валом отбора мощности

Мотоблок – компактная сельскохозяйственная машина для обработки земли. Чтобы расширить его функционал, к нему присоединяют различное навесное и прицепное оборудование – косилки, картофелекопалки, отвалы и так далее. В статье рассмотрим ключевой элемент для их подключения – вал отбора мощности мотоблока: что это, как работает и каким бывает. А также разберем основные критерии выбора техники с ВОМ.

Источник m-strana.ru

Мотоблоки с валом отбора мощности (ВОМ)

Вал отбора мощности – это конструктивный элемент мотоблока, как правило, среднего и тяжелого классов. На легких моделях он редко присутствует ввиду их ограниченной выносливости. Рассмотрим детальнее, почему дело обстоит именно так и какие преимущества дает это устройство.

Смотрите также:
Компании, строящие загородные дома под ключ

Что такое вал отбора мощности (ВОМ)?

Устройство передачи крутящего момента (энергии вращения) от двигателя мотоблока к навесному или прицепному оборудованию – это вал отбора мощности.

Как это работает:

• мотор вырабатывает энергию вращения;
• ВОМ «забирает» и передает ее на подключенное оборудование;
• орудие начинает работать в соответствии с функционалом (косить, бороновать, очищать дорожку от песка или снега).

Чаще вал отбора мощности установлен в задней части мототехники, что удобно, например, для косилки или картофелекопалки. Есть модели с передним или боковым расположением узла. Такие решения удобны для отвала и некоторых фрез соответственно.

ВОМ позволяет запускать и поддерживать работу подключенного орудия напрямую или через ременные передачи, редукторы и карданные валы. Реже он взаимодействует с гидронасосом в гидравлической системе прицепов.

Источник m-strana.ru

Преимущества мотоблоков с ВОМ

Главное преимущество машин с валом отбора мощности – они функциональны за счет совместимости с широким спектром навесного оборудования. Это позволяет интенсивно эксплуатировать машину в течение всего года.

Примеры орудий, которые можно подключить к ВОМ:

• почвообрабатывающее – плуг, борона, культиваторные фрезы, окучник, картофелекопалка;
• посевное – сеялка;
• поливочное – поливальная установка;
• для сада и газона – роторная или ножевая косилка;
• зимнее – снегоочиститель, отвал;
• прочее – подметальная щётка, земляной бур, измельчитель веток.

К основным достоинствам вала отбора мощности следует отнести надежность, долговечность и «неубиваемость» устройства. Оно позволяет подключать к мотоблоку массивное навесное оборудование, которое используют с тяжелой техникой. Благодаря этому машину нередко сравнивают с мини-трактором. Только она легче, дешевле и компактнее.

Источник m-strana.ru

Читайте также:
Почему вдруг глохнет мотоблок: основные причины и способы решения

Классификация валов отбора мощности для мотоблока

Основная классификация ВОМ мотоблока может рассматриваться по двум признакам:

1. типу привода (зависимый и независимый);
2. характеру работы относительно движения техники (синхронный и независимый).

Рассмотрим ключевые моменты каждого вида.

Зависимый ВОМ:

• соединен с одним из валов коробки передач;
• вращение происходит только при работающем сцеплении;
• прекращает работать вместе с окончанием движения мотоблока;
• включение/выключение осуществляется при полной остановке машины;
• простой и надежный, но уступает другим моделям относительности в гибкости использования.

Независимый вид:

• взаимодействует с коленчатым валом двигателя;
• может работать при включенном и выключенном сцеплении (то есть навеска работает автономно);
• позволяет заранее активировать навесное оборудование, не приводя машину в движение (при включенном двигателе);
• дороже стоит и сложнее устроен.

Полунезависимый:

• вариант зависимого ВОМ с возможностью отдельного включения через муфту;
• в ряде конструкций требует остановки техники для переключения

Синхронный:

• подключен к ведомому валу коробки передач;
• крутящий момент зависит от скорости вращения ведущего колеса;
• подходит для задач, в которых важна синхронизация эффективности работы и интенсивности передвижения техники (например, в случае с сеялкой).

Источник m-strana.ru

Асинхронный:

• вращается независимо от скорости мотоблока;
• идеальное решение для медленных работ с частыми остановками (во время уборки снега, опрыскивания растений или перекачивания воды).

Комбинированный:

• конструкция совмещает разные типы привода (например, синхронный и независимый);
• стоит дороже, но дает максимальную гибкость в использовании.

По скорости вращения различают два типа ВОМ на мотоблоке: с постоянной частотой и переменной. Первый не имеет прямой связи с передачами мотоблока и подходит для оборудования, требующего стабильной скорости (стандартные показатели – 540 или 1000 об/мин). Второй вариант зависит от скорости передвижения техники, что актуально для задач с разной интенсивностью работы.

Читайте также:
Мотоблок или культиватор – что лучше купить?

Подходящий мотоблок – он какой

Сначала рассмотрим общие критерии выбора мотоблока с ВОМ. В первую очередь это размер участка и тип почвы.

Здесь подразумевается разделение машин на 3 класса:

• легкий (6-8 л.  с.) для участков с рыхлой почвой площадью до 20 соток;
• средний (8-12 л.  с.) – 20-50 соток, стандартный перечень работ по подготовке земли к посевам и поддержания ее плодородия;
• тяжёлый (12-20 л.  с. и более) – от 50 соток, агротехнические мероприятия на сложных почвах (глине, целине).

Источник m-strana.ru

Второй критерий – тип и мощность двигателя (вид топлива):

• бензиновый (6-9 л. с.) – подходит для обслуживания участков площадью до 6 соток, проще в обслуживании, но требует соблюдения графика работ (мотор необходимо периодически остужать);
• дизельный (от 9 л. с.) – актуален для более масштабных работ, экономичнее и мощнее, но обходится дороже.

Третье – совместимость с навесным или прицепным оборудованием.

Здесь важно следующее:

• тип хвостовика (рабочей части ВОМ) – к нему крепится кардан навески или гидронасос;
• размеры – параметры у вала отбора мощности и орудий должны совпадать;
• адаптер – переходник позволяет подключать дополнительное оборудование (в том числе от других производителей), но он может снизить надежность узла, поэтому необходимо избегать резкого повышения нагрузки на него.

Не менее важно при выборе мотоблока с ВОМ учитывать следующее:

• тип привода и нагрузка – например, зависимый стоит дешевле и подходит для легких задач (кошение, окучивание), а независимый комбинированный позволяет использовать машину в течение всего года (от пахоты до уборки снега);
• расположение – задний подходит для большинства орудий, передний или боковой чаще пригождается для использования мототехники в целях заготовки сена или уборки территории;
• частота и направление вращения – эти параметры бывают строго заданными для отдельных видов навесного оборудования;

Источник m-strana.ru

Читайте также:
Особенности мотоблоков Крот

Обратите внимание, ВОМ напрямую не влияет на ширину обработки земли и глубину вспашки.

Но есть косвенная связь – рассмотрим примеры:

• легкие мотоблоки с простым боковым ВОМ – обрабатывают 60-80 см за проход с заглублением до 20 см;
• средние модели с задним независимым валом отбора мощности – ширина составляет 80-100 см, глубина достигает 20-25 см;
• тяжелые – от 100 см и свыше 25 см соответственно.

Кроме прочего, следует учитывать бюджет и расходы на последующее обслуживание.

Примеры экономных решений без потери функциональности:

• бензиновый двигатель – если не планируется интенсивная и/или круглосуточная эксплуатация мотоблока;
• мощность в пределах 8 л. с. – достаточно для работ на участке площадью до 20 соток;
• производитель – как правило, практичнее рассмотрение отечественной продукции из-за оптимального соотношения цены/качества, адаптивности машин, близости сервисных центров и доступности запчастей.

Главное – заранее продумать, каким требованиям должен отвечать мотоблок (по производительности, функциональности, обслуживанию). Комплексный подход и взвешенное решение позволят выбрать технику в соответствии с бюджетом без переплат за ненужные опции или труднодоступные расходники/запчасти.

Коротко о главном

Итак, вал отбора мощности – устройство, преобразующее узкоспециализированный мотоблок в многофункциональную альтернативу мини-трактору. Этот узел позволяет совмещать с техникой не только агротехнические орудия, но и тяжелое навесное/прицепное оборудование для ухода за территорией или заготовки сена. То есть машину можно использовать в течение всего года как в частном секторе, так и в коммунальном хозяйстве или на ферме.

Ключевые факты:

• ВОМ передает крутящий момент от двигателя к подключенному оборудованию;
• механизмы могут быть разными по принципу действия и скорости вращения;
• не все орудия совместимы для прямого подключения к хвостовику ВОМ, поэтому может понадобиться специальный переходник.

Выбирая мотоблок с валом отбора мощности, необходимо учитывать:

• размер участка и тип почвы (легкий, средний или тяжелый класс);
• тип двигателя (бензин или дизель);
• совместимость навески (тип хвостовика, размеры);
• расположение ВОМ (заднее, переднее, боковое);
• частоту вращения (540/1000 об/мин или переменная).

Для работ на участке площадью до 20 соток можно рассматривать модели легкого и среднего класса с базовым ВОМ. Для больших территорий и решения тяжелых задач лучше выбирать тяжелые машины с независимым или комбинированным валом отбора мощности (они универсальнее и надежнее).
