При обустройстве электрообеспечения дома немалое внимание требуется уделять системе безопасности. Помимо прямого отвода электричества с прибора при пробое на корпус требуется специальное его уравнивание между разными токопроводящими конструкциями. Разберем, что собой представляет система уравнивания потенциалов, когда требуется, в каких случаях в быту необходима и как устроена, а также какие факторы опасности заставляют ее применять.
Соединение проводником всех токопроводящих конструкций в рамках домашней электросети с целью создания равного напряжения на них называется уравниванием потенциалов. Предназначается система для предотвращения образования опасной разности электрического потенциала, возникающей между бытовыми электроприборами, и действия ее на жильцов.
Алгоритм действия защиты понятен на следующем примере:
На заметку! Система уравнивания электропотенциалов не только делает одинаковым напряжение на токопроводящих конструкциях, но и безопасно отводит его через заземление.
Естественно, случай из примера далеко не единственный – в быту может возникнуть ряд других вариантов:
Во всех приведенных случаях требуется уравнивание электропотенциалов между конкретными установками. Термин не следует путать с другим похожим названием. Так, в производственной практике есть понятие выравнивание потенциалов – прежде всего, это относится к просторным площадям, например, ж/б-полу в цехах.
К возникновению разности электропотенциала между бытовыми приборами и другими токопроводящими конструкциями ведет следующий ряд факторов:
Обратите внимание! Возникающие вследствие электрохимической коррозии токи достаточно слабы, чтобы нести серьезную угрозу людям. Однако они вполне могут разрушить соединения труб и привести к течи.
В организации уравнивания электрического потенциала между токопроводящими конструкциями применяются 2 разновидности системы:
Применяется при строительстве или капитальном ремонте сооружения. В состав системы помимо PE-шины, ведущей на заземляющий контур, входят такие токопроводящие элементы:
При этом к соединению предъявляются следующие требования:
Для подключения проводников есть ряд ограничений:
Видео о том, что такое дополнительная система уравнивания потенциалов:
Таким образом, подходящие от каждого прибора проводники соединяются с главной шиной заземления, а та в свою очередь – к заземляющему контуру.
Важно! Главный недостаток общей системы уравнивания – протяженность и большое число подключенных приборов. Поэтому для более опасных влажных помещений лучше использовать дополнительную систему.

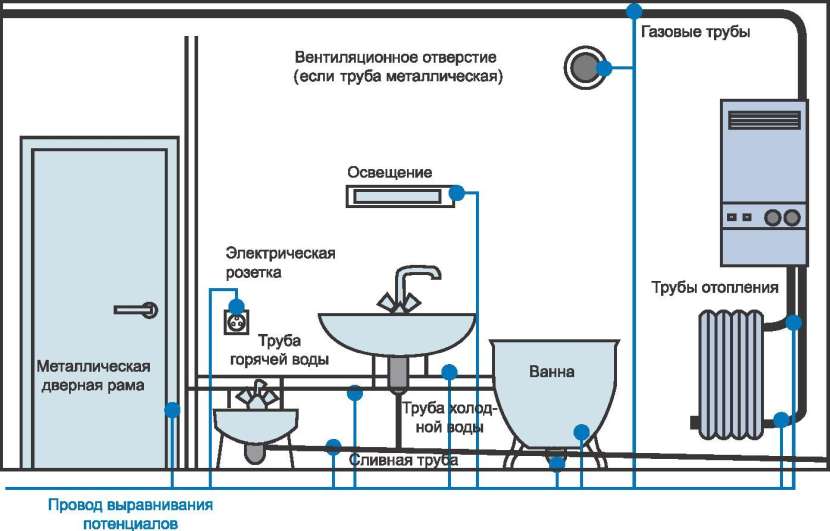

Система дополнительного уравнивания электропотенциала должна быть так организована, чтобы одновременно соединялись следующие токопроводящие элементы:
Если полы сырого помещения оборудованы нагревательными элементами, сверху они должны быть покрыты металлической сектой или оболочкой с подключением к заземлению и системе уравнивания. Подключение проводников допускается выполнять как по радиальной, так и по шлейфовой схеме. При этом соединение должно быть непрерывным и выполняться через специальную коробку.
Видео о том, что такое основная система уравнивания потенциалов:
Система уравнивания соединяет проводниками все токопроводящие элементы домашнего электрооборудования и окружающих металлических предметов с целью получения на них одинакового электрического потенциала. При ее отсутствии прикосновение человека к 2-м конструкциям с разными электропотенциалами приведет к прохождению через тело тока от большего значения к меньшему.
Алгоритм защиты основан на том, что благодаря одновременному соединению на всех токопроводящих поверхностях потенциал становится равным. Поэтому прикосновение к ним не вызовет удара током. В быту возникают разные случаи опасных ситуаций, связанных с этим явлений – нарушение изоляции проводников, пробой фазы на корпус, переброска тока на элементы системы отопления и проч.
Приводят к образованию разности потенциалов такие факторы:
Для защиты в домах обустраиваются общие системы уравнивания, а в особо опасных помещениях, например, душе, ванной или кухне, дополнительные.
Система уравнивания потенциалов – это электрическое соединение всех доступных проводящих частей, позволяющее снизить разность потенциалов и риск поражения током. Она выравнивает напряжение между металлическими элементами здания и бытовой техникой, обеспечивая безопасность при повреждении изоляции.
Уравнивание потенциалов снижает опасную разницу потенциалов между металлическими частями (трубы, корпус стиральной машины, ванна), возникающую при пробое изоляции или появлении потенциала 220 вольт. Это предотвращает поражение электрическим током и стабилизирует работу электроустановок.
Нет. Уравнивание потенциалов – это создание электрического соединения всех проводящих частей, а выравнивание потенциалов это снижение разницы между ними в конкретной точке системы. Практически оба процесса направлены на достижение электрической безопасности, но выполняют разные функции.
Система уравнивания потенциалов создаёт постоянный контур для электрического соединения металлических частей, тогда как выравнивание потенциалов фокусируется на снижении локальной разности напряжений. Первое является элементом ПУЭ, второе – физическим следствием правильно выполненной системы.
ОСУП объединяет главную заземляющую шину, нулевые защитные проводники, металлические трубы водоснабжения, отопления, каркасные элементы здания и другие токопроводящие части. Она формирует единый контур, обеспечивающий базовую защиту во всём здании.
Дополнительная система уравнивания потенциалов применяется в помещениях повышенной опасности, например в ванной комнате. Она соединяет ванну, металлические трубы, корпус стиральной и посудомоечной машины, а также защитные проводники розеток, минимизируя риск удара током при появлении потенциала.
Подключают металлические трубы водоснабжения и отопления, корпуса бытовой техники, проводящие части строительных конструкций и нулевые защитные проводники. Это формирует безопасный контур, исключающий опасные разности потенциалов.
Коробка уравнивания потенциалов – это распределительная точка для присоединения проводников уравнивания потенциалов. Её устанавливают в санитарных помещениях, где требуется локальный контур подключения металлических элементов к ДУП.
В ванной металлические элементы часто имеют разные потенциалы из-за влажности и контакта с инженерными коммуникациями. Система уравнивания снижает разность напряжений, соединяя эти элементы с защитным проводником, что предотвращает удар током даже при повреждении изоляции.
Причиной может быть повреждение изоляции, обрыв нулевого проводника, неисправность бытовой техники или нарушение ПУЭ при монтаже. Появившийся потенциал распространяется по металлическим трубам и корпусам приборов, создавая опасную разность потенциалов.
Она требуется всегда, поскольку предписана ПУЭ для всех электроустановок зданий. Особенно важна установка ОСУП и ДУП в домах с металлическими конструкциями, влажными помещениями и разветвлёнными инженерными системами.
Нельзя подключать к контуру сторонние проводящие части, которые могут привести в систему внешние потенциалы. Также запрещено использовать нулевой рабочий провод как проводник уравнивания потенциалов – применяется только защитный.
Главная причина – снижение риска поражения электрическим током за счёт уменьшения разности потенциалов между металлическими частями. Вторичные – стабильность работы электрооборудования и соответствие нормативам ПУЭ.
Подключают металлические трубы, ванну, корпуса стиральной машины, проводящие конструкции здания и защитные проводники розеток. Это обеспечивает локальное снижение разности потенциалов и безопасность пользователя.
ОСУП действует на уровне всего здания и соединяет ключевые проводящие части с главной заземляющей шиной. ДУП формируется локально в опасных помещениях, дополняя ОСУП и защищая человека при непосредственном контакте с металлическими объектами.
