Правильная замена колец на триммере опирается на три ключевых правила: безупречную чистоту деталей, соответствие зазоров требованиям производителя и совмещение замка каждого кольца с фиксирующим штифтом в канавке поршня. Все остальное – это уже нюансы. В статье подробно разобран каждый шаг установки колец, указаны типичные ошибки и обозначены контрольные моменты, от которых зависит результат.
Итак, поршневые кольца – это небольшие незамкнутые кольца, которые устанавливаются в специальные канавки на боковой поверхности поршня в двигателях внутреннего сгорания. Они есть и в автомобильных моторах, и в компактных силовых установках вроде двигателей триммеров, и везде выполняют задачи, от которых напрямую зависит ресурс и стабильность работы агрегата.
Главная задача поршневых колец – создавать надежное уплотнение между поршнем и стенками цилиндра. Когда в камере сгорания происходит воспламенение топливовоздушной смеси, давление газов становится очень высоким, и эти газы стремятся прорваться вниз, мимо поршня, в картер двигателя. Поршневые кольца перекрывают этот путь. Они плотно прижимаются к зеркалу цилиндра и образуют своеобразный лабиринт, в котором давление газов постепенно падает.
Благодаря этому почти вся энергия сгорания идет на то, чтобы толкать поршень вниз и вращать коленчатый вал, а не теряется через неплотности. Именно поэтому такие кольца называют компрессионными. Они отвечают за поддержание компрессии, то есть давления в цилиндре, без которого двигатель не сможет нормально работать.
На поршень двигателя триммера ставят одно или два компрессионных кольца. Их количество определяется конструкцией конкретной модели. Если предусмотрены два элемента, верхнее работает в более горячей зоне, однако оба участвуют в уплотнении камеры сгорания и поддержании компрессии.
Помимо удержания давления, поршневые кольца передают часть тепла от нагретого поршня к стенкам цилиндра. Чтобы правильно обслужить такой узел, необходимо учитывать устройство двухтактного двигателя. Отдельное маслосъёмное кольцо в его поршневой группе, как правило, не предусмотрено. Смазка поступает к цилиндру, подшипникам и другим деталям вместе с топливовоздушной смесью, в которую заранее добавляется двухтактное масло.
В такой конструкции кольца не снимают масло со стенок цилиндра и не возвращают его через дренажные отверстия в картер. Часть масла образует смазочную плёнку, а затем сгорает вместе с топливом. Повышенное дымообразование может быть связано с избытком масла, неправильно приготовленной смесью, неподходящим составом топлива или неисправностью двигателя.
Еще одна важная роль поршневых колец – отвод тепла от поршня к стенкам цилиндра. Во время работы двигателя температура в камере сгорания достигает очень высоких значений, и днище поршня сильно нагревается. Если тепло не отводить, поршень может перегреться, расшириться и заклинить в цилиндре.
Кольца плотно прилегают к стенкам цилиндра и передают часть этого тепла металлу цилиндра, откуда оно затем рассеивается системой охлаждения. Таким образом, поршневые кольца выступают в роли своеобразного теплового моста, который защищает поршень от перегрева. Кроме того, они помогают стабилизировать положение поршня в цилиндре, поскольку не дают ему сильно смещаться в стороны, уменьшая боковые нагрузки и износ юбки поршня и стенок цилиндра.
Конструктивно поршневые кольца не являются полными окружностями, у них есть небольшой разрез, который называют замком. Благодаря этому разрезу элемент может сжиматься и разжиматься, принимая нужную форму внутри цилиндра. В свободном состоянии наружный диаметр немного больше диаметра цилиндра, поэтому при установке кольцо сжимается и плотно прилегает к стенкам.
Величина зазора в замке строго регламентирована. Если он слишком большой, газы будут прорываться мимо кольца, снижая компрессию; если слишком маленький, при нагреве кольцо может расшириться и заклинить в цилиндре, что приведет к серьезным повреждениям. Кроме того, кольца имеют определенную форму сечения. Компрессионные кольца могут быть прямоугольными, трапециевидными или иметь скошенные кромки – каждая форма решает свои задачи, например, улучшает приработку или усиливает уплотнение под давлением.
На элементах часто ставят метки (надпись «TOP» или «Т»), которая указывает, какой стороной кольцо должно быть обращено к днищу поршня. Правильная ориентация кольца очень важна, поскольку если поставить его вверх ногами, оно будет работать неправильно и быстро выйдет из строя.
Материалы, из которых делают поршневые кольца, подбирают так, чтобы они выдерживали высокие температуры, давление и трение.
Чаще всего используют высокопрочный чугун с различными покрытиями:
Такие покрытия повышают износостойкость колец и ускоряют их приработку к стенкам цилиндра. В особо нагруженных двигателях могут применять кольца из стали, которые обладают повышенной прочностью и упругостью.

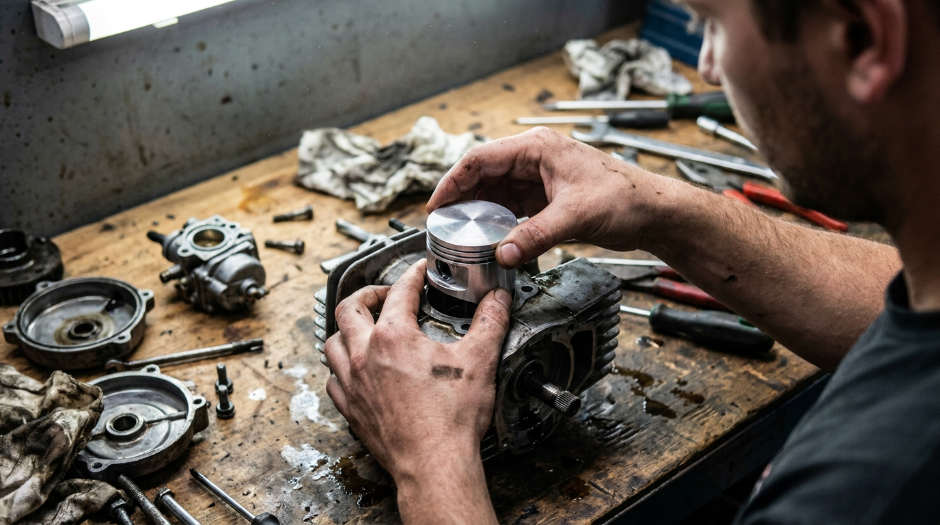

Теперь о том, как поставить кольца на поршень триммера правильно:
Затем переходят к компрессионным кольцам: сначала второе (нижнее), потом верхнее. Каждое аккуратно надевают на поршень, стараясь не растягивать его слишком сильно. Лучше всего использовать специальный съемник или оправку, которая равномерно сжимает кольцо и позволяет легко завести его в канавку.
Если пытаться ставить руками, можно погнуть или надломить хрупкий чугун, особенно если кольца тонкие.
При установке обязательно следят за метками. Сторона с надписью «TOP» должна быть обращена к днищу поршня. Если метки нет, ориентируются по форме кольца. Обычно внутренняя верхняя кромка имеет фаску или скос, который тоже должен смотреть вверх.
Особое внимание уделяют расположению замков колец. Замки не должны находиться на одной линии, их разводят по окружности поршня, чтобы стыки не совпадали. Замки располагают под углом 120 или 180 градусов друг к другу, в зависимости от количества колец. Это нужно для того, чтобы газы не могли пройти через все кольца по одной прямой линии: каждый замок перекрывается телом кольца, и путь для прорыва газов становится максимально длинным.
Неправильное расположение замков – одна из самых распространенных ошибок, которая сразу приводит к потере компрессии и нестабильной работе двигателя.
Когда все кольца установлены в канавки, проверяют, насколько свободно они утапливаются при нажатии. Они должны перемещаться в радиальном направлении без заедания, но не проворачиваться по окружности. Если кольцо утапливается с трудом, канавка может быть загрязнена или повреждена. Также проверяют зазоры в замках. Для этого кольцо вставляют в цилиндр, выравнивают его поршнем и щупом измеряют величину зазора. Допустимые значения указаны в технической документации на двигатель. Если зазор выходит за пределы нормы, требуется заменить поршневое кольцо либо проверить степень износа цилиндра.
Подгонка зазора вручную недопустима.
Перед окончательной сборкой ещё раз убеждаются, что:
Затем поршень с кольцами устанавливают в цилиндр, предварительно смазав детали двухтактным маслом. Цилиндр надвигают прямо, без поворачивания, осторожно сжимая кольца, что позволяет поршню войти внутрь без повреждений. После установки поршня проверяют, насколько свободно он перемещается в цилиндре: заеданий и чрезмерного сопротивления быть не должно.
Детальный процесс разборки двигателя и замены поршневой на мотокосе наглядно показан в этом видео:
Долговечность двигателя триммера во многом зависит от того, насколько ответственно подошли к установке поршневых колец. При этом нельзя забывать и про смежные элементы поршневой группы: состояние поршневого пальца, отсутствие люфтов, правильную фиксацию стопорными кольцами – все это напрямую влияет на ресурс узла.
Как правильно одевать кольца на поршень мотокосы, на что обязательно обратить внимание:
Сначала очищают канавки поршня, проверяют кольца и фиксирующие штифты, затем аккуратно надевают каждое кольцо в предназначенную для него канавку. Замок совмещают со штифтом, а маркировку «TOP» или «T» направляют к днищу поршня.
Кольцо осторожно разводят пальцами только на ширину, необходимую для прохода через днище поршня. Сильно растягивать, перекручивать или разжимать его отвёрткой нельзя – хрупкое кольцо может деформироваться или сломаться.
Замена колец на триммере включает разборку цилиндро-поршневой группы, очистку канавок, проверку цилиндра, измерение зазоров и установку новых колец. Перед сборкой поршень, кольца и цилиндр смазывают небольшим количеством масла для двухтактных двигателей.
На поршне триммера может быть одно или два компрессионных кольца – количество зависит от конструкции двигателя. Устанавливать дополнительное кольцо или менять расположение канавок нельзя.
В типичном двухтактном двигателе триммера маслосъёмное кольцо не применяется. Смазка поступает вместе с топливной смесью, поэтому на поршень устанавливают только предусмотренные производителем компрессионные кольца.
Замок каждого кольца совмещают с фиксирующим штифтом в канавке поршня. Разводить замки на 120 или 180 градусов самостоятельно нельзя – их положение уже задано конструкцией поршня.
Кольцо с маркировкой «TOP», «T» или другой верхней меткой устанавливают обозначением к днищу поршня. Если маркировки нет, ориентацию определяют по документации двигателя или по данным производителя комплекта, а не по предполагаемому положению фаски.
Кольцо отдельно вставляют в цилиндр и выравнивают поршнем, чтобы оно располагалось без перекоса. Зазор в замке измеряют щупом и сравнивают со значением из сервисной документации конкретного двигателя.
Для триммера следует использовать кольца нужного размера и не подгонять их без прямого указания производителя. Слишком маленький или большой зазор может означать, что кольцо не соответствует цилиндру либо детали цилиндро-поршневой группы изношены.
Поршневые кольца двухтактного двигателя не должны свободно вращаться по окружности, поскольку их удерживают фиксирующие штифты. При нажатии они должны без заедания утапливаться в канавки и возвращаться обратно за счёт упругости.
А вам доводилось ставить поршневые кольца на поршень триммера? Расскажите, что было самым сложным.
