Одна из самых распространенных марок сельскохозяйственной техники в России и странах СНГ – тракторы МТЗ. Комфортную и безопасную эксплуатацию этих машин обеспечивает исправная система рулевого управления, важной часть которой является насос‑дозатор. Это необходимо для легкого вращения рулевого колеса даже при значительных нагрузках. Далее в статье мы разберем устройство, принцип работы, подключение насоса‑дозатора, а также типичные неисправности и способы их устранения.
Перед началом работ необходимо убедиться, что установленный насос-дозатор соответствует требуемой производительности и объему дозирования для конкретной модели трактора, поскольку несоответствие параметров приводит к увеличению люфта и снижению эффективности гидрообъемного рулевого управления.

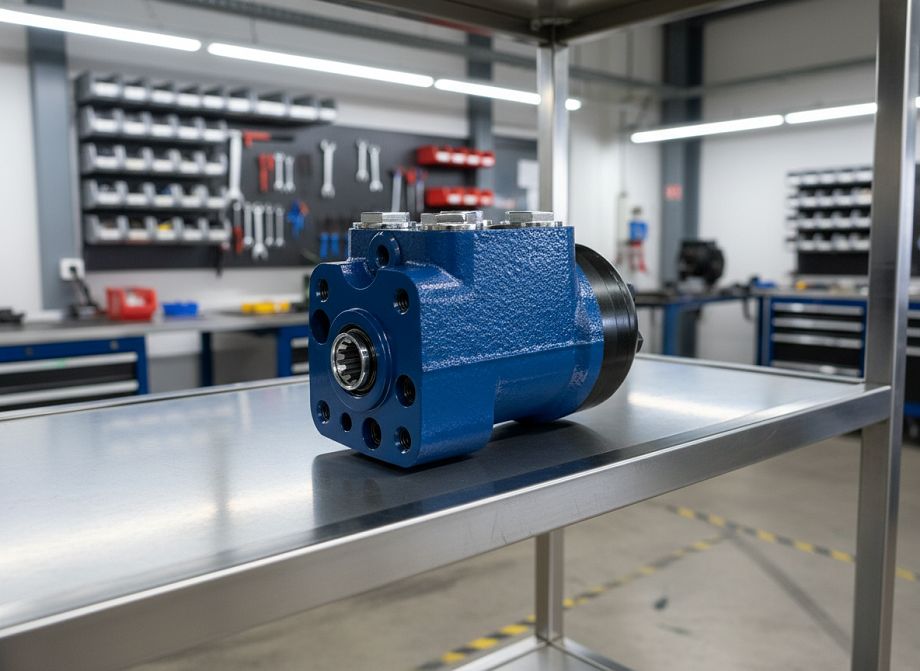

Насос‑дозатор МТЗ – это сложный гидравлический узел. Устройство работает в связке с насосом НШ и гидроцилиндром. Его ключевая задача состоит в том, чтобы подавать масло в полости рабочего цилиндра строго определенными порциями – их объем меняется в зависимости от угла поворота руля.
Чтобы понять принцип действия механизма, необходимо разобраться в его конструктивном исполнении. Рассмотрим основные компоненты и особенности их взаимодействия в процессе эксплуатации.
Коротко об устройстве насоса-дозатора:
Функции клапанов:
Функционирование насоса‑дозатора МТЗ базируется на взаимодействии механических и гидравлических элементов.
Особенности работы гидрообъемного рулевого управления (ГОРУ):
Чем больше угол поворота рулевого колеса, тем больший объем рабочей жидкости пропускает метрический блок в линию гидроцилиндра.
Гидрообъемное рулевое управление преобразует вращение рулевого колеса в дозированное перемещение рабочей жидкости, создающее усилие в гидроцилиндрах, которые поворачивают передний мост. Таким образом, гидравлика делает основную работу.
Чтобы корректно выполнить монтаж гидравлического узла, важно учитывать, что схема подключения насоса-дозатора зависит от конкретной модификации МТЗ и состава заводской гидросистемы. В базовой комплектации элементы располагаются по последовательности, регламентированной производителем, а дополнительные компоненты (например, гидроаккумулятор) применяются только в отдельных схемах с расширенным функционалом.
Схема подключения насоса‑дозатора состоит из ряда взаимосвязанных элементов. Они обеспечивают подачу и распределение рабочей жидкости.
Ниже перечислены основные компоненты:
При подключении необходимо последовательно:
В процессе установки насоса‑дозатора на трактор МТЗ нужно выполнить следующее:
Перед монтажом следует убедиться в совместимости модели насоса‑дозатора с конкретной модификацией МТЗ.
При выполнении работ важно учитывать общее состояние узлов рулевой МТЗ, поскольку износ тяг, шарниров или гидроцилиндра напрямую влияет на корректность работы насоса-дозатора и последующую настройку гидравлической системы.
После выполнения всех подключений необходимо прокачать систему, удалив воздушные пробки. Далее нужен тестовый запуск на малых оборотах с контролем давления в маслопроводе. Корректная установка обеспечит плавность управления и долговечность работы гидросистемы.
Если возникают затруднения при повороте, причиной этого, скорей всего, является утечка масла либо недостаточный уровень его в системе. Тогда необходимо проверить герметичность или долить рабочую жидкость.
При нестабильности положения направляющих колес возможны две неисправности: осевое смещение поворотного вала или люфты в тягах. Для устранения проблемы нужно отрегулировать тяги и заменить изношенные детали.
Рассмотрим возможные проблемы с рулевым управлением:
Загрязнение – одна из главных причин выхода насоса-дозатора из строя.
Чтобы его промыть, следует:
Чтобы продлить срок службы насоса‑дозатора следует регулярно проверять уровень и качество масла в системе и проводить ТО согласно регламенту завода‑изготовителя. В рабочем режиме нужно избегать резких поворотов на высоких скоростях. А при первых признаках неисправности (люфте, шумах, тугом руле) немедленно диагностировать систему и выполнять ремонт насоса.
Практические рекомендации по установке оборудования на спецтехнику перечислены в видео:
Итак, насос‑дозатор МТЗ – критически важный элемент рулевого управления, от которого зависит безопасность и комфорт эксплуатации трактора. Понимание его устройства и правил подключения позволяет своевременно выявлять и устранять неисправности. Регулярное обслуживание помогает избежать дорогостоящего ремонта насоса и обеспечивает надежную работу трактора МТЗ в любых условиях.
Насос-дозатор МТЗ обеспечивает дозированную подачу масла в гидроцилиндры рулевого управления, облегчая поворот рулевого колеса. Он заменяет механический редуктор и обеспечивает стабильный угол поворота переднего моста. Узел работает в составе гидрообъемного рулевого управления и повышает безопасность трактора МТЗ.
Принцип работы основан на перемещении золотника и работе героторного метрического блока, который дозирует объем подачи масла в зависимости от угла поворота рулевого колеса. В нейтрали жидкость уходит в слив, а при повороте – направляется в нужную полость гидроцилиндра. Это обеспечивает синхронное движение переднего моста трактора МТЗ.
Устройство включает корпус с клапанами, золотниковый распределитель и героторный блок дозирования. Встроенные предохранительные и противоударные клапаны стабилизируют давление и защищают элементы рулевого МТЗ. Конструкция рассчитана на длительную работу при высоких нагрузках.
Типовая схема подключения включает порты подачи масла (P), слива (T) и линии на правый и левый гидроцилиндры (R и L). Питающий насос подает масло на вход дозатора, а отработанная жидкость возвращается в бак. Важно соблюдать маркировку штуцеров, иначе передний мост будет поворачиваться некорректно.
Подключение насоса дозатора выполняют через нагнетательную магистраль, сливную линию и шланги на гидроцилиндры. Все соединения должны быть герметичными, а схема подключения – соответствовать типу рулевой колонки трактора МТЗ. После монтажа обязательно прокачивают систему для удаления воздуха.
Важно подобрать модель дозатора по объему дозирования и максимально допустимому давлению. Установка насоса дозатора требует проверки состояния рулевой колонки, гидроцилиндров и тяг рулевого управления. Неправильная геометрия рулевого МТЗ может снизить эффективность новой гидросистемы.
Причина чаще всего – недостаточная подача масла, засорение фильтров или наличие воздуха в системе. Также проблема возможна из-за износа гидроцилиндров или неверной установки дозатора. Диагностика давления и прокачка гидролинии – первые шаги.
Симптомы неисправностей: люфт рулевого колеса, самопроизвольный поворот, отсутствие упора или слабая реакция переднего моста. Ремонт насоса включает проверку золотника, пружин, героторного блока и клапанов. Загрязнение масла – одна из самых частых причин выхода из строя.
Насос дозатор разбирают, снимают крышку и распределительный узел, извлекают уплотнения и промывают детали керосином. После сборки проверяют отсутствие забоин и повреждений. Загрязнение часто связано с нерегулярной заменой масла в системе рулевого управления.
Различают дозаторы по рабочему объему (см³/об), типу клапанов и допустимому давлению. Чем больше объем, тем меньше оборотов рулевого колеса требуется для выворачивания переднего моста. Выбор зависит от условий эксплуатации, состояния рулевой системы и требуемой маневренности.
Да, прокачка обязательна – без удаления воздуха подача масла становится нестабильной, а рулевое колесо может вращаться рывками. Процедура выполняется на малых оборотах двигателя при плавных поворотах руля. Это обеспечивает корректную работу гидрообъемного рулевого управления.
Возможна неправильная установка насоса дозатора, неверная ориентация гидролиний или износ тяг рулевого управления. Также следует проверить давление питания и исправность насоса НШ. Несогласованное движение указывает на ошибку монтажа или низкую производительность подачи масла.
Это зависит от модели трактора и типа рулевой колонки. На старых МТЗ требуется демонтаж механического редуктора, на новых – дозатор ставится штатно. Несовместимость узлов может привести к неправильной работе переднего моста.
Грязное или окисленное масло вызывает ускоренный износ золотника, клапанов и героторного блока. Регулярная замена и фильтрация обеспечивают стабильную подачу масла и предотвращают ремонт насоса. Качество жидкости критично для долговечности всей системы рулевого МТЗ.
