Как подключить тройной выключатель: конструкция, виды, инструкция по установке

Регулярно разрабатываются и выпускаются новые разновидности устройств с улучшенной функциональностью для повышения удобства управления электрическими приборами. К таким изделиям относится выключатель с 3 клавишами. Его преимуществом является возможность выполнения регулировки интенсивности освещения в определенной комнате или включения ламп в разных помещениях из одного места. Данное устройство чаще устанавливают в комнате, где имеется люстра с несколькими источниками света, вытянутых коридорах и для управления осветительными приборами сразу в ванной, кухонном помещении и туалете. Читайте полностью и узнайте, как подключить тройной выключатель, чтобы проконтролировать работу приглашенного мастера. Рассмотрим его конструктивные особенности и основные разновидности. Расскажем также о технологии подключения трехклавишного выключателя.

Источник sbermegamarket.ru

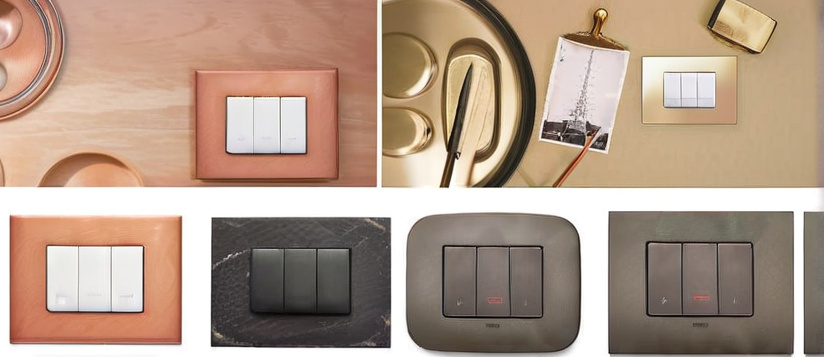

Конструктивные особенности выключателя с 3 клавишами

У стандартного устройства все 3 клавиши находятся непосредственно рядом друг с другом. У данного прибора в современном исполнении имеется ряд существенных преимуществ:

• простая установка;
• возможность экономии монтажной площади на стене;
• красивый внешний вид.

Установку трехклавишного выключателя получается просто выполнить из-за создания общей ниши, которая нужна для монтажа сердцевины изделия и размещения подключаемых к ней электрических кабелей. Конструктивно такой прибор имеет внешнюю часть. Это коробка с переключателями. Именно к ней подсоединяются подведенные провода. Выключатель с 3 клавишами также имеет внутреннюю часть, которая является подвижным механизмом. Он замыкает и размыкает электросеть благодаря наличию в конструкции сжимающейся и растягивающейся пружины.

Ответственные производители изготавливают тройной выключатель исключительно из качественных материалов. Ведь наружные и внутренние элементы такого устройства подвергаются высоким нагрузкам по сравнению с простыми аналогичными приборами.

Источник vseinstrumenti.ru

На обратной стороне качественно изготовленного выключателя производитель обычно отображает схему подключения, и даже возможные варианты присоединения проводов к нему. У устройства с 3 клавишами имеется 4 контакта. Один из них, который расположен отдельно от 3 других, является входом. Остальные контакты предназначены для подсоединения кабелей от разных лампочек или электролиний освещения.

На заметку! К тройному выключателю подводят только 1 электролинию питания и 3 провода, каждый из которых представляет собой отдельную ветку освещения.

Если к прибору подводится 3 разных кабеля, тогда устройство обычно имеет общую рамку. В ней размещается 3 выключателя, каждый из которых оснащен 1 клавишей. Выпускается много вариантов исполнения таких приборов, отличающихся функциональностью. Например, имеется возможность установить изделие, в котором 1 часть будет оснащена таймером. Производятся также тройные выключатели, дополненные диммером для плавной регулировкой интенсивности освещения. Выпускаются еще приборы с высокой степенью защиты от влажной среды. Они предназначены для установки в ванных комнатах и кухонных помещениях.

Источник freeimages.com

Смотрите также:
Каталог компаний, что специализируются на электротехнических работах любой сложности

Основные разновидности тройных выключателей

Производители изготавливают клавишные и сенсорные выключатели. Первый вариант имеет в конструкции клавиши, которые нажимаются для включения и отключения света. Вторые модели срабатывают после прикосновения к панели. Большинство сенсорных приборов комплектуется диммером. Его выбирают с учетом общей нагрузки на выключатель. При этом необходимо покупать конкретную модель с запасом мощности. Например, если в конструкции люстры предусмотрено 3 рожка с возможностью вкручивания лампочек с мощностью максимум 100 Вт, тогда рекомендуется приобретать выключатель с диммером, который имеет маркировку 300 W.

Производители выпускают 3 разновидности трехклавишного выключателя. Они отличаются способом монтажа:

• внутренние модели, устанавливаются в заранее подготовленные ниши;
• наружные приборы, монтируются на поверхности стен;
• комбинированные устройства, в корпусе которых имеется розетка.

Источник ozone.ru

Более узкая область использования у комбинированных устройств. Ведь их можно установить только после переделки уже проложенной электрической проводки. Для монтажа выключателей, совмещенных с розеткой, необходимо предварительно проложить 2 отдельных электрических кабеля. Кроме того, нужно будет еще отвести провода с фазой до осветительных приборов. При этом монтаж трехклавишного выключателя, совмещённого с розеткой, лучше выполнять при прокладке открытой проводки.

Важно! В правилах электрической безопасности точно указана высота установки выключателей, в корпусе которых дополнительно находится розетка. Этот размер составляет 1500 мм от пола.

Чаще всего комбинированные выключатели монтируют в ваннах рядом с зеркалами. Их также устанавливают в спальных комнатах неподалеку от столиков рядом с кроватью.

Источник molniya154.ru

Производители еще выпускают трехклавишные выключатели с подсветкой. Она позволяет в темноте видеть расположение устройства на стене. Светящаяся подсветка также сигнализирует человеку о том, что к осветительному прибору в данный момент не поступает напряжение. Выключатели с подсветкой монтируют, если в люстре или другом аналогичном устройстве установлены обычные лампочки накаливания или галогенные источники света. При этом светодиодные и люминесцентные лампы не позволяет полноценно эксплуатировать такие трехклавишные приборы. В этом случае их подсветка станет пульсировать, даже когда светильники будут выключены.

Одним из подвидов являются беспроводные трехклавишные выключатели. Их монтаж выполняют в разных местах дома и на любых поверхностях.

Данные беспроводные устройства имеют 2 модуля. Один из них представляет собой приемник. Он выполняет функцию реле, которое встроено в осветительный прибор. Оно предназначено для замыкания электрической цепи после получения сигнала.

Источник vseinstrumenti.ru

Вторым модулем является передатчик сигнала. Он представляет собой непосредственно выключатель, который в конструкции имеет генератор энергии. После нажатия на клавишу происходит переработка энергоимпульса в радиосигнал.

На заметку! Беспроводные тройные выключатели – это очень технологичные приборы. Они стоят значительно дороже, чем простые механические устройства аналогичного назначения. Работа таких приборов основана на инфракрасном излучении или радиоволнах.

Читайте также:
Схема подключения выключателя – классификация выключателей, устройство, выбор места, варианты установки, ошибки

Технология подключения трехклавишного выключателя

Монтаж тройного выключателя выполняется почти так же, как и аналогичного устройства с 1 или 2 клавишами. Принцип его установки заключается в подводке к входу этого прибора питающего кабеля. При этом к коммутационным колодкам с другой стороны выключателя прокладываются провода от приборов освещения. Отличается принцип монтажа только тем, что у тройного устройства больше контактов, которые служат для подключения электрических кабелей.

Источник vseinstrumenti.ru

Подготовительный этап

В самом начале мастер всегда обесточивает электрическую линию, на которой будет выполняться установка выключателя. Для этого он отключает автомат в щитке. Затем разбирается с тем, как проложена проводка. При этом у него всегда будет иметься с собой весь необходимый инструменты и расходный материал.

Если выключатель устанавливается в стене, тогда сначала монтируется подрозетник. Провода же собираются в распредкоробке при использовании самозажимных клемм.

Сборка проводки в ответвительной коробке

В распредкоробку приходит 2 проводника из внутридомового электрического щитка. Один из них окрашен в коричневый цвет. Он является фазой. Другой провод имеет синюю оплетку – это ноль. Мастер их обязательно проверит с помощью тестера. Ведь под напряжением будет находиться только фазный провод.

От источников света в распредкоробку приходит 6 проводников. Специалист 3 из них соединит между собой. После этого выполнит их подключение к рабочему нулевому проводу из электрощитка. Затем 3 оставшихся проводника проложит до выходов выключателя. Далее, фазный питающий провод из щитка подсоединит к общему входу трехклавишника.

Источник lifehacker.ru

На заметку! В результате выполненных действий получится электроцепь, в которой при включении одной из клавиш тройного выключателя засветится 1 из 3 лампочек.

Читайте также:
Как подключить розетку от выключателя: особенности и варианты присоединения

Установка пластикового подрозетника

При монтаже тройного выключателя в стеновой нише всегда используется подрозетник. Его еще называют стаканом. Во время монтажа мастер расположит передние края подрозетника в один уровень со стеной. Провода же он заведет в стакан через отверстия в нем.

Потом подрозетник с проводкой разместит в сделанной нише, выровняет его по уровню и зафиксирует в бетоне при использовании гипса или алебастра. Если же монтаж выполняется в стене из гипсокартона, тогда стакан закрепляется при помощи специальных лапок в его конструкции.

Схема подключения тройного выключателя

Процесс подключения начинается со снятия клавиш и декоративной рамки с выключателя при помощи отвертки под плоский шлиц. Затем мастер начинает подсоединять 4 провода к трехклавишнику. Подведенные проводники могут представлять собой четырехжильный кабель или иметь вид комбинации. В ней фаза из ответвительной коробки будет представлена одножильным проводом. При этом трехжильный проводник станет использоваться в качестве фазного кабеля, через который будет подаваться напряжение на лампочки. В то же время нулевой провод не подводят к тройному выключателю. Он из распредкоробки прокладывается напрямую к источникам света.

Проводники в выключателе зажимаются прижимными винтами. Перед их фиксацией концы каждого провода мастер зачищает, удаляя с них изоляционную оболочку. Во время подключения проводники специалист крепко зажимает винтами, чтобы их невозможно было вытащить из сердцевины выключателя.

Основным правилом при подключении тройного выключателя является то, что к его входу подсоединяется фаза, а не ноль. Это регламентируется в ПУЭ. Однако неопытный мастер может пренебречь данным правилам и сделать все наоборот. В этом случае электросеть тоже будет работать. Однако она станет представлять опасность во время эксплуатации, потому что электропроводка всегда будет находиться под напряжением, даже если каждая из клавиш тройного выключателя находится в отключенном положении.

Это не позволит человеку безопасно поменять лампочку в осветительном приборе. Во время такой операции всегда будет существовать риск, что он подвергнется поражению током. Другая опасность может возникнуть, если произойдет нарушение целостности изоляции проводки. В этом случае при отсутствии заземления используемого светильника на его корпусе обязательно появится напряжение. Если человек коснется такого осветительного прибора, то он будет поражен электрическим током.

Читайте также:
Как подключить выключатель и розетку от одного провода – устройство электросети, варианты подключения, особенности совмещенных моделей

Коротко о главном

Тройной выключатель имеет красивый внешний вид, просто устанавливается и позволяет сэкономить площадь на стене. На его обратной стороне обычно производители размещают схему подключения. Устройство имеет 4 клеммы. К одной из них подсоединяется общая фаза из распредкоробки, а к 3 другим – фазные провода, которые должны быть проложены до источников света.

Производители выпускают тройные выключатели с подсветкой, а также дополненные диммером. Имеется возможность приобрести приборы внутреннего и наружного монтажа или комбинированные модели, в конструкции которых присутствует розетка. Производятся также беспроводные устройства.

Подключение тройного выключателя начинается с подготовительного этапа, во время которого обесточивается электрическая ветка. После этого выполняется сборка проводки в распредкоробке. Затем осуществляется установка пластикового подрозетника при монтаже встраиваемого выключателя. Потом проводится непосредственно его подключение к подведенным фазным проводникам.
