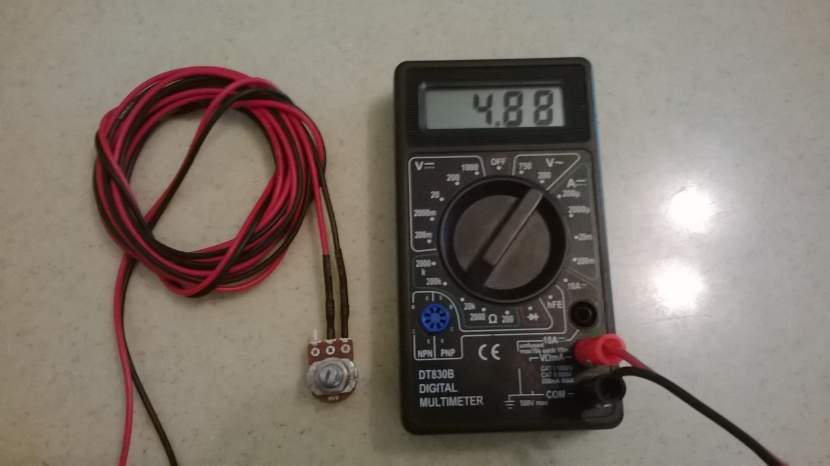

Мультиметр DT 830B: характеристики, режимы, измерение электропараметров

Каждый электрик и электронщик умеет пользоваться компактным мультиметром с большим функционалом. Сегодня этот цифровой измерительный прибор широко применяется вместо аналогового оборудования. Читайте полностью и узнаете, что собой представляет мультиметр DT 830B, какими плюсами и минусами, а также техническими характеристиками и рабочими режимами обладает это устройство. Рассмотрим еще особенности выполнения замеров основных параметров электрической цепи при помощи данного прибора.

Источник kolesa-uploads.ru

Сведения о мультиметре

Мультиметр представляет собой функциональное универсальное устройство для быстрого измерения параметров электрической цепи. Это цифровой вольт-ампер-омметр, который еще называют тестером. Основой данного наименования послужило слово «тест».

Перед тем как пользоваться мультиметром DT 830B, каждый из мастеров изучает инструкцию к устройству. Особенно внимательно читает руководство начинающий электрик или электронщик. Если не соблюдать положения, которые указаны в инструкции, человек может быть поражен электротоком, а измерительное оборудование выйдет из строя.

На заметку! Производитель модели DT 830B имеет право изменять ее схему и конструкцию, потому что происходит постоянные совершенствование применяющейся технологии, используемых деталей и схемных решений.

Источник forum.cxem.net

Данный тестер не является полностью профессиональным измерительным прибором. Его часто используют в быту. Хотя прибор стоит недорого, но он представляет собой эффективное измерительное устройство. В его конструкции имеется шкала, позволяющая осуществлять измерения в широком диапазоне. Прибор также изначально комплектуется 2 щупами и способен выполнять самодиагностику. Из-за этого данный тестер часто применяют профессионалы для проведения точных измерений.

В качестве источника питания в модель DT 830B с пластмассовым корпусом вставляется батарейка Крона на 9 В. Отличается этот тестер от аналогового оборудования возможностью выполнять измерения многочисленных параметров, которые отражаются на ЖК-дисплее в виде цифр. Это цифровое устройство имеет компактные размеры. В его центральной части лицевой стороны находится основной переключающий механизм. Это главный управляющий элемент. Он позволяет выбрать 1 из 20 позиций. Вокруг переключателя находятся значки. Каждый из них обозначает определенный режим работы, включая выключенное состояние тестера.

Источник yarllo.ru

Достоинства и минусы модели DT 830B

Такой мультиметр имеет ряд преимуществ:

• невысокая стоимость;
• небольшие размеры;
• возможность выполнения измерений, которые позволяют достичь большинства целей во время обслуживания электрических объектов;
• подходит для использования в быту и для профессионалов.

Однако у модели DT 830B более высокая погрешность по сравнению с аналогичным показателем у таких же, но продвинутых устройств. При этом ее уровень не очень большой. Поэтому профессионалы широко используют данный прибор и не считают его неэффективным измерительным оборудованием.

Кроме того, у DT 830B отсутствует:

• возможность тестирования источника питания;
• функция, позволяющая измерять температуру с помощью щупа-термопары;
• защита во время измерения электротока величиной 10 А;
• зуммер;
• опция, позволяющая выполнять замер переменного электротока.

На заметку! В конструкции данного мультиметра не предусмотрена клавиша, предназначенная для его включения и выключения. Хотя в других моделях этой серии имеется такая кнопка. Помимо этого, у DT 830B ЖК-дисплей не подсвечивается и тестер не комплектуется чехлом.

Источник ivanglazunov.ru

То количество замеров, которое можно делать с помощью данного мультиметра, вполне хватает даже для профессионалов. Поэтому для бытового использования его возможностей точно будет достаточно. С помощью этого тестера можно выполнять:

• прозвонку, определяя, где находится обрыв проводки;
• тестирование диодов, чтобы обнаружить на полупроводниковом p-n переходе снижение напряжения;
• замер переменного и постоянного напряжения;
• определение сопротивления;
• измерение значения только постоянного электротока, так как отсутствует функция для определения переменного тока.

С помощью этого мультиметра имеется возможность протестировать транзисторы. Такая опция недоступна в других моделях из этой же серии DT 830. При этом в данном тестере отсутствует звуковой зуммер, термоэлектрический преобразователь, режим работы для генераторов, вырабатывающих напряжение 1000 Гц. Однако эти минусы являются не очень существенными, потому что данные исследования нечасто проводятся.

Источник uk-parkovaya.ru

Смотрите также:
Каталог компаний, что специализируются на электротехнических работах любой сложности

Гнездо источника питания

Исполнение ниши, где в приборе располагается Крона, позволяет определить, с каким качеством собран мультиметр. Когда в гнезде для батарейки имеются только пружины, то такое устройство не обладает высокой надежностью. Хотя оно, скорее всего, будет работать без поломок несколько лет. Мультиметры с более высоким качеством сборки оснащаются в гнезде для Кроны специальной площадкой на проводах, на которой находятся контакты для батарейки.

Если используемая Крона сильно разрядится, тогда мультиметр может показывать неверные значения. Поэтому при неправильных величинах на ЖК-дисплее тестера после измерения определенного параметра электроцепи нужно проверять источник питания. Еще необходимость его замены можно определить, если происходят хаотичные скачки измеренных значений на экране вольт-ампер-омметра.

Источник forum.cxem.net

Технические параметры мультиметра

Хотя цифровой прибор DT 830B обладает большими функциональными возможностями, но он уступает профессиональным устройствам в точности определения измеряемых величин и длительности бесперебойного использования. Несмотря на это, данная модель обладает хорошей чувствительностью. Поэтому она позволяет получить неплохие измеренные результаты. Кроме того, по основным параметрам модель несущественно уступает более дорогим тестерам.

К главным характеристикам мультиметра относятся следующие показатели:

• максимальная постоянная сила электротока – 10 А;
• разрядность ЖК-дисплея – 3,5;
• величина переменного напряжения – не более 1 кВ;
• наибольшее измеряемое сопротивление – 200 кОм;
• значение переменного напряжения – от 200 В до 750 В;
• допустимая температура воздуха для нормальной работы – от 0 до +40 ℃;
• вес – 137 г;
• толщина – 28 мм;
• ширина – 70 мм;
• высота 126 мм.

Источник profgbo.ru

Важно! У модели DT 830B меньше опций по сравнению с профессиональными аналогичными приборами. При этом данное измерительное устройство превосходит другие приборы бытового назначения за счет расширенной шкалы измерений, наличия аварийных индикаторов, диодному тестеру, а также других функций.

Для каждого из щупов, входящих в комплектацию мультиметра, предусмотрено отдельное гнездо. Эти стержни из металла имеют изолированные рукоятки. Щупы обеспечивают контакт мультиметра с измеряемым участком. В зависимости от определяемого параметра в приборе используются конкретные разъемы для этих металлических стержней.

Так, общим является разъем СОМ. Он предназначен для щупа с проводником черного цвета. Данный стержень подключается к разъему СОМ во время всех измерений. Другие гнезда в количестве 2 штук служат для подключения щупа с проводом красного цвета. При необходимости определить напряжение, величину сопротивления или значение силы электротока максимум 200 мА, проводник металлического штыря включается в разъем VΩmA. Если нужно измерить ток более 200 мА, тогда используют другое рядом расположенное гнездо с надписью 10ADC.

Источник alicdn.com

Режимы работы мультиметра

Ручка переключателя модели DT 830B способна крутиться по кругу. Она позволяет выбрать требуемый один из следующих рабочих режимов:

• DCV.

Данный режим позволяет измерить постоянное напряжение в интервале от 0 до 500 В. Этот сектор разделен на 5 позиций. Самое большое напряжение, значение которого можно измерить с помощью этого мультиметра, редко встречается. К примеру, его приходится определять при ремонте ТВ. Если ручка переключателя установлена на позиции 500 В, тогда с левой стороны в верхнем углу жидкокристаллического экрана отобразится предупреждение в виде HV. Этот значок сигнализирует о максимальном уровне. Поэтому необходимо соблюдать повышенную осторожность и внимание.

На заметку! Когда напряжение предварительно неизвестно, тогда осуществляют постепенное переключение от его максимального значения к меньшей величине. Если не соблюдать такое правило, снизится точность отображаемых показаний или даже может выйти из строя измерительное устройство.

Источник golden-kot.ru

Читайте также:
Как пользоваться мультиметром: понятно для каждого

• DCA.

Если использовать данный сектор, то тестер перейдет в режим миллиамперметра. После этого при помощи прибора станет возможным измерять постоянный электрический ток маленькой величины. Когда нет большой необходимости, тогда специалисты не используют данный сектор. При переключении на него также можно замерять большую силу электротока. Однако в этом случае нужно соблюдать максимальную осторожность и снимать показания в течение не более 2-3 секунд.

• ACV.

Этот сектор позволяет осуществить замер переменного напряжения. В нем имеется 2 позиции – 750 В и 200 В. Если используется диапазон от 220 до 380 В, тогда соблюдается максимальная осторожность. При этом действие выполняются в таком же порядке, как и во время переключения на сектор DCV.

Источник etrp-crmp.ru

• Сектор ОМ.

Выполнив переключение на него, удастся измерить сопротивление. Данный сектор позволяет определить параметр в интервале от 200 до 2000000 Ом. При этом учитывают погрешности тестера из Китая и его очень высокую чувствительность во время проведения точных замеров. Обязательно нужно не забывать про сопротивление, которое появляется, когда выполняется замыкание щупов между собой. Данный нюанс особенно актуален во время измерения очень маленького сопротивления.

• Диод.

После переключения на этот сектор ЖК-дисплей станет отображать падение напряжения в милливольтах при прямом направлении, если диод находится в исправном состоянии. Измеряемый диапазон составляет от 400 до 700 мВ. Когда нужно узнать падение напряжения в обратном направлении, тогда ручку переключателя устанавливают на бесконечность. Если диод находится в нерабочем состоянии, тогда величина, которая приближается к нулю, означает, что в цепи случился пробой. Когда же значение стремится к бесконечности, то это говорит о том, что в электрической линии произошел обрыв.

Источник aks.ua

• hFE.

Используя данный сектор, можно будет выполнить прозвонку транзисторов. Мультиметр DT 830B также позволит проверить, нет ли пробоя или обрыва в электроцепи. При этом проверка осуществляется независимо от электропроводимости элементов.

Важно! Во время прозвонки так называемые лапки транзистора нужно поместить в гнезда, предназначенные для них. Это обозначено на специальной панели.

Измерение основных параметров

Чтобы разобраться, как выполняются замеры основных показателей при помощи данного мультиметра, специалисты советуют изучить для начала процесс определения параметров, которые чаще всего необходимо знать при работе с электропроводкой. Освоение тестера рекомендуется начинать с измерения напряжения в электросети 220 В.

Источник macrodistrict.club

Читайте также:
Как пользоваться мегаомметром: электронным и ручным

Перед тем как пользоваться мультиметром DT 830B, обязательно необходимо изучить все обозначения на его корпусе. После этого нужно установить предполагаемый лимит замеров. Величина «200» не подходит в секторе ACV. Из-за этого центральный круглый селектор придется установить на значение «750». Затем красный и черный металлический щуп подсоединяют к нужным разъемам. Далее, останется только ими коснуться 2 контактов в розетке. Значение напряжения появится на жидкокристаллическом дисплее.

Когда мультиметр используется для замера постоянного напряжения, то на его ЖК-экране может высветиться отрицательная величина. Такое значение не всегда отображается, так как оно находится в зависимости от потенциала черного металлического щупа, который подключен к разъему СОМ. Минус на ЖК-дисплее появится, если проводник черного цвета имеет положительный потенциал. Это, в свою очередь, будет означать, то перепутана полярность.

Нередко во время электромонтажных или ремонтных работ нужно определить принадлежность каждой жилы проводки. Другими словами, необходимо выяснить, какой из проводников является нулем и фазой. Для решения такой задачи одним щупом нужно прикоснуться к любой заземленной поверхности. Это может быть металлический трубопровод, отопительная батарея, заземляющий проводник и так далее. Другим же щупом нужно будет по очереди касаться каждой жилы проводки, в которой необходимо найти фазный проводник. Если произойдет соприкосновение с фазой, тогда на ЖК-дисплее отобразится значение в интервале от 220 В до 240 В.

На заметку! Когда поблизости отсутствуют заземленные поверхности из металла, то в этом случае берут в руку один из щупов, а другим по очереди касаются жил кабеля. При нахождении фазы на приборе отобразится напряжение от 60 В до 240 В. На конкретное значение влияет обувь человека, а также поверхность, на которой он находится.

Модель DT 830B отличается высоким собственным сопротивлением. Поэтому проверяющему человеку не нужно опасаться, что его может поразить электроток. Важно не прикасаться к неизолированным частям щупов, когда осуществляется поиск фазного проводника. Во время осуществления данной проверки необходимо соблюдать полную осторожность и быть максимально внимательным.

Опытные электрики знают, что электрический ток протекает исключительно по замкнутым проводникам. Из-за этого для измерения его силы необходимо, чтобы одна из жил такого контура была разомкнута. Затем, используя щупы мультиметра, образуют замкнутую электрическую линию. Если замерять напряжение в режиме определения электротока, тогда возникнет короткое замыкание, из-за которого измерительное устройство сломается. У мультиметра внутреннее сопротивление равно нулю.

Перед тем как осуществлять измерение величины силы электрического тока, необходимо правильно определить его тип. Ведь в проводнике может протекать переменный или постоянный электроток. Если ошибиться, тогда не возникнет критической ситуации. В этом случае мультиметр просто не будет ничего показывать.

Когда выполняется установка металлических щупов в электроцепь, обязательно должна быть эта линия обесточена. Кроме того, перед началом работ необходимо внимательно изучить маркировку на щупах. Она позволит понять, сколько времени нужно выдерживать на максимальном токе. В большинстве случаев такой период длится до 10 секунд. Если удерживать дольше, тогда проводка начнет разогреваться. В результате произойдет оплавление ее изоляционной оболочки.

Читайте также:
Как мультиметром проверить напряжение в сети 220 В – устройство, виды мультиметра, измерение параметров сети, техника безопасности

Коротко о главном

Тестер DT 830B – это один из самых популярных универсальных многофункциональных мультиметров или вольт-ампер-омметров. Измерительный прибор применяется как в быту, так и профессионалами. В его комплект входит 2 щупа. Он работает от батарейки Крона 9 В. Данный мультиметр продается по невысокой цене, имеет компактные размеры, способен выполнять большинство необходимых замеров. Однако он не позволяет определять температуру при помощи щупа-термопары, измерять переменный электроток, тестировать батарейку. В устройстве еще отсутствует зуммер и защита во время замера тока значением 10 А.

Этот тестер имеет ЖК-дисплей разрядностью 3,5, весит 137 г, измеряет переменное напряжение не более 1 кВт, наибольшее сопротивление 200 кОм, постоянную силу тока максимум 10 А, работает при температуре от 0 до +40 ℃. Данный мультиметр может работать в режиме DCV, DCA, ACV, hFE. Еще имеется возможность выбрать с помощью центрального переключателя сектор ОМ и Диод.

При измерении напряжения в домашней электросети красный щуп подключается к разъему VΩmA, а черный – к СОМ. При этом селектор устанавливается на 750 В в секторе ACV. Мультиметр также позволяет определить фазный проводник в электропроводке. При измерении величины силы тока одна из жил проводки должна быть разомкнута. Электроцепь замкнется после прикосновения к ней щупов. Сопротивление же может быть измерено в диапазоне от 200 до 2000000 Ом.
