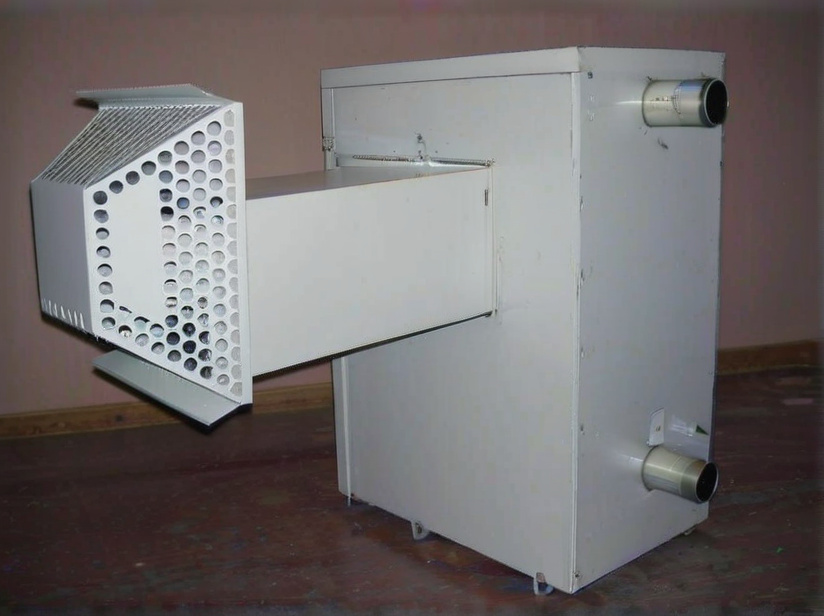

Что такое парапетный газовый котел

Индивидуальное отопление – чаще единственный вариант в частных домах. Чтобы его организовать, надо установить котел, радиаторы отопления и провести трубную обвязку. При этом надо правильно выбрать именно котел по многим показателям, характеристикам и факторам. Оптимально, если он будет газовый, потому что голубое топливо – дешевле остальных видов. Во-вторых, сегодня большой популярностью пользуются нагреватели с закрытой камерой сгорания, которые не нарушают воздухообмен дома. Одна из таких моделей – парапетный газовый котел: что это такое, чем отличается от других видов, в чем его преимущества, расскажем дальше в статье.

Источник dpkgroup.ru

Особенности парапетного котла

Главная особенность – закрытая камера сгорания топлива. То есть воздух, который поддерживает горение газа, поступает не из помещения, где котел установлен, а с улицы. Для этого в конструкции парапетного оборудования входит коаксиальный дымоход. Это труба в трубе: через внутреннюю из котла удаляются продукты сгорания топлива, между трубами в камеру сгорания с улицы поступает воздух, который поддерживает горение.

Все парапетные котлы – напольные. Поэтому их устанавливают около стены, через которую горизонтально выводится коаксиальный дымоход. Надо сказать, что многие напольные газовые модели тоже оснащаются коаксиальным способом удаления продуктов сгорания газа. Но практически все они являются энергозависимыми. То есть для интенсивного удаления в их конструкцию устанавливается вентилятор или похожее на него устройство.

В парапетных ничего нет. Но у них дымоход с большим диаметром – 220-240 мм, при стандартном, который устанавливается на обычных газовых котлах, 100-110 мм. Это дает возможность естественным путем проводить удаление и создавать требуемый приток свежего воздуха.

Источник tverdotop-kotel.ru

Конструкция парапетного котла

Все парапетные модели одинаковы. Отличия есть, но в основном они касаются габаритов, размеров и формы топки и теплообменника. Кстати, последний – это основной блок котла, который составляет 70% от общей стоимости оборудования.

Конструктивно теплообменник – это большое количество труб из нержавеющей стали, через которые проходят сильно нагретые продукты сгорания. Между трубами протекает вода, которая от них нагревается. В некоторых моделях теплообменник представляет собой пакет из множества пластин. Теплообменный блок очень надежный, легко выдерживает высокие температуры, даже. Если внутри теплоноситель не в полном объеме.

В двухконтурных парапетных котлах дополнительно к стандартному теплообменнику добавляется второй в виде змеевика, изготовленного из медной трубы. Его задача – обеспечить горячей водой систему ГВС. Он не зависит от отопительного контура, что позволяет в неотопительный сезон организовать горячее водоснабжение дома.

Источник tsk-service.ru

Медный теплообменник нагревает воду намного быстрее, чем конструкции турбированного типа. Причина – особенное расположение змеевика. Он нагревается от продуктов сгорания газа, а не от теплоносителя системы отопления.

Внимание! В двухконтурных парапетных газовых котлах вода для ГВС нагревается до +65С, что контролируется автоматикой. Это большой плюс. Такая температура не станет причиной ожогов, коробления медных трубок, их деформации, прогара.

Смотрите также:
Каталог компаний, что специализируются на комплексном монтаже внутренних инженерных систем

Как происходит приток воздуха

В конструкции парапетного котла есть несколько каналов, по которым на горелку подает воздух. При этом его часть охлаждает топку, потому что она не теплоизолированная. Нагретый таким способом воздух попадает на горелку, что приводит к более эффективному сгоранию природного газа. При этом часть корпуса самого котла, который выполнен из штампованных стальных листов, нагревается и отдает тепло в помещение.

Схема подачи воздуха универсальная, она помогает снизить тепловые потери и увеличить коэффициент полезного действия самого оборудования.

Сегодня все чаще производители утепляют топку, чтобы улучшить работу горелки, что не всегда соответствует действительности. Единственное, что можно сказать точно – что утеплитель будет выполнять защитные функции, если теплообменник вдруг прогорел.

Источник newsaler.ru

Автоматика парапетного котла

В большинстве моделей парапетных котлов устанавливается несложная автоматика, которая контролирует работу горелки. Это ручного типа приборы, с помощью которых поворотным тумблером производится регулировка и наладка. Работает такое устройство автономно и не подключается к источникам питания.

Работает ручная автоматика в следующей последовательности.

• На тумблере есть шкала температурных режимов, один из которых надо выставить.
• Наружный температурный датчик будет отслеживать температуру в доме.
• Как только последняя дойдет до заданного значения, автоматика отключит подачу газа на горелку.
• Температура упадет ниже выставленной тумблером, подача газа восстанавливается.

В более дорогих моделях парапетных котлов устанавливается электронная автоматика. В ее состав дополнительно входят различные датчики: температуры, тяги, потока воды и прочие. Это дает возможность контролировать не только температуру теплоносителя, а соответственно и всей отопительной сети, но и технологические процессы, происходящие внутри котла. Например, если упала тяга, то подача газа перекрывается. То же самое, если снизилась скорость теплоносителя, отчего отопительный агрегат может закипеть.

Источник stroy-podskazka.ru

Внимание! Нельзя говорить, что электронная автоматика надежнее ручной. Но у нее есть несколько преимуществ, которые влияют на безопасность эксплуатации нагревательного оборудования.

Читайте также:
Котёл АГВ-120: устройство, технические характеристики и неисправности

Функционирование парапетного оборудования

Почти во всех моделях парапетных котлов установлены две горелки:

• основная, которая поддерживает температурный режим котла;
• запальная, которая прогревает топку перед включением первой.

Суть в том, что при включении внутри топки слишком мало воздуха, чтобы поддерживать горение большой горелки. Поэтому сначала включается запальная, с помощью которой разгоняется тяга. Если в котле установлена электронная автоматика, то датчик тяги отслеживает скорость и давление движения продуктов сгорания топлива. Как только оба параметра выйдут на нормативное значение, датчик срабатывает, открывая подачу газа на основную горелку.

Запальная горелка может быть включена постоянно – такой режим называется дежурным. Обычно им пользуются, когда в холодное время года надо оставить дом без присмотра на несколько дней. При этом отопления находится в слабо работающем состоянии. То есть температура внутри комнат и помещения падает до +10°C, но сама отопительная сеть остается теплой – не ниже +15°C.

Источник st-montaj.ru

Достоинства и недостатки

Главное преимущество – закрытая камера сгорания топлива, которая обеспечивает стопроцентную безопасность отопительного оборудования. В остальном, чтобы обозначить плюсы и минусы парапетного котла, надо провести сравнение с другими напольными газовыми агрегатами.

• Коаксиальный дымоход, который уже входит в стоимость парапетного котла. В других разновидностях его придется покупать отдельно.
• Компактные размеры. Парапетный почти в два раза меньше обычного напольного, даже если у них одинаковая мощность.
• Экономичный расход газа за счет закрытой топки.

Недостаток один – небольшая мощность, максимальное значение которой не превышает 16 кВт. Поэтому парапетные котлы в основном устанавливают в домах небольшой площади. Увеличить мощность агрегата несложно, но это приведет к увеличению диаметра коаксиального дымохода, эффективная работа которого просто упадет.

Источник tg-market.ru

У парапетных котлов есть еще один минус – если его неправильно установить в плане правильного выбора места, то велика вероятность, что лобовой ветер задует пламя на горелке через дымоход. Поэтому производители на выходную трубу устанавливают защитный кожух. Даже если в этом случае задувание происходит, нужно вызвать мастера из сервисного центра и найти конкретную причину этой нештатной ситуации.

Нередко защитные кожухи зимой обмерзает. Проблема решается просто – обмотать его греющим кабелем.

Читайте также:
Коаксиальный дымоход: принцип работы, виды, монтаж, нормы установки

Правила установки парапетного котла

При монтаже парапетного котла нужно строго следовать инструкции от производителя. Основной и самый трудоемкий этап установки – сверление стены под дымоход, которое производится алмазной коронкой диаметром, чуть больше диаметра вставляемой в стену трубы. Сверление строго горизонтально.

Внимание! Проделывать отверстие в стене можно любым удобным способом, используя разные строительные инструменты.

Источник ytimg.com

Далее в следующей последовательности.

• Внутреннюю трубу крепят к котлу двумя винтами или болтовым соединением.
• В месте присоединение внешней трубы к котлу вставляется шнур, который будет обеспечивать герметичность стыка. Это паз, сформированный двумя обечайками, именно между ними шнур и вставляется.
• В подготовленный паз вставляется внешняя труба дымохода. Она так же, как и внутренняя, крепится к котлу винтами или болтами. Для этого есть специальные места для крепежей.
• Котел пододвигается к стене и дымоход вставляется в проделанное отверстие.
• Парапетный котел выставляется по горизонтали и вертикали с помощью строительного уровня.
• С улицы пространство между дымоходом и плоскостями просверленного в стене отверстия заполняется утеплителем – лучше использовать стекловату. Края отверстия заштукатуриваются.
• На дымоход надевается защитный кожух.
• Подключение парапетного котла к системе отопления через патрубки с резьбой и к газовой трубе через гибкую вставку.

Внимание! Устанавливать парапетный котел надо от окна на расстоянии минимум полметра.

Рекомендуется первое подключение проводить при участии инспектора газовой службы, который в паспорте изделия сделает отметку или оформит акт о приемке оборудования ввода его в эксплуатацию. Если этого не учитывать, то производитель не примет котел на гарантийное бесплатное обслуживание.

Читайте также:
Как выбрать газовый котёл для частного дома – разновидности и особенности

Коротко о главном

Парапетные котлы, не очень популярные среди частных застройщиков, могут посоперничать с другими моделями своей экономичностью в плане потребления топлива. И это не единственное достоинство агрегата. Главное – правильно выбрать оборудование по мощности и грамотно провести установку с учетом требований производителя.
