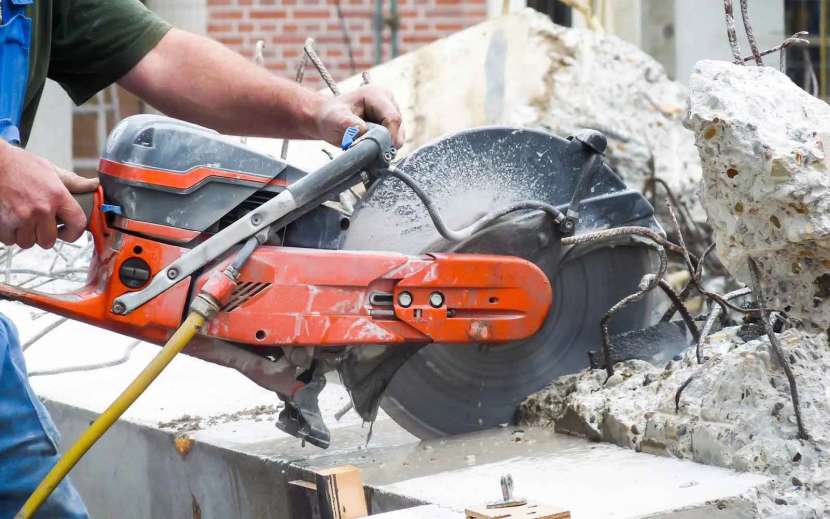

Алмазная резка и бурение бетона – современные технологии без пыли + цены

При возведении дома или в ходе ремонтных работ нередко приходится проделывать в бетонной стене, перекрытии или фундаменте пазы, вырезы и отверстия. Раньше в таких случаях применялся обычный пневмо- или электроинструмент, из-за чего процедура выходила длительной, нудной, шумной, грязной и пыльной. Сегодня для этой цели применяется скоростная и чистая технология – алмазная резка и бурение бетона. О том, что собой представляет эта технология, где и как применяется, какое оборудование для него есть, рассказано в этом обзоре.

Источник savastroy.ru

Алмазная резка – суть технологии, виды методов, назначение, плюсы и минусы

Раскрой твердого материала (бетона, железобетона, камня, кирпича) инструментом, режущая часть которого содержит алмазное напыление или мелкие сегменты, называется алмазной резкой. Суть процесса с технической стороны мало чем отличается от обычной резки.

Однако в этой технологии применяется совершенно иной режущий материал. Алмаз известен своей высокой прочностью, твердостью и абразивной способностью.

В отличие от традиционного механического реза, алмазная резка позволяет достаточно тонко и точно распиливать заготовку. При этом такие воздействия на окружающую среду, как вибрация и образование пыли, практически не проявляются.

Благодаря этому структура изделия остается нетронутой, в ней не возникают трещины и деформации. Материал сохраняет прочностные и эстетические свойства – чего нельзя гарантировать после применения грубого отбойника или перфоратора.

Источник almazorezservice.ru

Алмазная резка бывает 2 видов:

• Сухая. Обработка бетона происходит с воздушным охлаждением. Из-за этого скорость реза замедляется, так как требуется периодическая остановка для остывания инструмента. К тому же возникает мелкая бетонная дисперсия в воздухе и быстрее изнашивается режущая кромка. Применяется в мелких работах или когда нет возможности подачи воды в зону контакта.
• Мокрая. Место взаимодействия режущей части инструмента с бетоном охлаждается водой. Преимущества способа в том, что резка происходит значительно быстрее, чем в вышеприведенном случае. Кроме того, в ходе распила не образуется пыль. Техника подходит для жилых помещений, а также объемных работ на производстве и когда требуется соблюдение экологических норм.

Резка с помощью инструментов, оснащенных режущей частью с алмазным абразивом, находит широкое применение в строительстве – от частных домов до промышленных объектов.

Источник komiinform.ru

Назначение

Грамотное определение глубины реза, типа бетона, оборудования и соответствующей ему оснастки и прочих сопутствующих параметров позволяет применить технологию в следующем ряде операций:

• Удаление межкомнатных перегородок, создание прорубов под межэтажную лестницу в перекрытии в ходе перепланировки жилища.
• Формирование проемов и ниш нестандартной формы в стенах и перегородках.
• Создание новых дверных и оконных проемов.
• Вырезка ниш в стенах под шкафы, технику, сейфы, декоративные элементы.
• Срезка балконных и подоконных блоков.
• Доработка форм и поверхностей после работы грубого оборудования.
• Демонтаж конструкций.
• Формирование штроб и отверстий для прокладки коммуникаций.

Совет! Прежде чем начать резку, предупредите соседей и домочадцев. Так как звуковое воздействие в ходе работы оборудования над бетонными конструкциями выходит далеко за рамки помещения.

Источник almteh.ru

Плюсы и минусы

Алмазная резка по бетону, прежде всего, характеризуется высокой скоростью, производительностью и точностью. Если же проводить сравнение такого оборудования с аналогами – кувалдой или молотком с зубилом, отбойником и перфоратором, выявляется следующий ряд преимуществ:

• Отсутствие динамической нагрузки. Безударная технология способствует снижению до минимума вибраций и шума – не выше 2,5 м/с² и 85 Дб, соответственно.
• Гладкая поверхность. Шероховатость места среза настолько низка, что не требует финишной шлифовки. Благодаря этому сразу после резки можно устанавливать технику, оконную раму или дверной короб, клеить обои и проч.
• Максимальная точность. Отклонение от вертикали, горизонтали и заданного угла не превышает десятых долей градуса.
• Минимальное загрязнение окружающей среды. Сухая резка, как правило, выполняется с подключенным пылесосом, а мокрая сама по себе не образует пыли. Поэтому полы, стены и предметы не загрязняются.

Источник antibeton-st.ru

• Универсальность применения. Технология подходит как для горизонтальной, так и вертикальной обработки. Используется для разных типов конструкций – пола, фундамента, стен, потолка, колонн, окон и других проемов. Также и по типу материала – для бетона, железобетона, кирпича, камня, гранита и т. д.
• Сохранность структуры. Даже в месте непосредственного контакта после обработки нет признаков разрушений – трещин, сколов и прочих деформаций.
• Быстрота настроек и наладки оборудования. Не требуется специальная подготовка и настройка инструментов.
• Безопасность. Соблюдение правил работы исключает разлет бетонных частиц, заклинивание и поломку прибора.

Наряду с плюсами у алмазной резки есть и некоторые минусы. Это в первую очередь высокая стоимость оборудования и расходных материалов к нему. Кроме того, большая часть операций доступна только специалистам.

Технология алмазной резки позволяет достаточно точно, быстро и чисто проделать прорезь в любой бетонной конструкции. Однако при выборе оборудования и его параметров следует учесть требования к структурной надежности сооружения. Это особенно важно для неармированной модификации бетона.

Источник hilti.com

Выбор оборудования

Для каждого случая подбирается оборудование, соответствующее условиям применения. Например, для пропила в тонкой межкомнатной перегородке достаточно ручного резчика, а для капитальной стены понадобится стенорезный агрегат или канатная машина.

При выборе инструмента для алмазной резки бетона должен учитываться такой ряд критериев:

• Тип и особенности структуры материала. Если придется резать железобетон или кирпичную кладку с армопоясом, предпочтение следует отдавать расходникам с повышенной износостойкостью. Поверхностное содержание алмазов должно быть максимальным, а в состав основы должны входить твердосплавные компоненты.
• Размеры обрабатываемой области. Чем глубже пропил, тем более мощное должно использоваться оборудование.
• Необходимое качество поверхности. Если требуется добиться максимальной гладкости, следует подбирать инструмент с максимальной скоростью вращения режущей кромки.

Источник hilti.kz

• Требования к охлаждению. Чем глубже и шире рез, жестче материал, мощнее оборудование и чем дольше оно работает, тем более необходимым становится охлаждение области контакта. Благодаря подаче воды снижается износ оборудования, не перегревается материал и не образуется пыль.
• Соответствие нормам безопасности. Применяемое оборудование должно обеспечивать безопасность мастера. Для этого установка оснащается элементами защиты, системой аварийного отключения и т. п. Кроме того, сам инструмент и расходники должны быть качественными.

Обратите внимание! При использовании для резки бетона болгарок, бензопил и штроборезов применяются диски, коронки и канаты с алмазным абразивом, для бензопил и бензорезов цепи с алмазными элементами.

Смотрите также:
Каталог компаний, что специализируются на реконструкции и перестройке домов

Оборудование

Резка бетона при малой работе и небольшой толщине конструкции выполняется вручную болгаркой или пилой, при объемных задачах с применение стенорезной или канатной машины. В их устройстве и применении есть определенные особенности.

Ручные инструменты

Чаще всего для ручного раскроя бетонных конструкций применяется УШМ или болгарка. Применение имеет такой ряд особенностей:

• Глубина реза не более 140 мм.

Источник gorizontbeton.ru

• Из-за необходимости удерживать инструмент в руках, мастер должен периодически отдыхать.
• Требуется часто останавливать резку, чтобы охладить диск.

Преимущество УШМ заключается в компактности и мобильности, что позволяет пилить в стесненных обстоятельствах.

К ручным инструментам также относятся пилы для легких материалов – силиката, пено- и газобетона. Прибор способен распилить конструкцию на глубину до 40 см.

Стенорез

Стационарный агрегат, применяется для быстрой резки каменных, кирпичных и железобетонных конструкций. Толщина реза достигает 730 мм.

Состоит машина из следующих частей:

• Корпус на передвижной платформе.
• Рельсы, устанавливаемые как в горизонтальной, так и вертикальной плоскости.
• Привод, передающий вращение на режущий диск диаметром до 150 см.
• Модуль управления.

Применение стенореза – удел профессионалов. Ввиду необходимости обучения и высокой стоимости, домашнему мастеру такой агрегат недоступен.

Источник ezalmaz.ru

Канатная машина

Рабочим инструментом агрегата выступает специальный трос с надетыми на него втулками с алмазным абразивным материалом на поверхности. Главное отличие машины от вышеприведенных устройств – неограниченные параметры реза.

Так, при предельном значении рабочего троса, достигающего в длину 60 м, ширина прорези может достигать 25 м. Это открывает широкие возможности при строительстве массивных сооружений из бетона – мостов, опор, виадуков и проч.

В быту, как правило, используется болгарка с алмазными дисками. Однако если нет возможности подключиться к электросетям, можно использовать бензопилу со специальной цепью.

Создание проема в стене: этапы работ

Зачастую с помощью технологии алмазной резки требуется выпилить оконный или дверной проем в бетонной стене или убрать внутреннюю перегородку. Операция выполняется по следующему алгоритму:

• Выполняется разметка на конструкции, наносятся линии реза.
• Подбирается необходимое оборудование и расходные инструменты в соответствии с условиями применения – толщины материала, скорости, объема.
• Проверяется исправность оборудования.

Источник at-millenium.ru

• Поверхность смачивается, начинается распил.
• При необходимости в зону реза вводится вода.

Рекомендация! Чтобы распил бетонной стены прошел быстро, безопасно и легко, рекомендуется применять резку фрагментами, а не целиком.

Из-за вырезки больших участков конструкция может потерять несущую способность. Поэтому, чтобы избежать обрушения стены, следует усилить проем металлическим профилем.

Для этого требуется установить вертикальные стойки из уголка или швеллера по обе стороны вырезанной области. Затем связать их между собой, и потом добавить горизонтальные перемычки. В завершении элементы нужно приварить друг к другу и стянуть на шпильки.

Стоимость, примеры цен

Итоговая стоимость конкретной работы по алмазной резке определяется многими факторами – общим объемом работ, параметрами реза, особенностями материала конструкции, а также рядом условий на объекте.

Примеры цен алмазной резки:

• Резка бетонного перекрытия толщиной 10 см за 1 погонный метр– 1,2 тыс. руб.
• Вырезка проема размерами 2 х 1 м в бетонной стене толщиной 15 см – 18 тыс. руб.
• Создание оконного проема 1 х 1 м в кирпичной стене толщиной 30 см – 16 тыс. руб.

Источник evrorezka.ru

Стоимость резки также определяется типом применяемого оборудования.

Алмазное бурение – что это такое, виды, плюсы и минусы, назначение

Технология создания ровных отверстий в бетоне, кирпиче и камне с применением алмазного режущего инструмента, называется алмазным бурением. Процедура выполняется с применением специального оборудования, оснащенного коронкой с алмазным абразивом.

Технология основана на колонковом бурении. Обработка выполняется по краям отверстия. По завершении прохода часть бетона – сферическая болванка – извлекается из коронки.

В отличие от традиционных способов проделывания отверстий в бетоне этот метод не создает ударной нагрузки и вибраций. Кроме того, поверхность обработанных краев получается идеально гладкой, а структура материала не повреждается.

К тому же процесс становится безопасным и безвредным, так как в ходе работы практически нет шума, и не образуется пыль.

Источник stroimdoma74.ru

Разновидности

Бурение бетона в рамках рассматриваемого метода бывает 2 видов:

• Сухое.

Воздействие производится без подачи воды в зону контакта режущего инструмента с материалом. Метод характеризуется высокой точностью и применимостью к очень твердым основаниям.

Для отвода высверливаемого вещества из зоны контакта коронка имеет специальные приспособления.

Плюсы:

• Рекомендуются для применения в жилых сооружениях, так как исключается риск заливки водой.
• Возможна быстрая сверловка при оснащении для эффективного удаления пыли.
• Допускается использование вблизи электропроводки и подключенной электротехники.

Минусы проявляются в сильной запыленности, быстром перегреве коронки и ограниченности по глубине реза.

Читайте также:
Горизонтально направленное бурение: преимущества метода и этапы работ

• •Мокрое.

В зону взаимодействия режущего инструмента с бетоном подается вода. Благодаря этому место контакта охлаждается и смачивается, улучшается производительность, снижается нагрузка на оборудование, рабочее место защищается от пыли.

Плюсы:

• Продление срока службы коронки.
• Применимость для сверловки больших и глубоких отверстий.
• Исключение образования пыли.
• Улучшение бурения материалов повышенной твердости.

Источник tildacdn.com

Минусы выражаются в необходимости подачи воды, что бывает проблематично при отсутствии водопровода, а также последующей уборки жидкой грязи на рабочем месте и ограниченности применения оборудования в труднодоступных местах.

Плюсы и минусы

Проделывание отверстий в бетонных, железобетонных, каменных и кирпичных конструкциях технологией алмазного бурения имеет такой ряд преимуществ:

• Создание геометрически точных отверстий диаметром до 100 см и глубиной до 5 м.
• Скорость сверловки до 5-6 см в минуту.
• Идеальная гладкость поверхностей после проходки коронки, не требующая последующей доработки.
• Сравнительная чистота рабочего места в ходе и после работы.
• Исключение рабочего шума и вибраций.
• Возможность углового бурения благодаря анкерному креплению или вакуумному монтажу станка.

У метода есть также следующий ряд недостатков:

• При незначительных нарушениях правил работы высока вероятность повреждения привода и алмазных сегментов режущей части.
• Высокая стоимость расходных материалов, запчастей.
• После сверловки мокрым методом на рабочем месте остаются жидкие отходы.

Источник optes-m.ru

Вообще алмазное бурение с применением специального дорогостоящего оборудования – это удел профессионалов и промышленных компаний.

Назначение

Сверловка с применением профессионального оборудования, оснащенного алмазными коронками, требуется в любой сфере, когда есть необходимость проделывания отверстий в бетоне. Это, прежде всего, такие области:

• Прокладка кабелей и водо-, газо-, теплопровода через стены, фундамент и перекрытия.
• Формирование продухов в цоколе и полуподвальном помещении.
• Создание пазов для монтажа перил на лестничных маршах.
• Вырезание новых оконных и дверных проемов в монолитных стенах.
• Обустройство систем вентиляции и кондиционирования.
• Снятие проб бетона или асфальта.

Обратите внимание! С помощью технологии алмазного бурения появляется возможность бережного ремонта хрупких конструкций, исторически ценных сооружений – без риска повреждения материала.

Источник instrumental.by

Оборудование для алмазного бурения

Для бурения бетона в границах рассматриваемой технологии применяется специальная установка. Состоит она из привода, штатива и режущего инструмента – коронки с алмазными элементами. Диаметр последней варьируется в значительных пределах – от 8 мм до 1,5 м.

Помимо этого, установка может оснащаться различным дополнительным оборудованием – насосом и системой для подачи воды, а также пылесосом для сбора пыли при бурении сухим методом. Также агрегат может оснащаться вакуумным приспособлением. Применяется оно для случаев, когда штатив невозможно закрепить на поверхности обычным анкерным способом.

Оборудование для алмазного бурения различается по нескольким рабочим характеристикам.

Тип привода

По виду мотора агрегаты бывают 3-х видов:

• Электрические. Подключаются к 1 или 3 фазам. Характеризуются стабильностью и высокой точностью, минимальным шумом и вибрацией, возможностью длительной беспрерывной работы. Подходят для объектов с централизованным электроснабжением.

Источник insales-cdn.com

• Бензиновые. В основе используется бензиновый двигатель. Часто именно такие модели оснащаются системой водяного охлаждения коронки. Отличаются большой мощностью и энергонезависимостью. Применяются на открытых местах и там, где нет электричества.
• Гидравлические. Вращение коронки обеспечивается давлением жидкости. Благодаря этому модели характеризуются легкостью, высокой производительностью и мощностью. Подходят для масштабных стройплощадок с доступом к гидроприводному источнику.

При выборе типа привода в первую очередь следует учитывать место применения и требования к мобильности агрегата.

Читайте также:
Как разрушить бетон вручную и какие ещё есть способы его разбить

Мощность

По месту эксплуатации и характеру работ определяется необходимая мощность установки. По этим критериям модели классифицируются на 3 категории:

• Не выше 2 кВт. Подходит для легких и бытовых работ, когда требуется просверлить отверстия небольшого диаметра в кирпиче или обычном бетоне.
• От 3 кВт. Применяется для профессиональной сверловки больших отверстий в железобетоне и камне.
• Свыше 5 кВт. Используется на производстве для глубоких отверстий большого диаметра.

Источник integ.ru.com

Совет! Для деликатных работ с хрупкими материалами важна не столько мощность, сколько стабильность величины оборотов.

Функция микроудара

Для сверловки сверхплотных материалов бурильный агрегат оснащается ударным механизмом. При этом работает он с такой частотой и силой, чтобы разрушался только материал, но не страдала коронка.

Проявляются такие движения в виде мелких вибраций. Для их создания установка имеет отдельный привод. На современных моделях есть функция полного отключения удара и регулировка его силы.

Установка находит применение для сверловки железобетона, гранита, природного камня.

Доступность угловой сверловки

В ходе монтажа систем коммуникаций, различных строительных конструкций и архитектурных элементов нередко требуется сформировать отверстие под углом. Настройка нужного наклона выполняется путем установки станины в заданном направлении.

Для этого у профессиональных моделей есть специальные винтовые механизмы с градуированными шкалами. Надежность крепления на поверхности обеспечивается анкерами.

Коронки

Режущий инструмент бурильной установки, коронка, различается по диаметру на 3 вида:

1. До 50 мм. Применяется на маломощных электрических моделях. Предназначается для электромонтажных работ.

2. До 150 мм. Устанавливается на оборудование мощностью до 3 кВт. Используется для прокладки водопроводных, канализационных и отопительных труб.

3. До 600 мм и больше. Применяется на моделях свыше 3 кВт при установке инженерных систем. Подходит для сверловки армированных конструкций.

По способу фиксации алмазных сегментов к корпусу коронки разделяются на 3 типа. Для каждого из них применяется своя технология, отличающаяся следующими особенностями:

• Пайка серебром. Надежное соединение, подходящее для работы с любыми материалами.
• Сварка лазером. Максимально прочный стык, применимый к сухому и мокрому методу бурения.
• Пайка высокой температурой. Характеризуются повышенной стойкостью к нагрузкам, универсальностью в применении.

На срок службы алмазной коронки влияет такой ряд факторов, как твердость материала, наличие армоэлементов в нем, осевое давление, частота вращения, наличие охлаждения, плавность запуска и остановки и изначальное качество алмазов.

Подготовка и проведение бурения

Перед началом работ определяется подходящий метод бурения – сухой или мокрый. Зависит это, прежде всего, от структуры конструкции, особенностей его поверхности и условий.

Зачастую алмазная сверловка проводится с охлаждением. Исключение составляют случаи, когда нет возможности подачи воды, есть вероятность поражения электрическим током, и при этом нет возможности организации сбора и отвода воды из рабочей области.

После того как метод выбран, начинается подготовка, суть которой сводится к следующему:

• Подбирается коронка заданного диаметра и длины и соответствующее ей по мощности оборудование.
• Наносится разметка на поверхности.
• Оборудование устанавливается и при необходимости закрепляется анкерами. При этом проверяется отсутствие люфта в местах соединений.
• Организуется подвод необходимых коммуникаций – электричества, воды, сбор пыли и т. п.

Далее установка запускается, и начинается непосредственно процесс бурения, в ходе которого строго контролируется такой ряд параметров:

• скорость вращения и подачи коронки;
• глубина и точность прохода;
• стабильность подачи воды;
• непрерывность сбора пыли.

Когда коронка достигнет заданной глубины или пройдет всю толщину стены или перекрытия, установка выключается, рабочий инструмент вынимается и очищается. После этого проверяется результат.

Стоимость, примеры цен

Стоимость процедуры алмазного сверления определяется характеристиками отверстия – диаметром и глубиной, а также типом материала, условиями и требованиями заказчика.

Примеры цен алмазного бурения:

• Отверстие 100 мм в железобетоне – 26 руб. за 1 см.
• Отверстие 300 мм в бетоне – 58 руб. за 1 см.
• Отверстие 500 мм в кирпичной кладке – 112 руб. за 1 см.

Обратите внимание! Чем больше диаметр отверстия и плотнее материал, тем дороже стоимость алмазного бурения.

Читайте также:
Как просверлить отверстие в бетоне – простая инструкция и советы мастеров

Коротко о главном

Алмазная резка и бурение бетона дает возможность быстро, чисто и идеально гладко проделать в стене, полу или потолке проем или отверстие заданного размера. Процедура может выполняться с подачей воды в зону обработки и без нее.

Для работы применяется ручное или профессиональное стационарное оборудование. Для резки используются диски, цепи, канаты, для бурения – коронка. Режущая часть инструмента включает алмазные абразивы.

Оборудование подбирается по мощности, типу привода, исходя из типа материала и его особенностей, параметров реза или отверстия, условий на объекте и требований заказчика.
