Содержание

Балка – это, в строительстве, не только опора настилов для полов и межэтажных перекрытий, но и элемент, выполняющий функции скрепления всей конструкции строения, придания ей необходимой жёсткости. В перечне применяемых в строительстве материалов и изделий можно найти много возможных вариантов для изготовления балок перекрытий. Но к основным и наиболее часто применяемым видам несущих балок относят металлические, железобетонные и деревянные.

расчет балок перекрытия из дерева калькулятор

Деревянные балки перекрытия

Деревянные балки перекрытия

Балки перекрытия из дерева должны соответствовать таким требованиям, как прочность, жесткость, пожарная безопасность. Расчет балки производится в зависимости от выбранного материала.

Балка - это ключевой фрагмент перекрытия, назначение которого – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

расчет деревянной балки

Балки перекрытия для монтажа пола в доме

Преимущества балок из древесины:

  • низкая трудоёмкость при монтаже в сравнении с металлическими или железобетонными аналогами;

  • доступность цен на материалы из древесины;

  • быстрый монтаж без применения дорогостоящих механизмов и инструментов;

  • эстетичный внешний вид;

  • малый вес;

  • ремонтопригодность.

Недостатки балок из древесины:

  • без специальной защитной пропитки горючи;

  • низкая прочность по сравнению с железобетонными или металлическими балками;

  • подвержены воздействию влаги, грибка и живых организмов;

  • могут деформироваться от перепадов температур.

клееные деревянные балки перекрытия

Образцы деревянных балок для межэтажных перекрытий

Виды деревянных балок перекрытий

Деревянные балки перекрытия классифицируют по типу сечения, материалу и размерам.

Длина балок перекрытия зависит от расстояния между стенами. К этой величине нужно прибавить запас для опирания на стену — обычно добавляют 200—250 мм с каждой стороны..

По сечению деревянные балки делят на следующие типы:

  • квадратные;

  • прямоугольные;

  • двутавровые;

  • круглые или овальные.

Квадратное сечение балки считается самым невыгодным, поскольку оно меньше всех подогнано под эпюру усилий в элементе.

Для справки! Эпюры усилий - графическое отображение изменение внутренних усилий по всей длине бруса. Применяются при расчетах допустимых нагрузок.

Наиболее оптимальным вариантом при выборе деревянных перекрытий являются балки с прямоугольным сечением, при этом их короткую сторону располагают горизонтально, а длинную – вертикально, поскольку на прочность лучше влияет увеличение высоты, чем ширины.

расчет балок перекрытия

Балки перекрытия прямоугольного сечения

Двутавровое сечение балки перекрытия представляет собой уширенные элементы в нижней и верхней частях, а в середине уменьшенное до максимально возможных размеров. Этот вариант сечения существенно сокращает расход древесины и позволяет рационально ее использовать.

Двутавровые деревянные балки купить будет не так просто, поскольку они отличаются сложной технологией изготовления. По этой же причине их в строительстве можно встретить редко.

расчет балок перекрытия из дерева калькулятор

Двутавровые балки перекрытия

Деревянные балки круглого или овального сечения используются, как правило, для устройства чердачных перекрытий. В зависимости от диаметра, круглые балки имеют высокую устойчивость на изгиб. Кроме того, обязательно надо учитывать, что балки перекрытия деревянные, размеры имеют достаточно ограниченные. Их максимальная длина составляет 7,5 п. м.

По материалу деревянные балки перекрытия классифицируют на следующие виды:

  • из цельного бруса или доски;

  • из клееного бруса.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Использование досок и цельного бруса в балочной конструкции

Обычная доска или цельный брус могут быть длиной не более чем на 4–6 м, а это почти в два раза меньше расстояния, с которым справляется клееный брус.

Строители часто изготавливают балки из скреплённых между собой досок сразу на объекте. По качеству и прочности они могут намного превосходить цельную балочную конструкцию. Кроме того, можно варьировать толщину балок количеством стягиваемых между собой досок.

Соединения выполняются при помощи болтов с гайками и резиновыми или пластиковыми шайбами. Они предотвратят попадание на металлический крепёж влаги и последующей коррозии и не дадут гайке врезаться в древесину при затягивании.

расчет деревянной балки

Цельный брус

Клееный брус

Если нужно повысить длину или прочность цельных балок, то их скрепляют между собой и обычно это делается вручную при монтаже перекрытий. Клееный брус изначально состоит из нескольких еще на предприятии склеенных между собой брусков. Толщина клееного бруса задаётся количеством слоёв склеиваемого под прессом материала. Таким способом древесине придаются дополнительные прочностные качества, балка из клеенного бруса может быть длиной до 12 метров.

Все качества древесины после склеивания брус сохраняет, то есть прекрасно гвоздится, пилится, режется. Вот только стоят клееные деревянные балки перекрытия гораздо дороже, поэтому перед тем, как остановить на них свой выбор, надо задуматься - оправдывает ли цель средства. Часто такая разновидность балок используется для создания арочного перекрытия.

клееные деревянные балки перекрытия

Клееный брус

Древесина для изготовления балок перекрытия

Для несущих балок перекрытий небольших домов и строений используется в подавляющем большинстве случаев древесина хвойных деревьев.

Но категорически отвергать использование местных пород древесины не стоит. Издавна в степных районах, где хвойных деревьев нет, применяются дуб, акация, клён. Главным требованием к ним является влажность с оптимальными показателями 12–14 %.

В чердачных перекрытиях, где всегда по определению должно быть сухо и обеспечена циркуляция воздуха, балки из древесины местных пород с годами становятся лишь прочнее, по рабочим характеристикам не уступая металлическим балкам.

расчет балок перекрытия

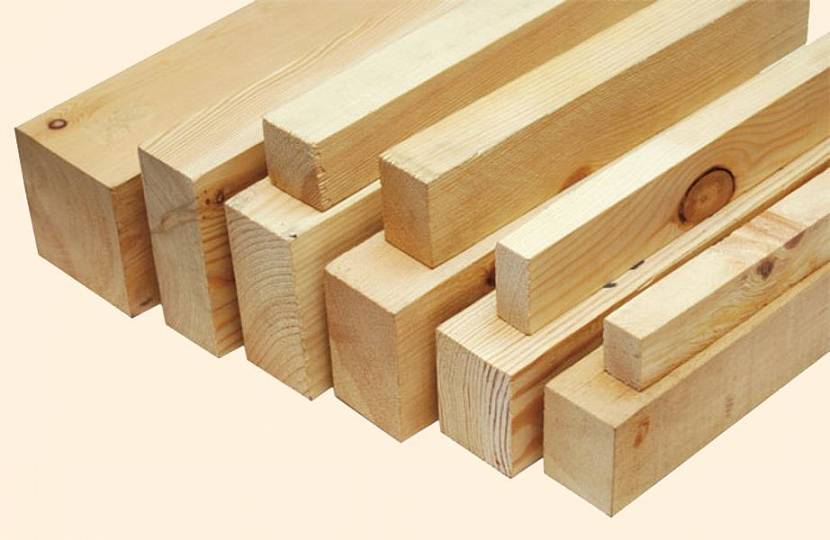

Брус из хвойных пород древесины
Это может быть интересно! В статье по следующей ссылке читайте про кровлю для крыши.

О качестве и прочности деревянных балок перекрытия

Проектировщики в расчётах балок перекрытия закладывают стройматериалы с заданными характеристиками и нормами эксплуатации, опираясь на законы прикладной механики и сопромата. Зная это, возникает вопрос: как обходились без этих знаний строители индивидуальных домов лет сто назад? При этом построенные ими дома здравствуют и поныне.

Объяснение простое: они оставляли намного больший запас прочности используемым материалам. Чуть позже, советские ГОСТы сознательно рассчитывались и утверждались с большими, иногда до 100% запасами прочности. Это неэкономно, иногда громоздко и вычурно, но надёжность была в приоритете, и всегда останется важнейшим показателем в строительстве. Сегодня подобная практика заменяется точным расчетом деревянной балки - это позволяет не переплачивать за излишнюю, невостребованную прочность.

расчет балок перекрытия из дерева калькулятор

Несущие двутавровые балки перекрытий

Сравнение со старыми способами выглядело бы неуместно в описании балок перекрытий, если бы не одно обстоятельство.

Покупая на рынке брус или балку определённого размера, с предварительно рассчитанными характеристиками, частный застройщик без большого опыта зачастую приобретает не тот материал, который гарантирует надёжность.

расчет деревянной балки

Балки перекрытия

Множество на первый взгляд незначительных нюансов могут свести на нет все расчёты:

  • большая влажность;

  • безответственное хранение;

  • скрытые дефекты;

  • пересортица;

  • плохие линейные геометрические параметры;

  • заранее обусловленные болезни древесины.

Вывод и выход здесь один: рынок всегда попытается обмануть начинающего строителя, поэтому лучший способ сэкономить - это доверить работу профессионалу.

клееные деревянные балки перекрытия

Установка балок перекрытия

Основные исходные положения для расчёта размеров

Перед началом монтажа деревянных балок следует их обрезать до необходимых размеров либо провести сращивание.

Торцы балок заглубляются в стены как минимум на 15 см, с заделкой или без неё.

Толщина несущих стен здания обычно не менее одного кирпича, или 25 см, при использовании стеновых блоков – 20 см. Это означает, что опирающиеся на стены торцы балок будут защищены от внешнего атмосферного воздействия.

Для клееной балки можно уменьшить запуск в стены до 10 см. В крайнем случае, балки могут заходить на глубину 7 см, но материал используемого бруса должен быть самого хорошего качества.

Видео описание

Подробнее о том, как произвести расчет деревянных балок перекрытий, смотрите на видео:

Это может быть интересно! В статье по следующей ссылке читайте про стропильную систему двухскатной крыши.

Прогоны, пролёты, шаг, анкеровка: 10 основных понятий и условий монтажа

  • Балки перекрытий являются несущим элементом, это основа прочности всего сооружения.

  • Схема балок с пролётом (длиной балки) 6 м и менее предполагает нагрузку от веса заполнения между балок и пола.

  • Балки укладываются в направлении, параллельном меньшей стороне пролёта. Расстояние между балками, называемое шагом, зависит от материала и сечения.

  • Шаг балок в зависимости от их вида: дощатые – от 60 до 80 см; из бруса – от 60 до 100 см; из бревна и клееного бруса – от 60 до 120 см.

  • Пролёты более 6 м перекрываются балками (прогонами) с крупным сечением.

расчет балок перекрытия

Установка балки перекрытия
  • Сечение деревянных балок определяется расчётом, на практике его высота находится в диапазоне 4–5% от длины пролёта.

  • Для скрепления стен и перекрытий концы балок либо анкеруют в стены, либо применяют стальные связи.

  • Возможен шаг анкеров через одну балку, но не реже.

  • В помещениях с высокой влажностью балки потолка должны оставаться открытыми.

  • Для устройства полов по балкам укладываются дощатые либо из бруса лаги, к ним прибиваются доски пола.

расчет балок перекрытия из дерева калькулятор

Для расчета нужно знать расстояние между балками, ширину пролета и нагрузку на конструкцию

Как рассчитать

Чтобы произвести расчет балок перекрытия из дерева, калькулятор онлайн требуется не всегда. Достаточно знать несколько формул и следующие данные:

  • длину деревянной балки перекрытия (расстояние между несущими стенами);

  • расстояние между балками (их шаг);

  • нагрузку на конструкцию.

Расчет балок перекрытия позволит не сомневаться в жесткости и прочности конструкции, определит максимальную длину, допустимую при том или ином сечении.

Видео описание

Почему лопнула балка перекрытия, смотрите на видео:

Для того чтобы узнать нагрузку на конструкцию, необходимо сложить переменное значение и постоянное. Последнее включает в себя предварительную массу самих балок, утепление, подшивку потолка, черновой и чистовой пол. К временной относится масса мебели и людей – примерно 150кг/м2 – согласно нормативным документам жилых помещений.

Для чердака значение временной нагрузки может быть меньшим, но лучше не рисковать, и при расчетах использовать такую же. Так вы обеспечите определенный запас прочности и в будущем при желании сможете оборудовать мансарду в чердачном помещении без реконструкции несущих элементов.

Расчет деревянной балки производят по таким формулам:

  • Mmax = (q*l2)/8;

  • Wтреб = Мmax/130.

q — это нагрузка на кв. м перекрытия, включающая массу конструкций и 150 кг полезного значения. Указанные величины нужно умножить на расстояние между балками, поскольку для вычислений нужно нагружение на погонный метр, а изначально величина рассчитана на квадратный.

l2 — расстояние между несущими стенами, на которые опирается прогон, взятое в квадрате.

Зная Wтреб, можно подобрать сечение перекрытия. W = b*h2/6. Зная W, составляется уравнение с одной неизвестной. Здесь достаточно лишь задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Это важно! Несмотря на кажущуюся простоту расчетов, лучше не доверять их людям без профильного образования, так как цена ошибки может быть очень высокой.

расчет деревянной балки

Схема монтажа балок перекрытий

Балки металлические: традиционная надёжность

Когда у застройщика возникает возможность и запрос на более амбициозное и габаритное строительство, он применяет металлические балки перекрытия различного сечения: уголок с разными размерами полок, швеллер, тавр, двутавр. Если исключить возможность коррозии металла, то по прочности таким балкам нет замены. Но применение металла в индивидуальном жилищном строительстве ограничено и ещё рядом показателей:

  • с металлом тяжело работать на высоте;

  • необходимы специальные механизмы для монтажа;

  • сварка, резка металла и защита его от коррозии – это дополнительные расходы;

  • высокая стоимость материала;

  • балки металлические подлежат утеплению со стороны чердака.

Есть у металлических балок и положительные моменты:

  • они не горят;

  • долговечнее;

  • металлические пролёты можно устраивать длиннее и расстояние между балками перекрытия делать больше;

  • виды балок металлических отличаются большим разнообразием и позволяют создавать практически любые по сложности конструкции.

Расчет металлической балки в любом случае лучше доверить профессионалам.

расчет балок перекрытия

Металлические балки перекрытия
Это может быть интересно! В статье по следующей ссылке читайте про плоскую крышу в частном доме.

Заключение

Выбор вида перекрытия, материала для балок, тщательная подготовка проекта, расчёт нагрузок, в том числе и с применением онлайн калькулятора – это всё приятные заботы, которые можно смело переложить на плечи профессионалов. И тогда об этих заботах будет приятно вспомнить через года, наслаждаясь уютом и комфортом в хорошем добротном доме.
