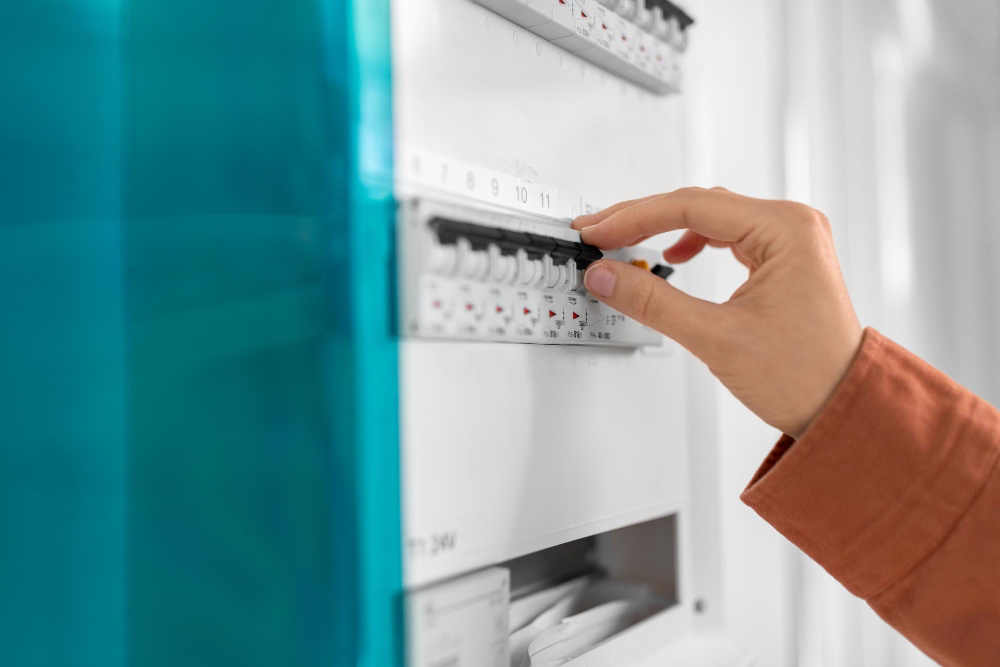

После завершения монтажных работ по проводке силовых кабелей наступает завершающий и не менее ответственный момент – сборка электрощита. Разберём на конкретных примерах, как комплектуется и устанавливается распределительный щиток для частного дома или квартиры.
Прежде чем узнать, как собрать электрощиток, следует ознакомиться с его основными видами.
По способу установки их делят на:
По материалу изготовления корпуса на:
Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе учитывается, как будет производиться монтаж электрощитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.
От качества приобретённых материалов во многом зависят безопасность и надёжность оборудования.
Наиболее известными брендами в этой сфере выступают:
Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.
В заключение вводной части перечислим основные компоненты, на основе которых осуществляется сборка электрощитка.
К ним относятся:
В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.
Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара. Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.
Например, при неправильном расчёте сечения проводки и выборе кабеля недостаточного сечения нагрузка на сеть может вызвать перегрев и повреждение изоляции. Другая ошибка — установка автоматов с завышенным номиналом. В таком случае при перегрузке защита может не сработать вовремя, что повышает риск перегрева проводки и электроустановочных изделий.
Само по себе увеличенное сечение проводки не делает сеть менее безопасной. Напротив, такой кабель обычно имеет больший запас по допустимой нагрузке. Проблемы возникают тогда, когда параметры кабеля, защитных устройств и фактической нагрузки не согласованы между собой. В этом случае защита может работать некорректно.
Электрический щиток в частном доме или квартире начинается с проектных работ, а именно – создания монтажной схемы. При этом желательно придерживаться рационального подхода к распределению будущих элементов. Это позволит не только сделать устройство более компактным, но и сэкономить на проводке. На данном этапе окончательно определяется место для монтажа готового оборудования.
Рациональный подход при проектировании распределительного щита в первую очередь подразумевает грамотный расчёт количества мест под устанавливаемое оборудование. На практике в этом нет ничего сложного, поскольку все современные компоненты электрических щитов имеют строго унифицированные размеры.
За единицу измерения здесь считается один модуль. Эта площадь равна месту, которое занимает автоматический выключатель с одним полюсом. Его ширина составляет 17,5 мм. Данный стандарт является международным и подходит для любых современных электротехнических компонентов.
Для удобства проведения расчётов предлагаем вам таблицу с основными компонентами, которые могут потребоваться в распределительном щите.
Таблица размеров модулей:
Для практического понимания, как проводятся подобные расчёты, приведём небольшой пример для простого щитка распределения в квартире или частном доме.
На рисунке размещена схема, в которую включён счётчик электрической энергии. По условиям нашей задачи ввод основной линии выполнен при помощи кабеля ВВГнг сечением – 3*6 квадратных миллиметров. Теперь проведём подсчёт установленных в щите модулей и занимаемого ими места:
Подведём итоги, суммировав все модули, и получим – 20 мест, и это для простейшего щита распределения. Поскольку все специалисты рекомендуют закладывать в расчёты определённый запас, на случай установки дополнительных компонентов, понимаем, что корпус для щитка надо приобретать, как минимум, на 24 места. Желательно это значение увеличить до 40, чтобы впоследствии не столкнуться с проблемой нехватки места.
При проектировании и монтаже важно помнить ещё об одном моменте – включении в схему УЗО. Эта аббревиатура расшифровывается как «устройство защитного отключения». УЗО относится к устройствам защиты, но выполняет иную функцию, чем автоматический выключатель.
Автоматические выключатели защищают сеть от перегрузки и короткого замыкания. УЗО предназначено для отключения питания при токах утечки и служит для дополнительной защиты человека от поражения электрическим током, а также для снижения риска возгорания при повреждении изоляции.
Например, если человек случайно окажется под действием тока утечки, УЗО может быстро отключить питание. При этом важно учитывать, какая система заземления применена на объекте и как именно выполнено подключение щита. УЗО не защищает от перегрузок и коротких замыканий, поэтому в схеме оно используется вместе с автоматическими выключателями. При этом корректная работа УЗО зависит от правильно выполненной схемы щита и разделения проводников N и PE в тех системах, где это предусмотрено.
Чтобы выполнить правильное подключение автоматов и остальные работы с распределительным щитом, понадобятся некоторые инструменты. Для проверки работоспособности схемы после подключения всех компонентов используют мультиметр.
Для работы с винтовыми соединениями необходимы крестовая и плоская отвёртка. Зачистка изоляции выполняется специальным инструментом или хорошо отточенным ножом. Не помешает иметь под рукой плоскогубцы.
Помимо важности предварительных расчётов, о которых мы говорили выше, при создании схемы щитка необходимо учитывать некоторые нюансы. В целом, они не требуют неукоснительного выполнения, однако при введении в конструкцию во многом повышают её надёжность и удобство эксплуатации.
С одной стороны, нужно стремиться к простоте устройства, с другой, не пренебрегать советами опытных специалистов. В первую очередь это касается разделения подключений на несколько силовых линий. В аварийной ситуации такой подход позволяет быстрее обнаружить место поломки. Важным моментом при нескольких линиях является возможность лишь частичной потери энергообеспечения помещения.
Это правило разделения касается и автоматических выключателей. На практике линии обычно группируют так, чтобы освещение, розеточные группы и мощные потребители были разделены. Во многих случаях на освещение и розетки устанавливают отдельные автоматические выключатели.
В бытовом щите питание групповых линий обычно организуют через вводной аппарат, после которого выполняется дальнейшее распределение по группам. Не стоит забывать и о приборах с повышенным потреблением энергии – варочных панелях, стиральных машинах и аналогичных. Все они подключаются в сеть через отдельный автомат.
Разработав схему и определившись с комплектующими, можно приступать к непосредственной сборке. Тут важно отметить момент, касающийся установки электросчётчика. Как правило, этим занимается контролирующая энергосбыт организация. В ряде случаев, установить счётчик можно и самостоятельно, но для этого необходимо обязательно получить соответствующее разрешение и составить акт.
Монтаж распределительного щита включает следующие этапы:
После контрольного запуска необходимо ещё раз провести ревизию распределительного щита и всей системы на предмет запаха горелого, искрения или срабатывания автоматических выключателей. Если ничего этого не выявлено, щиток собран правильно, и им можно пользоваться.
Еще о сборке щитка в видео:
Рассмотренный выше порядок действий касался конструирования и монтажа распределительного щита «с ноля». Такая установка необходима в новостройках или жилых помещениях после капитального ремонта. Зачастую подобных радикальных мер не требуется, достаточно произвести мелкий ремонт или расширить функционал уже установленного устройства.
Наиболее распространённой процедурой при ремонте распределительного щита является замена установленных автоматических выключателей. Перед проведением любых работ необходимо отключить вводной аппарат щита.
Решая, как подключить автомат к проводке, не забывайте о правиле, которое было обозначено выше. Также необходимо внимательно изучить маркировку устройства и в магазине приобретать аналогичный с таким же номиналом. Не допускайте ошибки, приобретая более мощный автоматический выключатель – это неизбежно приведёт к аварийной ситуации. Для разгрузки сети лучше создать отдельную линию со своим автоматом.
При работе соблюдайте осторожность, чтобы полностью не обесточить помещение и не получить травмы. Техника безопасности в этом случае должна соблюдаться неукоснительно. Что касается пакетного выключателя, то самостоятельной замене или ремонту он не подлежит, это могут выполнить только специалисты.
Если выполнять внутренние соединения таких элементов, как автоматические выключатели, по классической схеме, то используются отрезки провода с оголенными концами. Из них делаются перемычки, формирующие из компонентов целевые группы.
Теперь эти элементы соединяются более надёжно и грамотно при помощи специальных изолированных шин из меди. Электрики их называют «гребёнками», поскольку внешне они похожи на расчёски с редким зубом. Расстояние между контактами такой шины соответствует одному модулю или полутора модулям.
«Гребёнка» позволяет соединить несколько линейных автоматов в единую конструкцию, при этом соединение выполняется по фазному или нулевому проводнику. Длина шин варьирует в зависимости от поставленной задачи. Как правило, можно соединить от двенадцати до шестидесяти модулей.
«Гребёнки» выпускают трёх видов:
Первый тип соединяет фазные проводники и окрашивается в серый цвет, второй осуществляет контакт нулевых проводников. Этот вид шин окрашивается в синий цвет, как и нулевая жила проводки силовой линии. Универсальные «гребёнки» имеют двойную маркировку и могут устанавливаться на проводники как фазного, так и нулевого типа.
Эти соединительные элементы можно использовать не только для «связки» выключателей автоматического типа, но и для различных контакторов, УЗО и диф-автоматов.
Если после проведения ремонтных работ и включения щита происходит замыкание, следует внимательно проверить состояние соединяющей проводки и качество всех соединений. При повреждении изоляции проводник необходимо восстановить надлежащим способом или заменить.
Перемычку можно попробовать сделать самому, например, как в видео:
Второй, не менее распространённой процедурой является замена обветшавшего корпуса распределительного щита. Большинство производителей комплектуют их монтажной рейкой, а также шинами распределения питания. При покупке обратите внимание: если DIN-рейка выполнена из пластика, то такой корпус лучше не приобретать. Крайне ненадёжный вариант, быстро приходящий в негодность.
Отдельного слова заслуживает размер приобретаемого корпуса. В идеале, ещё на стадии разработки схемы, в форм-фактор должен быть заложен запас на расширение. Поэтому при замене надо учитывать это обстоятельство. Например, если по схеме получается сорок модулей, то корпус лучше покупать на шестьдесят.
Это позволит устанавливать новые модули и проводить отдельные линии. Такое решение может потребоваться при приобретении более мощной бытовой техники. Также в сеть можно будет включать приборы, рассчитанные на работу кабеля с иными техническими характеристиками, чем в общей системе.
Достаточное пространство внутри корпуса упрощает установку элементов и их замену. Помимо этого, повышается безопасность эксплуатации, поскольку снижает риск перегрева компонентов.
Теперь нелишним будет обратиться к советам профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.
Устанавливая распределительный щит в квартире или доме, желательно создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит в случае аварийной ситуации и отсутствия хозяина быстро выполнить отключение или включение питания.
Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку, не придётся ломать голову над тем, какой провод за что отвечает, и удастся избежать неприятных ошибок.
Ещё раз напоминаем о важности правильного подключения автоматических выключателей: вводные проводники подключают в соответствии со схемой производителя конкретного устройства. Для надёжности осмотрите маркировку на устройствах: большинство производителей размещают на них схему правильного подключения, и вопрос, как подключить автомат в щитке, отпадает сам собой.
После контрольного запуска собранный или отремонтированный распределительный щиток оставляют открытым на некоторое время и наблюдают за его работой. Затем проверяют, не греются ли отдельные элементы при обычной эксплуатационной нагрузке.
При правильной сборке и расчётах заметного перегрева быть не должно. Если обнаруживается нагрев отдельных элементов, необходимо отключить щиток и искать источник проблемы.
Периодически необходимо проверять состояние контактных соединений внутри распределительного щита. Особое внимание этому уделяют в цепях с алюминиевыми проводниками и при винтовых зажимах.
Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.
Для повышения защиты щита рекомендуется установить в него реле напряжения. Это устройство отслеживает параметры сети и при критическом повышении или понижении напряжения отключает нагрузку. После нормализации показателей питание может быть восстановлено. Таким образом можно дополнительно защитить электроприборы, чувствительные к качеству электроснабжения.
Ещё раз обратите внимание на размеры корпуса: как говорилось выше, он должен быть «на вырост», обеспечивая возможность расширения системы. Более просторный корпус снижает риск перегрева элементов и повышает срок их службы.
Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.
Еще пример сборки щитка в видео:
В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.
Для сборки щита своими руками нужно составить схему, установить дин-рейки, смонтировать автоматы, УЗО и счетчик, затем выполнить подключение проводов по группам. Важно соблюдать цветовую маркировку жил, сечения кабелей и требования ПУЭ.
Подключение автоматов в электрическом щите выполняется по схеме: фаза подается на верхние клеммы автоматов, выходы (нагрузка) — снизу. Все соединения выполняются при обесточенной линии, с использованием шин N и PE для нулевых и заземляющих проводников.
Перед подключением определяют фазный провод, подают его на верхний контакт автомата, а нагрузку подключают к нижнему. Ошибкой считается обратное подключение, использование неподходящего сечения кабеля и отсутствие маркировки проводов.
Подбирают автоматы и УЗО по номинальному току, типу сети (однофазная или трехфазная), количеству групп и суммарной мощности нагрузки. Для квартир достаточно щита на 12–24 модуля, для частного дома — до 36 и более.
Количество модулей рассчитывается по числу устройств: автоматов, УЗО, реле, счетчика и резервных мест. Обычно добавляют 20–30 % запаса на будущее расширение системы.
Соединение автоматов выполняется медными шинами или гибкими перемычками. Для надёжного и безопасного контакта применяют гребёнчатые шины, которые обеспечивают равномерное распределение тока и исключают перегрев.
Счетчик подключают первым после вводного автомата, затем питание подают на групповые автоматы и УЗО. Все соединения выполняют с учетом пломбировки энергосбыта и требований к сечению проводников.
Автоматы в распределительном щите подключают сверху вниз: сверху — питание, снизу — нагрузка. Фазные провода должны идти через автоматы, нейтраль и земля — через отдельные шины, при этом запрещено объединять контуры N и PE.
По ПУЭ допускается оба варианта, но традиционно питание подают сверху — это соответствует направлению тока и облегчает обслуживание. Такой подход также уменьшает риск ошибок при подключении.
Да, при базовых знаниях электрики и соблюдении техники безопасности. Для этого нужны монтажный бокс, автоматы, УЗО, медные шины, НШВИ и инструменты — отвёртки, индикатор, стриппер, мультиметр.
Провода зачищают на длину 10–12 мм, обжимают НШВИ и укладывают с минимальным пересечением. Излишки не обрезают полностью — оставляют запас для обслуживания.
