Независимо от того, какая конструкция будет отделываться профилированным металлическим листом, необходимо представлять, какую нагрузку он окажет на несущие элементы. Поэтому вес профлиста должен учитываться наряду с другими его характеристиками. К тому же все они связаны между собой. Этот параметр может иметь значение и для транспортировки материала, и для выбора способа его подачи к месту монтажа.

Стропильная система
Стропильная система должна выдержать не только массу металла, но и вес снега
Источник image.jimcdn.com

Каким бывает профнастил

Профилированный лист или профнастил – универсальный материал, который применяется практически во всех сферах строительства от возведения лесов и устройства опалубки до облицовки стен и кровель. Но область применения диктует свои требования к характеристикам этого материала. В частности к его толщине и жесткости, которая напрямую зависит от рельефа листа.

Производится профнастил из стальных листов методом холодного проката на станках, придающих ему определённый рельеф. После чего на готовое изделие наносится антикоррозийный слой цинка и цветное полимерное покрытие. Выпускаются и листы без полимерного слоя, просто оцинкованные с обеих сторон, а также изделия с многослойным покрытием.

Вес профнастила определяется из расчёта на один погонный или квадратный метр. И зависит он от таких параметров, как толщина стального листа и покрытия, высота гофры, общая ширина изделия. А эти параметры в свою очередь определяют назначение профилированного листа и области его применения. Он может быть несущим, стеновым или универсальным, что отражается в маркировке.

  • Несущие профлисты обозначаются буквой «Н». Они обладают большой толщиной (до 1,5-3 мм) и высотой профильной волны (57-114 мм), часто имеют дополнительные бороздки для отвода осадков и конденсата, которые необходимы при устройстве кровель. Помимо кровельных работ несущий профнастил используют для строительства заводских цехов, складских помещений, гаражей, ангаров, грузовых контейнеров и других сооружений, эксплуатирующихся с большой нагрузкой. Весит он немало, поэтому требует устройства прочного и надежного каркаса.

Несущий профнастил Н75м
Несущий профнастил Н75
Источник vse-postroim-sami.ru

  • Буквами «НС» маркируют материалы средней толщины (0,5-1,5 мм) и рельефа (35-44 мм). Благодаря повышенной жесткости они могут применяться как в качестве несущих элементов, так и для облицовки стен и потолков. Именно этот вид профнастила чаще всего используют для покрытия крыш, так как весит он меньше несущих аналогов, но при этом обладает достаточной прочностью.
  • «С» – это марка стеновых материалов малой и средней толщины (0,3-1,0 мм) с небольшим рельефом (8-21 мм), применяемых в основном для облицовки стен и прочих поверхностей, а также устройства не несущих конструкций. Например, заборов, ограждений, ворот и калиток. Их масса самая минимальная по сравнению с другими категориями. К примеру, вес профлиста С8 толщиной в полмиллиметра составляет всего 4,7 кг/м2, тогда как Н75 толщиной 0,9 мм тяжелее почти в 3 раза.

С8 – самый ходовой и недорогой вид профлиста
С8 – самый ходовой и недорогой вид профлиста
Источник stalcity.ru

На нашем сайте Вы можете ознакомиться с самыми популярнымипроектами домов, для отделки которых используются клинкерные термопанели – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Зависимость веса от геометрических параметров

Любой вид профнастила имеет в основе тонколистовой оцинкованный прокат, произведённый по ГОСТ 14918. Это исходная заготовка, которая может быть разной толщины и ширины.

После прохождения через гибочный станок она приобретает рельеф с определённой формой и высотой волны, в соответствии с которыми изначальная ширина изделия уменьшается. Например, если ширина профлиста С8 после проката становится 1150 мм, то С21 из-за большей высоты волны уменьшается до 1000 мм. Соответственно, вес одного квадратного метра этих материалов будет разным, несмотря на одинаковые исходные параметры.

Видео описание

Наглядно о том, как листовая сталь превращается в профлист, показано в следующем видеоролике:

Производятся профилированные листы согласно ГОСТ 24045-2010, который регламентирует их параметры и технические характеристики. Они обязательно маркируются с указанием назначения материала, высоты профиля и рабочей ширины листа.

Обратите внимание! Рабочая (или полезная) ширина не равна общей. Она указывается без учёта нахлёстов и берётся для расчёта площади, закрываемой материалом. Общая ширина обычно больше рабочей на одну волну.

Пример определения разницы между общей и полезной шириной
Пример определения разницы между общей и полезной шириной
Источник pvh-membrannaya-krovlya.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые специализируются на отделке и сопутствующих материалах. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Разобраться в маркировке легко. К примеру, Н57-750 означает, что перед вами несущий материал с высотой волны 57 мм и рабочей шириной листа 750 мм.

Но такую маркировку могут иметь изделия разной толщины, с защитным покрытием или без него. Да и толщина покрытия может быть разной. Поэтому, покупая профлист С8, размеры листа знать мало – нужны и другие параметры, от которых зависит вес изделия. Он определяется по таблице. Для оцинкованного профнастила без полимерного покрытия она выглядит так:

Толщина листа, мм Вес по рабочей ширине, кг/м²
С8 С10 С17 НС35 Н57 Н60 Н75 Н114
0,4 3,52 3,68 3,72 4,05 4,75 4,79 5,40 6,75
0,45 3,95 4,13 4,17 4,54 5,33 5,37 6,05 7,57
0,5 4,38 4,57 4,62 5,03 5,90 5,95 6,71 8,39
0,6 5,23 5,47 5,52 6,01 7,05 7,12 8,02 10,02
0,7 6,08 6,36 6,42 6,99 8,21 8,28 9,33 11,66
0,8 6,93 7,25 7,32 7,98 9,36 9,44 10,63 13,29
0,9 7,79 8,14 8,22 8,96 10,51 10,60 11,94 14,93
1,0 8,64 9,03 9,12 9,94 11,66 11,76 13,25 16,56
1,5 12,91 13,49 13,62 14,84 17,42 17,57 19,79 24,74
Не окрашенный профнастил
Не окрашенный профнастил
Источник krovlyamoya.ru

Это может быть интересно! В статье по следующей ссылке читайте про минимальный уклон кровли из профлиста.

В случае с окрашенными листами цифры будут другими, так как в общую толщину входит и толщина полимерного покрытия и прочих слоёв, которая может находиться в диапазоне 25-100 мкм. Поэтому металла в них меньше, чем в просто оцинкованных аналогах, соответственно вес будет ниже.

Для сравнения можно изучить следующую таблицу, в которой приведён вес тех же изделий, но с полиэстеровым покрытием толщиной 25 мкм.

Толщина листа, мм Вес по рабочей ширине, кг/м²
С8 С10 С17 НС35 Н57 Н60 Н75 Н114
0,4 3,39 3,55 3,58 3,90 4,58 4,62 5,20 6,50
0,45 3,82 3,99 4,03 4,39 5,15 5,20 5,86 7,32
0,5 4,25 4,44 4,48 4,88 5,73 5,78 6,51 8,14
0,6 5,10 5,33 5,38 5,87 6,88 6,94 7,82 9,78
0,7 5,95 6,22 6,28 6,85 8,03 8,10 9,13 11,41
0,8 6,81 7,12 7,18 7,83 9,18 9,26 10,44 13,05
0,9 7,66 8,01 8,08 8,81 10,34 10,42 11,75 14,68
1,0 8,51 8,90 8,98 9,79 11,49 11,59 13,05 16,31
1,5 12,78 13,36 13,48 14,70 17,24 17,39 19,60 24,49

Одним словом, фиксированного значения веса для изделий из профилированной стали не существует – оно меняется в зависимости от многих параметров. Но любой производитель должен предоставлять клиентам такие данные по запросу.

Сверяясь с подобной таблицей, можно убедиться, что вам продали листы требуемой толщины, даже не имея возможности её измерить.

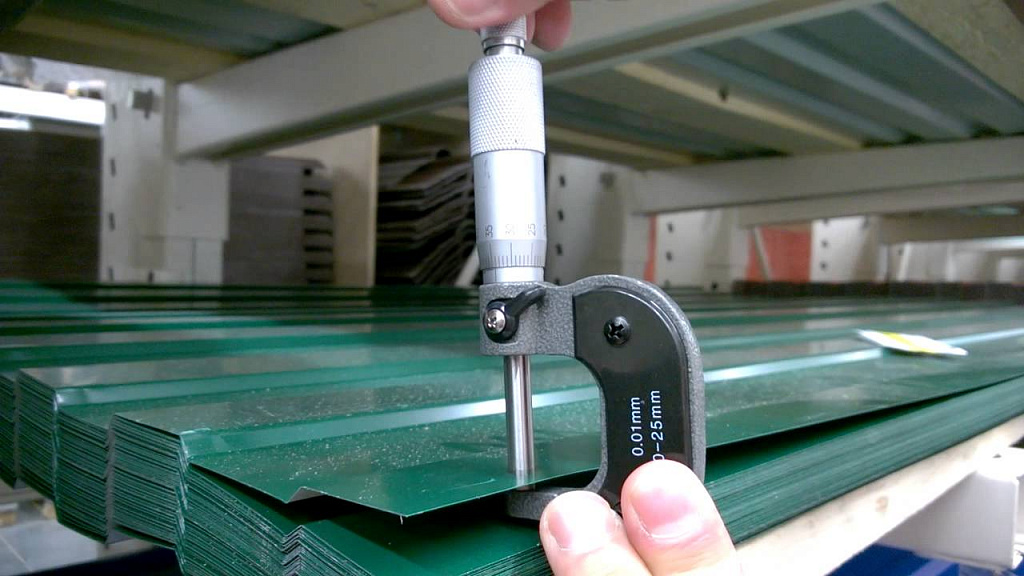

Измеряют толщину специальными приборами
Измеряют толщину специальными приборами
Источник i.ytimg.com

В характеристиках материала указывается вес 1 п.м. или 1 м², так как длина листа может быть любой в пределах от полуметра до 12 метров. Чтобы вычислить, сколько весит профлист С8, размеры по длине и ширине нужно перемножить, чтобы найти его площадь, а затем умножить её на вес 1 м².

Это может быть интересно! В статье по следующей ссылке читайте про правила крепления профнастила саморезами.

Заключение

Вес любого материала нужно знать для выполнения расчётов по нагрузке на несущие конструкции, определения грузоподъёмности транспортного средства для его перевозки и т.д. Профлист – относительно лёгкий материал, но и он в больших количествах может потянуть на приличный вес.
