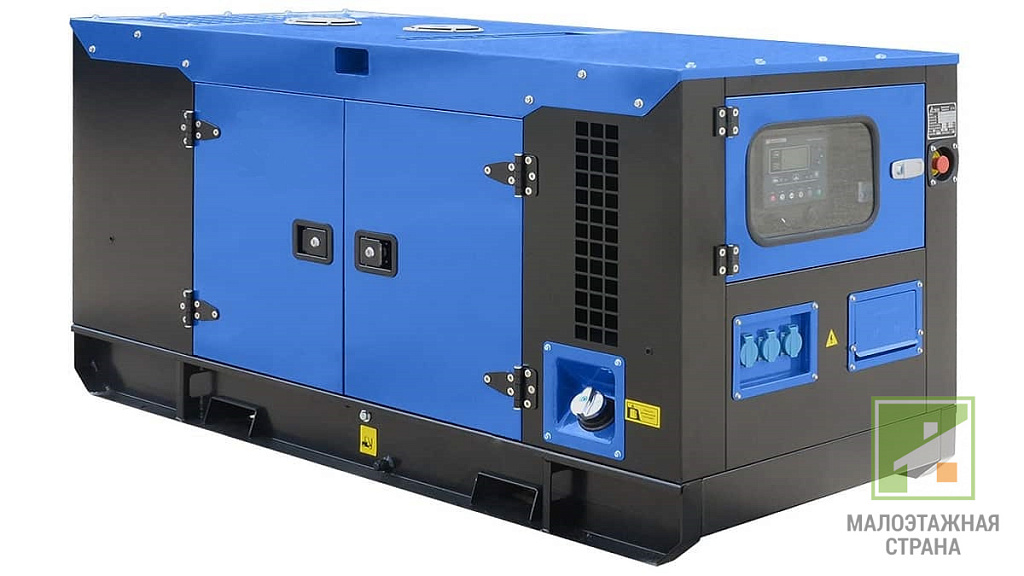

Как обеспечить автоматический запуск генератора при отключении электричества
Содержание

Когда в доме пропадает свет, люди ведут себя по-разному, так как для кого-то это просто невозможность посмотреть телевизор, а для кого-то блокировка деятельности, особенно, если у человека есть какая-то мастерская, оборудованная электроприборами. Понятно, что во втором случае автоматическое включение генератора при отключении электричества будет насущной потребностью. И в этой статье речь пойдет именно об автоматическом, а не ручном запуске резерва.

Генератор бензиновый Daewoo GDA 3500E
У агрегата есть функции ручного и автоматического запуска
Источник daewoo-sales.com.ua

ABP для генератора

Аббревиатура ABP, с которой вам придется сталкиваться, если вы хотите наладить автоматический запуск генератора, расшифровывается как автоматическое включение (ввод) резерва. Необходимо ли подобное устройство для дома – решать, конечно, придется вам, но если в хозяйстве имеется мастерская, оборудованная электроприборами, и она приносит доход, то, скорее всего, решение будет положительным.

Современные ABP, обеспечивающие бесперебойную подачу электроэнергии при помощи дизельного, газового или карбюраторного устройства, абсолютно не нуждаются во вмешательстве человека в запуск и работу на протяжении всего процесса обслуживания. При выборе ABP вам придётся обратить внимание на скорость его реагирования, то есть, это может быть мгновенный запуск или с незначительной задержкой. Но, как бы там, ни было, какая-то пауза будет в любом случае, так как двигатель должен запуститься, хотя для автозапуска генератора уйдет не больше секунды.

Про ABP в деталях

Блок автоматического ввода резерва
Контроллер автоматического включения генератора и ввода резерва
Источник rozetka.com.ua

Автоматический ввод резерва представляет собой устройство автозапуска для генераторов, которое переключает потребление энергии с основного источника питания на резервный и наоборот. На рынке электротехники можно встретить дизельные, газовые и карбюраторные модели двухфазных и трехфазных генераторов, в которых интеграция ABP предусмотрена заводом-производителем. Все, что потребуется от пользователя, это установка специального переключателя, где положение клемм управляется трансформаторной подстанцией от основного источника электроэнергии.

Наружный АВР в шкафу
Блок АВР можно устанавливать в общий шкаф электрического щита
Источник avr.kiev.ua
Читайте также:
Генератор электрического тока бензиновый для частного дома – какой лучше выбрать для дома и дачи, разновидности, выбор, запуск

Установить блок ABP можно не только для карбюраторного, дизельного или газового генератора, но и для источника бесперебойного питания (ИБП), работающего от аккумуляторов. Для этого понадобиться специальный шкаф для ввода резерва, но также его можно разместить на общем щите в электрическом шкафу. Примечательно, если используется газовый генератор, то шкаф с выносным ABP можно размещать в непосредственной близости к такому агрегату.

Если говорить об основной задаче ввода резерва, то она состоит в переключении клемм с основного источника питания при его отключении на клеммы от резерва, а также включение клемм для автозапуска генератора. Когда основная сеть возобновляет подачу электроэнергии, двигатель агрегата отключается, а контакты перебрасываются обратно, на централизованное распределение электроэнергии.

Видео описание

Генератор с автозапуском для дома и дачи. Автономное и практичное решение.

Виды ABP

Все блоки автоматического ввода резерва можно классифицировать по следующим признакам:

  • напряжение;
  • секции ввода резерва (количество);
  • тип сети (одно- и двухфазные);
  • мощность.

Схему подключения автоматического запуска генератора можно настроить так, чтобы запускалась не вся разводка, питаемая основным источником, а лишь те блоки, где отключение может быть критичным. Например, в больнице так подключают реанимацию и операционную, а в частном секторе – мастерскую и/или пилораму. Сделать это несложно: при монтаже разводки жизненно важные или технически критичные блоки выводятся отдельно от всех остальных, поэтому ABP врезают непосредственно в эту цепь.

Устройство ABP

Схема ввода резерва
Простейшая схема АВР для трехфазной сети
Источник piter220.ru

Все системы автоматического запуска генератора состоят из трех основных блоков.

  • Контакторы или клеммы, для коммутации входных и нагрузочных цепей;
  • Логические и индикационные устройства.
  • Блоки реле, ответственных за управление (пуск/стоп) генератором.

ABP может стать палочкой-выручалочкой не только при отключении основной ЛЭП, но и при провалах напряжения, что иногда может происходить на загородных участках из-за слабых трансформаторных подстанций. То есть, включение в схему функции запуска при падении напряжения до 90% (вместо 220 V - 200 V) от потребности. Это позволит работать электродвигателям без перебоев и лишней нагрузки. При таком варианте системы автозапуска генератора позволяют сэкономить на ремонте и закупке нового оборудования. За пуск схемы резерва отвечает контактная группа, а за входным напряжением наблюдает РКФ или реле контроля фаз.

Упрощенная схема
Простейшая схема АВР для однофазной сети
Источник asutpp.ru

Теперь при помощи схемы, расположенной выше, немного подробнее рассмотрим, как дизель или бензогенератор с автоматическим запуском позволяет устранять провалы (полное отключение или понижение) в напряжении от основного источника питания. Здесь тоже все очень просто: когда стабильно поступает ≈220 V, реле контроля фаз удерживает клеммы в обычном замкнутом состоянии. При какой-либо поломке со стороны ЛЭП насыщение соленоида РКФ становится слабым и не может удержать эти клеммы, следовательно, они размыкаются. В тех ситуациях, когда присутствует инвертор, как это указано на вышеприведенной схеме, он начитает генерировать ≈220 V, которые необходимы потребителю. Если основное питание не могут восстановить в течение времени, установленного в зависимости от мощности аккумуляторов, то контроллер подает команду для автозапуска к генератору.

Как только на контакторный блок поступает напряжение от основной трансформаторной подстанции, система автоматического запуска генератора срабатывает в обратном порядке – клеммы переключаются и вся схема запитывается по предусмотренному проекту. Если говорить проще, то сигнал при восстановлении трансформатора от ЛЭП дает команду на заслонку топливного шланга, будь то бензин, соляр или газ. Заслонка блокирует подачу топлива и двигатель останавливается.

Читайте также:
Советский бензиновый генератор АБ 2 Т 230 м1

Важно! В тех случаях, когда для критического оборудования, запуск которого будет осуществляться от автоматического ввода резерва, нужна чистая синусоида, возникает потребность в инверторе, который конвертирует аппроксимацию в чистую линию. Об этом вы сможете узнать из другой статьи.

Когда по схеме запрограммирован полный автоматический запуск генератора, то необходимость присутствия оператора в процессе не потребуется, если не считать планового техобслуживания устройства. Вся система ввода резерва полностью защищена от встречных токов и короткого замыкания. Но на схеме, которую мы использовали для рассмотрения работы ABP, не показаны вспомогательные реле и блокирующие устройства, отвечающие за безопасность. Вы просто ознакомились с принципом работы в общих чертах.

Все перечисленное выше вовсе не означает, что автоматическое управление запуском генераторов без участия оператора не допускает стороннего вмешательства человека. При возникновении внеплановой ситуации такое вмешательство не только возможно, но и необходимо. Это говорит о том, что на пульте управления ABP есть специальные кнопки, которыми можно менять настройки, то есть, самостоятельно переводить устройство из одного режима работы в другой и обратно.

В ABP, как минимум, можно реализовать три режима работы:

  • Ручной запуск.
  • Автоматический запуск.
  • Полуавтоматический запуск.

Видео описание

Переделка генератора под автозапуск.

Описание возможных методов подключения ABP

Принцип переключения
Взаимосвязь контактов КМ1 и КМ2
Источник asutpp.ru

Когда осуществляется подключение генератора с автозапуском, самое главное в этом процессе позаботиться о том, чтобы исключить малейшую возможность попадания в схему встречных токов. Это может случиться при неправильном срабатывании контакторов, то есть, питание пойдет с двух источников. Вверху есть простенькая схема с клеммами K1 и K2, которые всегда должны находиться в разном положении. Когда включается один, другой обязательно размыкается и наоборот. На данный момент в интернете можно найти не одну схему, указывающую, как происходит автозапуск для бензогенератора, но общий принцип с учетом положения K1 и K2 никогда не изменится.

Наглядная схема
Принцип подключения ввода резерва никогда не изменяется
Источник asutpp.ru

Также никогда не меняется место расположения ABP на схеме, хотя физически его можно повесить где угодно – даже на потолке. Суть врезки заключается в том, чтобы не подключиться до счетчика и не начать платить за электроэнергию, которую вы сами и производите.

В принципе
Принципиальная схема для частного дома
Источник asutpp.ru

Когда речь идет о частном доме, то автозапуск для генератора можно собрать по схеме, расположенной выше. Да, вы видите именно принципиальный варрант установки ABP, но для того, чтобы составить конкретную схему монтажа, нужно в точности знать расположение, вид и мощность оборудования, которое должно запускаться от резерва. Так что, если проявите немного смекалки, то подтянете эту схему к потребностям вашего здания и электроприборов, расположенных в нем.

В деталях
Детальная схема подключения АВР
Источник asutpp.ru
Читайте также:
Ветрогенератор для частного дома – устройство, принцип работы, разновидности, самодельный ветряк, правила выбора, монтаж

Прежде чем самостоятельно собирать систему по принципиальной схеме, изучите этот вариант в деталях, как показано на изображении вверху. Здесь K1 и K2, это контакторы, о которых мы говорили выше, а обведенные окружностями цифры показывают номера клемм. То есть, если вы разберетесь с тремя схемами, приведенными в этом разделе (Описание возможных методов подключения ABP), то сами сможете установить автоматический запуск генератора для своего дома.

Можно ли подключать сварку при работе ABP

Злектросварка при работе АВР
Подключать сварку к генератору можно тогда, когда достаточно мощности
Источник burforum.ru

Вы, наверное, понимаете, что автозапуск бензогенератора, это хорошо, только вот не все мощное оборудование карбюраторный агрегат сможет вытянуть. Для примера мы рассмотрим выбор такого устройства, которого будет достаточно для работы электрической сварки, как одного из самых мощных потребителей энергии, возможных в бытовых условиях. При этом будем рассматривать компромиссные решения, когда главным прибором будет не только сварочный аппарат, но и генератор с дизелем, газом или карбюратором. Кстати, не меньшая мощность потребуется для столярной мастерской, если она укомплектована профессиональным оборудованием.

Итак, если ваша система автозапуска бензинового генератора оборудована инвертором и при этом выходная мощность агрегата, указанная в документах или на корпусе, совпадает с потребляемой мощностью сварки, это еще не все. Существуют не только основные, но и дополнительные величины, влияющие на напряжение:

  • потребляемая мощность сварочного аппарата;
  • диапазон напряжения;
  • maximum инвертора по сварочному току;
  • параметры вольтажа дуги;
  • предполагаемая длительность рабочего процесса;
  • КПД.

Примечание: также важно учитывать состояние электрической проводки в здании и режимы сварочных работ, предусмотренные на то время, когда осуществится автоматический запуск генератора при отключении электричества.

Очень важно учитывать фактор ложной информации, то есть не особо мощные инверторы, подключенные в схему ABP не всегда способны выдать 220 V. Но в таких случаях обращаемся к техническим параметрам сварочного аппарата и, если агрегат способен работать при напряжении 150-200 V, значит, все в порядке и проблем у вас не возникнет.

Параметры напряжения
Технические параметры
Источник asutpp.ru

Когда заранее известно, что при отключении основного источника питания будет совершен автоматический ввод резерва, и при этом будут производиться сварочные работы, не лишним будет изучить таблицу, приведенную выше. Так вы сможете подобрать оптимальное соотношение для генератора с ABP и аппарата электросварки.

Совет: при выборе соотношения мощности генератора и сварочного аппарата лучше всего, если на выходе будет запас, то есть, при вводе резерва вы получите больше, чем нужно для работы оборудования.

Читайте также:
Варианты бензогенераторов для газового котла и как сделать правильный выбор

Заключение

Следовательно, автозапуск генератора не представляет какой-то особой сложности, особенно, если заводом-изготовителем на агрегате предусмотрен интегрированный блок ABP. Если приобретение такой модели покажется вам дорогим удовольствием, то всегда можно установить наружный ввод резерва, используя схемы, предложенные в этой статье.
