Деревянная крыша состоит из разных видов стропил с другими элементами несущих конструкций и кровельного покрытия. При возведении такой конструкции не приходится сталкиваться с большим количеством трудностей, что делает данный вид кровли очень популярным и распространённым. Стропильная система может иметь различную структуру, а составные части для её создания различаются своими особенностями и ценами. Эта статья расскажет вам о том, что включает в себя деревянная крыша и как она устроена. Также здесь вы сможете найти большое количество информации о том, какие материалы лучше использовать для данной конструкции и как оптимизировать затраты на выполнение строительных работ без потери качества.

деревянная крыша

Деревянная крыша
Источник forestaspb.ru

Из каких составных частей состоит стропильная система

Для начала стоит сказать, что для каждой крыши подходит своя стропильная система с определёнными составными частями. Выбор конструкции зависит от множества факторов. Например, сюда можно отнести количество скатов или углы наклона, а также расположение дымохода. Но всё же в состав деревянной крыши всегда входят следующие элементы:

  • Мауэрлат – это доска, лежащая на стене. Она служит опорой для всей кровли и равномерно распределяет нагрузку на постройку.

  • Стропила задают внешний вид кровли и придают ей угол наклона. Они необходимы для того, чтобы конструкция была жёсткой и устойчивой. Также стропильные ноги служат опорой для обрешётки и кровельного покрытия.

  • Прогон. Такой элемент конструкции нужен для того, чтобы соединять стропила между собой. В зависимости он места расположения, прогоны бывают коньковые и боковые.

  • Затяжка – это часть системы, которая соединяет стропильные ноги и не позволяет им расходиться.

деревянная кровля

Составные части стропильной системы
Источник naveto.taloveis.ru.net
  • Стойки придают устойчивость и фиксируют стропильные ноги. Эту же функцию выполняют кровельные подкосы.

  • Лежень – это доска, параллельная коньку. В этот элемент конструкции упираются подкосы и стойки.

  • Обрешётка состоит из брусьев или досок, перпендикулярных стропилам. К этой составной и крепится кровельное покрытие.

  • Кровельный конёк представляет собой соединение двух скатов. В этом месте при строительстве обязательно набить сплошную обрешётку.

  • Свесы крыши – это выступы кровли, нужные для защиты стен дома от намокания.

кровля для деревянного дома

Стропильная система
Источник vpulf.lt

Устройство деревянной кровли предусматривает также наличие стропильной фермы. Эта часть состоит из таких элементов, как растяжки, стойки и раскосы. Нужна такая конструкция для равномерного распределения нагрузки и уменьшения давления на стены. Между каждыми двумя стропильными фермами может быть разное расстояние, которое выводится с помощью расчётов.

Виды конструкции деревянной кровли

Бывает три вида деревянной кровли: с наслонными стропилами, с висячими стропилами и с деревянными фермами. Первый вариант предусматривает, что стропила упираются в мауэрлат с торцевой стороны, а с лицевой в стену постройки или же в стойку. При такой конструкции расстояние между стойками должно быть от 60 сантиметров до 2 метров.

Длина шага рассчитывается, исходя из предполагаемой нагрузки и сорта применяемого материала. Для того, чтобы возвести такую конструкцию, нужно использовать брус 20*20 с толщиной не менее 5 сантиметров. Между стойками нужно оставлять расстояние до 2 метров. Чтобы увеличить жёсткость всей конструкции, стропильные ноги следует дополнительно связать доской двадцаткой.

деревянная кровля

Расстояние между стойками должно быть до 2 метров
Источник spdshram.com

Если планируется придать крыше дополнительную стойкость к порывам ветра, то в этом случае элементы конструкции фиксируются проволокой, которая в свою очередь крепится анкерами к мауэрлатам и лежню. Такой вид стропильной конструкции в наше время наиболее популярен и используется при строительстве большинства зданий, имеющих деревянную крышу.

Но стоить заметить, что при обустройстве наслонной стропильной системы потребуется, чтобы, во-первых, внутри постройки была хотя бы одна несущая стена, а во-вторых, ширина здания была не менее 7 метров.

Если же невозможно выполнить деревянную крышу наслонного типа, то рекомендуется прибегнуть к конструкции из висящих стропил. При таком варианте не требуются верхние вертикальные опоры.

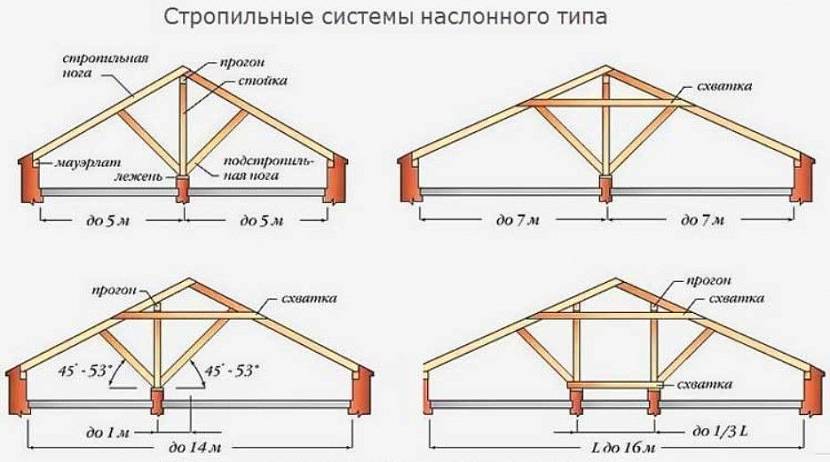

Стропильная система наслонного типа

Стропильная система наслонного типа
Источник proroofer.ru

Но стоит обратить внимание, что ширина дома никак не должна быть менее восьми метров. Но в то же время такая стропильная система наиболее хорошо сочетается с небольшими техническими постройками.

Однако стоит помнить, что висячие стропила оказывают повышенное давление на стены, опираясь на них своей нижней частью. Чтобы конструкция получила дополнительную жёсткость, стропильные ноги стягиваются между собой. Для соединения всех составных частей данной конструкции используются кроме гвоздей также болты и металлические скобы. А чтобы можно было использовать чердачное помещение в качестве жилого, стяжки необходимо располагать на как можно большей высоте.

деревянная кровля конструкция

Для использования чердачного помещения в качестве жилого, необходимо высоко расположить стяжки
Источник satu.kz
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Стропильная конструкция с деревянными фермами практически не используется при строительстве частных домов. Данный вид лучше сочетается со зданиями, размер пролётов которых превышает 20 метров. Это связано с тем, что данная система довольно сложная. Она включает в себя целый комплекс узлов, состоящих из большого количества балок, ширина которых должна быть 150 миллиметров.

деревянная кровля конструкция

Стропильная система с деревянными фермами
Источник newvilla.ru

Также стоит отметить, что выгодно применять такие стропильные конструкции кровли для деревянного дома. Это связано с тем, что элементы каркаса крыши будет очень удобно крепить к стенам из дерева.

Как выбрать кровельные материалы для деревянной кровли

Существуют различные виды покрытия для деревянной крыши. Они значительно отличаются по своим свойствам и возможностям. Для того, чтобы вы имели представление о деревянных кровельных покрытиях, некоторые из них будут рассмотрены далее:

Гонт

Состоит из небольшого размера пластин. Между собой они связываются шипами или пазами. Для изготовления гонта используются самые прочные, долговечные и надёжные породы древесины.

Это покрытие имеет один значительный недостаток: крыша из гонта очень пожароопасна. Однако бороться с этим можно, покрывая поверхность планок специальным составом.

Из достоинств стоит отметить длительный срок службы, а также качественную звукоизоляцию. К тому же гонт обладает низкой теплопроводностью, что делает его хорошим утеплителем. Такие характеристики являются типичными для всех деревянных кровельных покрытий.

деревянный дом под крышу

Гонт состоит из небольших пластин
Источник sinergidom.ru
На нашем сайте Вы можете ознакомиться с самыми популярными проектами «малых форм» для частного дома – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Шиндель

По форме, представляет собой колотые пластины. Такой материал отличается различным размером составных частей. Это кровельное покрытие имеет самый длительный срок службы среди деревянных материалов.

Примечательно, что изготавливается шиндель способом ручного кола. Для его производства применяются такие породы, как осина, лиственница или дуб. Выбирается только зрелое отборное сырьё с большой плотностью годичных колец. К тому же это покрытие отличается малым количеством сучков.

кровля для деревянного дома

Для производства Шинделя применяется сосна, осина, лиственница и дуб
Источник goldkryshi.ru

Лемех

Является одной из разновидностей шинделя. Отличается он тем, что имеет сложную форму. Его верхняя часть представляет собой расширение, а нижняя имеет ажурные края. Такая дощечка внешне напоминает лопатку, а её края часто имеет закруглённую форму. Для изготовления чаще всего применяется такое сырьё, как сосна и ель.

деревянная крыша

Для производства Лемеха применяется сосна и ель
Источник 90zavod.ru

Тес

Это одно из самых простых деревянных кровельных покрытий. Представляет собой обычную обрезную доску из сосны или ели. Однако самые надёжные тесовые крыши делаются из лиственницы, хотя она стоит дороже и обрабатывать её труднее.

Деревянная кровля из этого материала практически полностью поглощает шум дождя, а также тес является экологически чистым материалом. Обустройство тесовой крыши является довольно простым процессом и не требует значительных трудозатрат.

Проблема в том, что она создаёт большую нагрузку на стены дома из-за своей немаленькой массы.

деревянный дом под крышу

Тес практически полностью поглощает шум дождя
Источник stroicod.ru

Порядок работ при строительстве деревянной крыши

Перед тем, как начинать работы по возведению крыши, нужно правильно и грамотно выбрать материалы. Древесина должна быть сухая, на её поверхности недопустимо появление грибков и древесного рака. Чтобы конструкция служила дольше, стоит выбирать материалы, не имеющие обзёла. Также рекомендуется покрыть все составляющие антисептиками и антипиренами. Такие средства защитят крышу не только от гнили, но и от огня.

Рекомендуется покрыть древесину антисептиками и антипиренами

Рекомендуется покрыть древесину антисептиками и антипиренами
Источник roomester.ru
Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Первым делом при строительстве любой крыши монтируют мауэрлаты. Использовать в качестве этой части лучше брус шириной 150 миллиметров. Существует два способа фиксации:

  • Проволока катаного типа продевается в заранее просверленные отверстия в стене и брусе, а затем надёжно и сильно стягивается и связывается плоскогубцами. Если есть деревянный дом под крышу, то этот способ будет лучшим решением.

  • На стену устанавливаются вертикально прутья толщиной не менее полутора сантиметров. Возможен вариант монтажа бетонной балки с заранее зафиксированными на ней металлическими шпильками. Расстояние между ними не должно превышать 10-12 сантиметров. Брус надевается на шпильки крепёжными отверстиями, а потом фиксируется с помощью гаек.

деревянная крыша

Крепление мауэрлатов
Источник crovlya-krisha.blogspot.com

Если мауэрлат установлен на стену без использования прокладки из рубероида, это губительно скажется на всей крыше. Также для защиты этого элемента его обычно покрывают битумной мастикой. После установки «фундамента» кровля из дерева возводится в соответствии со следующей последовательностью действий:

  1. Параллельно стенам укладываются лежни. Для изготовления этих составных частей рекомендуется использовать брус с сечением 150*150 миллиметров. В том случае, когда имеются слишком короткие отрезки материала, их стыкуют посредством шипов.

  2. На лежни монтируются стойки. Здесь лучше использовать брус с шириной 5*15. Такие элементы всегда устанавливаются на расстоянии, равном шагу стропильных ног.

  3. Далее устанавливают крайние стропила. Их крепят к мауэрлатам и обязательно фиксируют с помощью стоек. Стыки всегда имеют запил, а также для надёжности и устойчивости на них накладывают металлические пластины.

  4. На углы фронтона устанавливается конёк.

  5. После этого монтируются все остальные стропила. При этом между ними остаётся расстояние, вычисленное с помощью расчётов, а опираются они на мауэрлаты, конёк и стойки.

  6. Фронтон зашивается доской.

Фронтон зашитый доской

Фронтон зашитый доской
Источник popgun.ru

После того, как все несущие конструкции собраны, укладывается кровельный пирог. Устройство деревянной кровли предполагает наличие утеплителя, а также слоёв паро- и гидроизоляции. Всю систему лучше зашить досками со стороны чердака. Если вы планируете использовать постройку, как подсобное помещение, то на слое теплоизоляции можно сэкономить.

После того, как все вышеперечисленные процессы произведены, остаётся только закрепить обрешётку и зафиксировать на ней кровельное покрытие. Теперь можно подшить свесы и деревянная кровля будет готова полностью.

Видео описание

Из видео можно узнать, как строится крыша:

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Деревянная крыша обладает массой достоинств. Кроме своей отличной теплоизоляции и поглощения шума, она также отличается хорошими декоративными свойствами. Если вы любите традиционную старорусскую архитектуру, то тесовая кровля подойдёт для вас, как ничто другое. Крыша из любых деревянных материалов прослужит довольно долго, а при тщательном уходе и правильном монтаже будет в течение длительного времени радовать вас своим внешним видом.
