Секреты правильной разметки фундамента с учетом разных типов

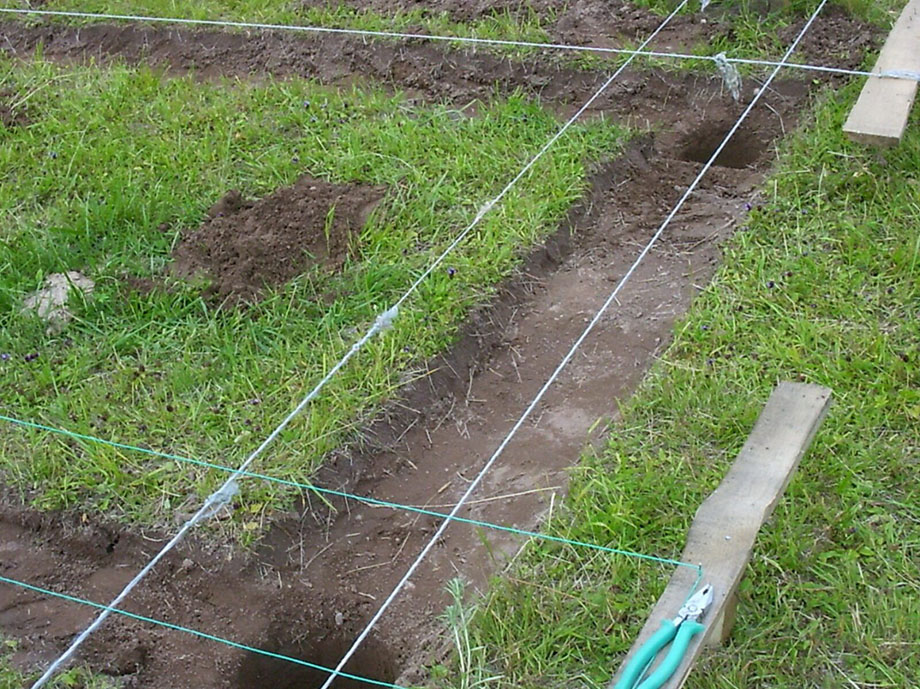

Прочность любого строения напрямую зависит от фундамента. Но прежде чем приступить к его возведению, необходимо выполнить точную разметку. Она служит ориентиром для земляных работ и во многом определяет качество и срок службы будущего дома. В этой статье мы подробно рассмотрим, как правильно разметить фундамент, уделив особое внимание выведению диагонали – важнейшему этапу, от которого зависит геометрия всего сооружения.

Источник nashaotdelka.ru

Выбор фундамента

Выбор типа фундамента – важнейший этап перед его закладкой. Разные типы фундамента различаются по способу возведения и особенностям конструкции. Рассмотрим основные из них.

Смотрите также:
Компании, специализирующиеся на работах по фундаменту

Столбчатый фундамент

Это экономичный и простой вариант, но он уступает в надежности другим. По периметру будущих стен устанавливаются столбы на расстоянии 1,2-2,5 метра друг от друга. Материалом для столбов служит кирпич, бетон или дерево. На столбы монтируются балки, которые являются основанием для стен.

Существует два вида столбчатого фундамента:

• Незаглубленный – столбы устанавливаются на уплотненный грунт.
• Заглубленный – в земле бурятся скважины, которые армируются и заливаются бетоном.

Источник rostov.azbuka-doma.ru

Плитный фундамент

Это самый надежный, но и самый затратный вид фундамента. Он представляет собой монолитную железобетонную плиту, залитую на песчано-щебневую подушку. Размеры плиты соответствуют размерам строения или немного превышают их.

Плитный фундамент бывает:

• Заглубленным – под него выкапывается котлован, на дне которого и заливается плита. Такой тип позволяет обустроить подвал.
• Мелкозаглубленным – плита располагается на поверхности грунта. Подвал в этом случае невозможен.

Источник spb.proekt-bani.ru

Свайный фундамент

Этот тип используется на слабых и неровных грунтах. Сваи погружаются на большую глубину, достигая твердых слоев. Для равномерного распределения нагрузки на сваи укладывают балки или плиты.

Различают следующие виды свай:

• Винтовые – металлические сваи с острым концом и винтовой резьбой. Легко монтируются и подходят для небольших построек.
• Буронабивные – в земле бурятся скважины, которые армируются и заливаются бетоном. Высота свай регулируется в процессе монтажа.
• Забивные – длинные и тяжелые сваи, погружаемые в грунт специальной техникой. Используются редко из-за высокой стоимости монтажа.

Источник avatars.mds.yandex.net

Ленточный фундамент

Этот вид фундамента представляет собой замкнутую ленту из бетона или железобетона, уложенную под всеми несущими стенами здания.

В зависимости от типа грунта для ленточного фундамента используются:

• Литой бетон или железобетонные блоки – вариант подходит для глинистых грунтов.
• Бутобетон – используется на песчаных и скалистых грунтах.
• Кирпич – применяется редко, только для наружных стен на глинистых грунтах. Не подходит для участков с высоким уровнем грунтовых вод.

Существует два способа строительства ленточного фундамента:

1. Сборный – из готовых железобетонных блоков.
2. Монолитный – заливается бетоном непосредственно на строительной площадке.

Источник avatars.mds.yandex.net

Пошаговое возведение конструкции

Чтобы начать строительство, нужно правильно подготовить участок. Важно точно определить диагональ будущего фундамента и другие параметры. Для переноса чертежа на местность с максимальной точностью лучше обратиться к профессионалам. Это поможет избежать серьезных ошибок в процессе строительства.

Читайте также:
Фундамент для дома из пеноблоков: особенности выбора типа основания – лента, монолит или сваи

Разметка

Перед началом строительства важно грамотно разметить фундамент. Игнорирование этого этапа или допущение ошибок приведет к серьезным проблемам:

• Сборные элементы могут не подойти к фактическим размерам фундамента.
• Отклонения в конструкции фундамента негативно скажутся на работе всего здания.
• Неточная разметка приведет к ошибкам в размерах постройки.
• Здание может получиться неровным, что скажется на его внешнем виде и прочности.

• Используйте специальные инструменты – строительные колышки, длинные рейки, стремянки, шнур, рулетка, уровень, угольник, гвозди (для фиксации шнура).
• При масштабном строительстве применяйте нивелир – этот прибор значительно ускорит и упростит процесс разметки.

Источник avatars.mds.yandex.net

Читайте также:
Опалубка для фундамента: разновидности, материалы, этапы монтажа, фото и видео

Общие принципы и особенности разметки

Процесс разметки, несмотря на кажущуюся сложность, может быть выполнен самостоятельно. Алгоритм действий для различных типов фундамента обладает общими чертами, но включает и специфические нюансы.

Для плитного основания

Этот тип фундамента отличается простотой разметки. Необходимо лишь точно обозначить углы и стороны будущей плиты.

Для ленточного

В качестве отправной точки может быть выбран любой угол будущего дома. Важным этапом является определение внешней стороны с учетом плана участка и расположения на нем других объектов. От начальной точки откладываются два отрезка, длины которых соотносятся как 3:4 (допустимо использовать и большие числа для повышения точности). Диагональ, соединяющая концы этих отрезков, должна быть равна 5 единицам измерения. В случае несоответствия производится корректировка угла.

По внешнему периметру устанавливают колышки с закрепленными на них горизонтальными рейками (обноской). Внутренняя граница фундамента обозначается шнуром, натянутым на обноску. От начальной точки откладывается длина стен, повторяется процедура формирования прямого угла. В полученных точках устанавливаются колышки.

Источник avatars.mds.yandex.net

Затем производится определение четвертой точки, проверяются все углы и диагонали. Для квадратного и прямоугольного фундамента диагонали должны быть равны. От внешнего контура отступается расстояние, соответствующее ширине фундамента, и повторяется процедура разметки.

После этого производится повторная проверка соответствия всех углов и диагоналей проекту. По завершении разметки снимается верхний слой грунта, выкапывается траншея или котлован необходимых размеров. Разметка внутри котлована потребуется на этапе заливки бетона.

Другие типы фундаментов

Принцип разметки схож с ленточным фундаментом, однако существуют особенности. Например, при разметке столбчатого фундамента важно точно определить места установки столбов. После их установки и монтажа ростверка требуется вторичная разметка с использованием двухъярусной обноски. Для этого на уровне оголовков столбов натягиваются шнуры, обозначающие внешний и внутренний периметр ростверка, а затем монтируется верхняя обноска.

Читайте также:
Фундамент для дома: виды и особенности

Нетиповая разметка

Строительство домов нестандартной формы имеет свои нюансы. При проектировании фундамента для такой постройки важно учесть несколько моментов.

Вначале на участке размечают прямоугольник, который послужит основой. Затем к нему добавляют необходимые элементы, формирующие контур дома.

Фундамент под крыльцо и дымоход, как правило, делают прямоугольным.

Для разметки круглых или дугообразных элементов находят их центр. Многоугольники размечают, начиная с квадрата, а затем корректируя его до нужной формы. Вокруг всех углов будущего фундамента устанавливают обноску и натягивают шнур по периметру.

В некоторых случаях используют опоры нестандартной формы. В такой ситуации на план фундамента накладывают координатную сетку и отмечают на ней точки расположения опор. Затем эту сетку переносят на участок и размечают по ней места установки опор.

Коротко о главном

Самостоятельное строительство фундамента кажется заманчивым, ведь знание процесса вселяет уверенность. Однако на практике часто возникают трудности и непредвиденные ситуации, требующие немедленного решения. Поэтому оптимальным решением будет доверить закладку фундамента профессионалам. Они обладают опытом и знаниями всех нюансов возведения фундаментов различных типов.
