Появление каркасной технологии возведения частных домов дало возможность в несколько раз увеличить скорость проведения строительства и сократить финансовые расходы. В особенности это касается ситуаций, когда в качестве основания для здания используется свайный фундамент. Для его обустройства не требуются трудоемкие земляные работы. Имеется в этой технологии и обратная сторона медали. Так как фундамент не сплошной, и приподнят над поверхностью земли, пол каркасного дома на винтовых сваях снизу оказывается полностью открытым. Если не принять дополнительные меры по его утеплению, это неминуемо приведет к серьезным потерям тепла. В дальнейшем их приходится компенсировать увеличением затрат на дополнительный обогрев дома.
Как правило, свайный фундамент используется в следующих случаях:
Основой такого фундамента являются винтовые сваи. Речь идет о металлических трубах, оснащенных на конце специальным наконечником (его форма может отличаться). Метод погружения в почву винтовых свай очень специфичен: их не забивают с помощью акцентированных ударов, а завинчивают ручным или механизированным способом. По ходу вращения свая своим конусообразным острием вгрызается в толщу земли. Для увеличения надежности крепления почву по ходу работы уплотняют.
Чтобы добиться равномерного распределения нагрузки от веса здания, верхушки завинченных свай подрезают по одному уровню и оснащают оголовками. Поверх оголовков обустраивается сплошная обвязка (ростверк), объединяющий опоры в одну силовую конструкцию. Ростверк может быть стальным, деревянным или бетонным. В дальнейшем именно обвязка становится основой для обустройства пола и стен дома. Перед монтажом элементов обвязки на оголовки свай простилают гидроизоляционный материал (пенофол, рубероид или полиэтилен). Это оградит напольную поверхность от излишнего увлажнения.
При выборе подходящего материала для пола в каркасное здание на свайном фундаменте рекомендуется обращать внимание не только на его прочностные характеристики, но и на массу. Желательно, чтобы она была максимально небольшой, что избавит опоры здания от излишних нагрузок. Наиболее подходящим вариантом является древесина (желательно отдавать предпочтение осине, дубу или хвойным породам). Она должна быть хорошо высушенной и не содержать видимых повреждений.

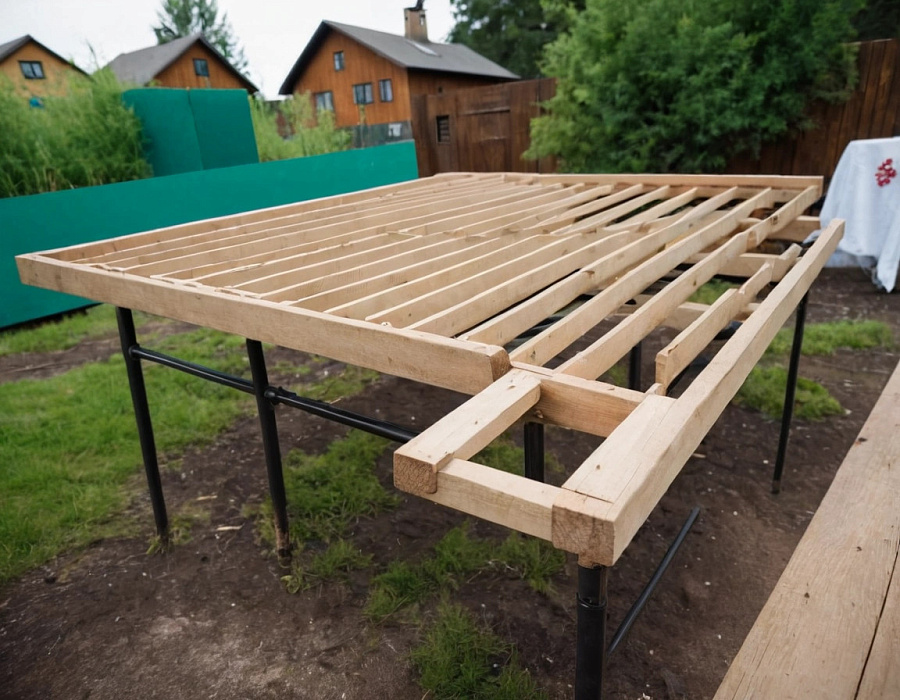

Обустройство пола каркасного здания начинают сразу после возведения свайного основания и укладки ростверка. В комбинацию с деревянным полом при сооружении обвязки рекомендуется использовать балки сечением 10х10 см из хвойного дерева. Если расстояние между отдельными опорами под балки превышает 3 м, по средине пролета устанавливают дополнительные стойки.
Поверх закрепленных балок монтируются лаги: шаг их укладки – 50 см. Рекомендуемое сечение лаг – 10Х25 см. Небольшие пролеты (под ванной или коридором) разрешается перекрывать брусом 5х15 см. Чтобы ускорить укладку лаг, обвязка предварительно маркируется разметкой по размеру шага. Элементы обвязки оснащаются посадочными местами под ширину лаг. Уложенные в пропилы бруски скрепляют с основой при помощи шурупов, гвоздей или саморезов.
Для надежной защиты от влаги и вредных насекомых несущие конструкции пола пропитывают антисептической жидкостью. По нижнему срезу лаги обшиваются доской 30х30 мм. Чтобы сделать конструкцию пола прочнее, в отдельных случаях применяются дополнительные перемычки, набиваемые поверх лаг с шагом 150 см. Это обычно требуется при использовании внутри каркасного дома бетонной стяжки с подогревом. Во всех остальных случаях утепление пола проводят отдельно.
Главная особенность каркасного здания на сваях – наличие свободного пространства между поверхностью земли и тыльной стороной пола. В результате именно через нижнее перекрытие происходит самое значительная утечка тепла. Особенно это касается конструкций, которые не защищены по периметру фальш-цоколем: в таком случае холодный ветер в зимнее время свободно «гуляет» в подполье. Также следует учесть, что свайный фундамент часто используется на болотистых почвах: в таком случае на здание снизу воздействует не только холод, но и влага.
Если пренебречь дополнительными мероприятиями по эффективной теплоизоляции пола, хозяевам дома придется столкнуться с такими проблемами:
Грамотное утепление пола в доме на винтовых сваях позволит уберечься перечисленных негативных явлений.
Утеплитель для пола каркасного здания на свайном фундаменте, кроме способности хорошо удерживать тепло, должен быть легким, простым в укладке и обладать отличной влагостойкостью.
Достаточно хороший утеплитель, получивший широкое распространение из-за своей дешевизны. Однако следует взять во внимание, что замерзание пропитанного влагой пенопласта провоцирует его постепенное разрушение. В результате его теплоизоляционные характеристики резко падают, и холод получает прямой доступ в помещение. Использовать пенопласт разрешается только в комбинации с надежной влагозащитой.
Экструдированный пенополистирол является более дорогой модификацией пенопласта. Для него характерны отличные прочностные качества и практически полное отсутствие водопоглощения. Это позволяет материалу стойко переносить низкие температуры в условиях постоянной влажности. Для сообщения пеноплексу огнестойких качеств в его состав вводятся антипирены.
Отличный вариант, чтобы обустроить теплый пол в каркасном доме. Для этого материала характерны высокие теплоизоляционные характеристики и абсолютная не горючесть. Минеральная вата не боится никаких биологических воздействий.
Слабые стороны материала:
Выпускают этот материал в форме плит и рулонов. Первый вариант более удобен для проведения теплоизоляции пола в здании на свайном фундаменте. Плиты имеют преимущество в жесткости и сопротивляемости механическим воздействиям.
В домах на винтовых сваях этот утеплитель применяется довольно редко, что объясняется его невысокими теплоизоляционными характеристиками. Чтобы добиться нужной утепляющего эффекта, приходится насыпать слой приличной толщины: это скрадывает жилое пространство и утяжеляет общий вес конструкции. Тех, кто все же решается применять керамзит для утепления пола на сваях, прельщает значительная простота его укладки.
Кроме утеплителя, для работы понадобятся следующие материалы:
Теплый пол в каркасном доме на сваях обустраивается в следующей последовательности операций:
В деталях сборку чернового пола можно посмотреть в следующем видео:
Утепление пола в доме на свайном фундаменте обеспечит комфорт проживания и сохранит от лишних затрат на отопление. Работы данного типа проводятся достаточно быстро: их рекомендуется осуществлять на этапе общего строительства.
Эффективное утепление пола начинается с укладки гидроизоляции, поверх которой монтируется утеплитель и пароизоляционная мембрана. Для деревянных лаг оптимально использовать минеральную вату, а для бетонных оснований под стяжку — экструдированный пенополистирол. Важно обеспечить герметичность всех стыков клейкой лентой, чтобы исключить возникновение мостиков холода.
Конструкция пола в каркасном строении представляет собой многослойный «пирог» на балочном перекрытии. Снизу монтируется ветрозащита, затем слой утеплителя (обычно плиты из минеральной ваты), а сверху — пароизоляция и черновой настил. В качестве финишного основания чаще всего применяется влагостойкая фанера для пола или плиты OSB толщиной от 18 мм.
Выбор зависит от условий: для защиты от влаги и утепления по грунту лучшим вариантом является пеноплекс из-за его закрытой структуры. Если требуется экологичность и звукоизоляция межэтажных перекрытий, следует использовать базальтовую вату. Для бюджетного выравнивания и теплоизоляции больших площадей часто применяется керамзит фракции 10-20 мм.
Для снижения уровня ударного и воздушного шума применяется технология «плавающего пола». Под чистовое покрытие или стяжку укладываются специализированные звукопоглощающие плиты из каменной ваты или подложки из вспененного полиэтилена. Обязательным элементом является демпферная лента по периметру стен, разрывающая жесткие акустические связи.
Свайное поле — это система опор, распределяющая нагрузку от здания на плотные слои грунта. Оно необходимо при строительстве на слабых или пучинистых почвах, а также на участках с перепадом высот. Количество свай определяется исходя из общей массы пола, стен, кровли и расчетной полезной нагрузки, указанной в проекте.
Стоимость керамзита зависит от фракции и объема закупки, варьируясь в среднем от 2500 до 4200 рублей за кубический метр. Несмотря на доступную цену, материал требует укладки слоя не менее 10-15 см для достижения значимых теплоизоляционных показателей. При покупке важно проверять плотность и отсутствие строительного мусора в мешках.
Пеноплекс обладает крайне низкой теплопроводностью и практически нулевым водопоглощением, что делает его идеальным для первых этажей. Материал выдерживает высокие статические нагрузки, позволяя заливать бетонную стяжку непосредственно сверху. Благодаря Г-образной кромке листы стыкуются без сквозных швов, гарантируя надежную теплоизоляцию.
Да, фанера для пола является приоритетным выбором благодаря высокой прочности и стабильности геометрических размеров. ДСП дешевле, но более чувствительна к перепадам влажности, поэтому подходит только для сухих помещений. При монтаже листовых материалов важно оставлять зазор 3-5 мм между листами и 10 мм от стен для компенсации теплового расширения.
Полиэтиленовая пленка толщиной от 150 мк используется в качестве разделительного слоя между утеплителем и цементной стяжкой. Она предотвращает утечку влаги из раствора, обеспечивая правильную гидратацию бетона и его проектную прочность. Также полиэтилен защищает теплоизоляционные плиты от агрессивной щелочной среды свежего цемента.
Дуб обладает высокой плотностью и твердостью по Бринеллю (3.7-3.9), что обеспечивает исключительную износостойкость покрытия. Древесина дуба содержит природные танины, защищающие материал от гниения и поражения насекомыми. При правильном уходе и своевременном обновлении лакового слоя дубовый пол способен прослужить более 50-80 лет.
