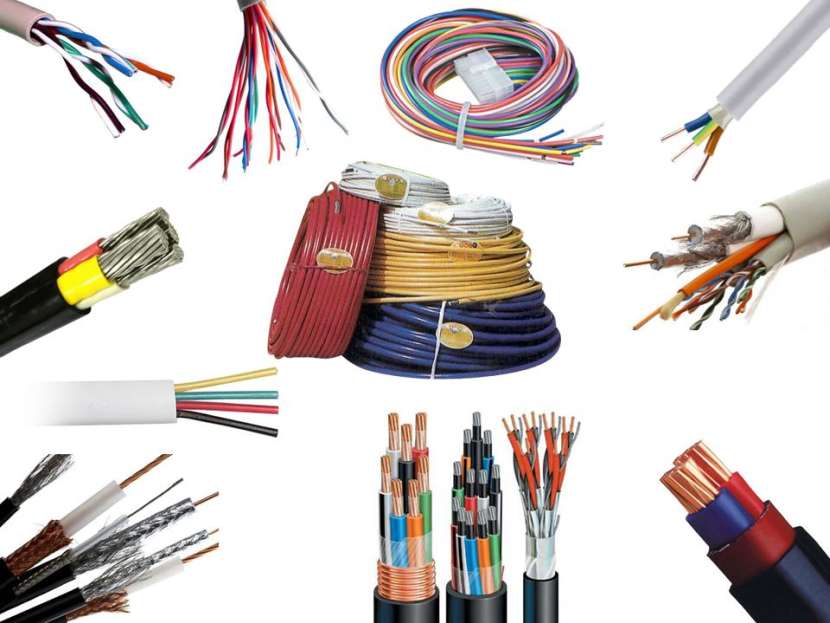

Популярные виды изоляции для токопроводящих жил и их характеристики

Выбирая кабели и провода для электромонтажных работ нужно учитывать не только технические характеристики токопроводящих жил. Также существуют разные виды изоляции, от которой зависят эксплуатационные характеристики проводников. Рассмотрим, какие функции выполняет оболочка и каким требованиям она должна соответствовать. Ознакомимся с основными свойствами, плюсами и минусами наиболее востребованных типов изоляции.

Источник vse-e.com

Что такое изоляция

В привычном понимании кабельная продукция – это медные либо алюминиевые проводники электричества с какой-либо защитной оболочкой. На самом деле в электротехнике различаются кабели и провода. Последние могут быть оголенными и изолированными.

Функциональность

Защитная оболочка выполняет несколько функций. Одна из главных – предотвращение утечки тока за пределы протянутой линии. Таким образом исключается возможность получения человека травм от поражения током или же «закорачивания» фазы на «землю». Если речь идет о кабелях с несколькими проводами, то диэлектрическая изоляция не позволяет им соприкасаться, что может вызвать короткое замыкание.

Вторая функция оболочки – защита от воздействий со стороны окружающей среды. Здесь рассматривается не только влага или механическая нагрузка. Речь также идет о химической инертности материала к различного рода реагентам.

Источник stpulscen.ru

Технические требования к материалам

Синтетический или природный материал, из которого изготавливают изоляцию проводов и кабелей, в первую очередь должен быть отличным диэлектриком. По мере эксплуатации этот показатель может снижаться, что  заставит проводить замену кабелей, невзирая на долговечность металлических жил. Это обосновано тем, что оболочка подвергается фактически все время не только токовой нагрузке. В частности:

• механическое воздействие;
• натяжение на провисающей линии;
• разрыв на местах сгиба;
• перепады температур и влажности;
• резкое нагревание.

Климатические условия эксплуатации могут оказывать негативное воздействие на изоляцию даже если они находятся в пределах технического допуска. Это происходит, когда температура или влажность резко меняются. Резкое сильное нагревание проводов может наблюдаться по разным причинам. Как правило, это короткое замыкание либо открытый огонь. А также бывают непредусмотренные проектом ситуации типа разрыва трубопровода с горячей водой, падения плохо закрепленного кабеля на обогреватель, печь.

Источник electrikmaster.ru

Смотрите также:
Каталог компаний, что специализируются на электротехнических работах любой сложности

Разновидности изоляционных материалов

Любые материалы, что применяются для изоляции токопроводящих жил обладают диэлектрическими свойствами. В действующем ГОСТе 15845-80 в разделе «Изоляция» прописаны кроме сплошной и двухслойной 28 разных по составу и исполнению видов защитной оболочки для проводов и кабелей. Ниже мы рассмотрим общее описание распространенных вариантов с их главными плюсами и минусами.

Бумага

Одним из первых составов была бумага. Ее и сегодня используют, но в редких случаях. Исходное полотно из сульфатной целлюлозы пропитывается составом, в котором содержатся канифоль, воск, масла. Изоляция формируется многослойная. Такое исполнение изоляции позволяет использовать провода в сетях с напряжением до 35 кВ. Главный недостаток «бумаги» – низкая стойкость к воздействиям со стороны окружающей среды.

Источник satu.kz

Резина

Резина обладает сравнительно большей прочностью, но также считается недолговечной. Натуральная и синтетическая изоляция характеризуется высокой гибкостью, что считается главным достоинством материала. В отличие от каучуковой кремнийорганическая оболочка лучше выдерживает нагрев, поэтому она используется для производства термостойкой кабельной продукции.

Источник alicdn.com

Читайте также:
Изоляция кровли: какие используются материалы и как их выбирать

ПВХ

Производные ПВХ подобно резине характеризуются гибкостью. Однако из-за пластификаторов снижаются другие свойства материала (защита, химическая инертность). Это зависит от процентного содержания присадок. В любом случае необходимо предварительно ознакамливаться с допустимыми условиями эксплуатации с конкретным типом провода с виниловой оболочкой. Кабельная продукция с ПВХ изоляцией недорого стоит, при любой (в допустимых пределах) температуре остается гибкой. Но наблюдаются низкая химическая инертность, низкий срок службы. Не все изделия можно использовать для скрытого монтажа.

Источник yandex.net

Полиэтилен

Полиэтилен используется как с низкой, так и с высокой плотностью, обычный и сшитый (ПЭ, СПЭ). Материалы отличаются стойкостью к широкому диапазону рабочих температур. Например, плотный СПЭ сохраняет заявленные производителем свойства в условиях до +140 ℃. Оболочка из вулканизированного полиэтилена также проявляют инертность к большинству химических реагентов, стойкость к механическому воздействию и перепадам влажности. Из минусов отмечается только низкая стабильность при нагревании до или свыше предельно допустимой температуры. Это важно учитывать при выборе места для прокладки линий.

Источник alicdn.com

Читайте также:
Теплоизоляционные материалы: виды утеплителей, применяемых в строительстве

Фторопласт

Фторопласт (тефлон, фторполимер) – это полимерный состав с высоким содержанием фтора. Он считается самым лучшим видом изоляции для токопроводящих жил. Такая оболочка формируется методом «запекания» при высокой температуре. В результате материал отлично справляется с механической нагрузкой, нагреванием и охлаждением. Такая продукция допускается к применению в химически агрессивных условиях. А также материал является лучшим диэлектриком на фоне более доступных по цене ПВХ и резины. Недостаток, который часто выделяется – высокая стоимость.

Источник этх.рф

Читайте также:
Гидроизоляция для фундамента: разновидности и используемые материалы, что влияет на монтаж

Коротко о главном

Изоляция на токопроводящих жилах обязательно обладает диэлектрическими свойствами.

Изоляционная оболочка выполняет роль защиты для человека от поражения током, разделяет между собой разные проводники для предотвращения короткого замыкания. Плюс оболочка в разной степени сопротивляется механической нагрузке, климатическому и химическому воздействию.

По ГОСТу 15845-80 изоляция может быть сплошной, двухслойной, выполненной из разных материалов.

Для каждого вида оболочки на проводах имеется ряд ограничений по условиям эксплуатации, что важно учитывать до проведения монтажных работ.
